Ein Zellschwingungstestsystem ist ein spezialisiertes Gerät oder Einrichtung, mit dem Zellen oder Batterien für Prüf- und Auswertungszwecke kontrollierten Schwingungen ausgesetzt werden.Diese Prüfungen werden durchgeführt, um die Leistungsfähigkeit, Haltbarkeit und Zuverlässigkeit von Zellen oder Batterien unter verschiedenen Vibrationsbedingungen, die reale Szenarien oder spezifische Anwendungsanforderungen simulieren.
Das Zellvibrationsprüfsystem besteht in der Regel aus folgenden Komponenten:
Vibrationsplattform: Eine robuste Plattform oder Einrichtung, die dazu bestimmt ist, die Zellen oder Batterien sicher zu halten und kontrollierten Vibrationen auszusetzen.Die Plattform kann verstellbare Befestigungen oder Klemmen für verschiedene Zellgrößen und -konfigurationen haben.
Vibrationsgenerator: Dies ist der Kernbestandteil des Systems, der für die Erzeugung kontrollierter Vibrationen verantwortlich ist.oder mehrsachsig) und mit variabler FrequenzDer Schwingungsgenerator wird oft von einem Elektromotor oder einem elektrodynamischen Shaker angetrieben.
Steuerungssystem: Das Steuerungssystem regelt die Parameter der Vibrationsprüfung wie Frequenz, Amplitude und Dauer.Es ermöglicht eine präzise Steuerung und Anpassung der Vibrationsbedingungen, um die gewünschten Prüfkriterien zu erfüllenDas Steuerungssystem kann Software oder programmierbare Steuerungen für die Automatisierung und Datenerfassung umfassen.
Befestigung und Montage: Das Prüfsystem umfasst spezielle Befestigungen oder Montagemechanismen, um die Zellen oder Batterien auf der Vibrationsplattform festzuhalten.Diese Vorrichtungen sorgen für eine ordnungsgemäße Ausrichtung und den Kontakt mit der Plattform, um die Vibrationen genau an die Prüfproben zu übertragen..
Überwachung und Messung: Sensoren und Messgeräte werden zur Überwachung und Messung verschiedener Parameter während der Vibrationsprüfung verwendet.Dazu gehören Beschleunigungsmessgeräte zur Messung der Vibrationsbeschleunigung, Dehnungsmessgeräte zur Analyse von Verformungen oder Spannungen und Temperatursensoren zur Überwachung von Temperaturänderungen während der Prüfung.
Sicherheitsmaßnahmen: Sicherheitsaspekte sind in einem Zellschwingungstestsystem unerlässlich, um Unfälle oder Schäden zu vermeiden.und Verriegelungen zur Gewährleistung der Sicherheit des Bedieners während der Prüfung.
Zellschwingungstests helfen, die mechanische Robustheit, die strukturelle Integrität und die Leistungsmerkmale von Zellen oder Batterien unter schwingungsbedingter Belastung zu bewerten.Dies ist besonders wichtig für Industriezweige wie die Automobilindustrie., Luftfahrt und tragbare Elektronik, bei denen Zellen oder Batterien während des Transports, des Betriebs oder in rauen Umweltbedingungen Vibrationen ausgesetzt sind.
Die spezifischen Prüfparameter, Normen und Verfahren für die Zellvibrationsprüfung können je nach Anwendung, Industrie und regulatorischen Anforderungen variieren.Es ist unerlässlich, die einschlägigen Normen (z. B. IEC) zu konsultieren., ASTM oder branchenspezifischen Normen) und folgen den etablierten Richtlinien zur Durchführung genauer und zuverlässiger Zellvibrationsprüfungen.

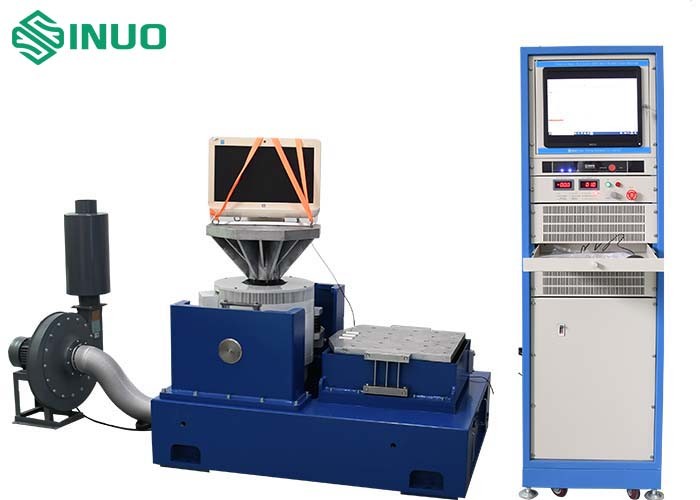

Das elektrische Vibrationsprüfsystem ist eine Präzisionsprüfvorrichtung, die die Beschädigung von Produkten und einzelnen Bauteilen in der tatsächlichen Arbeitsumgebung simuliert.
Das Funktionsprinzip ist dem eines Lautsprechers ähnlich, d. h. auf den angetriebenen Leiter wirkt eine Magnetkraft, die die Erregungskraft des Schwingungstests darstellt.
Der Arbeitsablauf des Systems besteht darin, dass die Anregungsspule und die bewegliche Spule im Tischkörper zwei gegenseitig senkrechte Magnetfelder bilden, wenn sie angetrieben werden.Die beiden Magnetfelder schneiden die magnetischen Kraftlinien miteinander, um eine Anregungskraft zu erzeugen..
Die Vibrationsbeschleunigung (a), die Amplitude (mm), die Frequenz (HZ) und andere Indikatoren, die bei diesen Erregungserscheinungen erzeugt werden, werden durch den Vibrationssensor an die Vibrationssteuerung eingegeben.
Der Controller analysiert und verarbeitet den Ausgang zum Vorverstärker und Leistungsverstärker, und dann den Leistungsverstärker zum Bühnenkörper, und so weiter,um das Vibrationsprüfsystem innerhalb eines stabilen Prüfindex zu haltenIn diesem Verfahren wird der Kühlventilator verwendet, um die durch zwei gegenseitig senkrechte Magnetfelder erzeugte Wärme zu kühlen.
Die Temperatur, die im Magnetfeld erzeugt wird, darf nicht höher als 110°C sein, da sonst die Temperatur zu hoch wird und ein Alarm ausgelöst wird.Dies erfordert, dass die Temperatur der Laborumgebung, in der sich das Vibrationsprüfsystem befindet, bei normaler Temperatur liegt..
Nach F=ma (Newtons zweiter Gesetz) sind m alle Belastungen auf dem Schwingungsprüfstand, darunter das Gewicht des Prüferzeugnisses m1, das Gewicht der Werkzeuganlage m2,das Gewicht der beweglichen Teile des Schwingtisches (bewegliche Spirale) m3, und das Gewicht der ausgedehnten Plattform des Schütteltisches m4, d. h. insgesamt m = m1+m2+m3+m4. a ist die Beschleunigung während der Schwingungstest,und das Produkt von m und a kann den für die Schwingungstest erforderlichen Schub berechnen.
Die Beschleunigung a kann nach der Formel a=f2*d/250 berechnet werden.wobei f die Frequenz (HZ) und d die Amplitude (mm) ist. d in dieser Formel ist die einzelne Amplitude (0~p). Da die Vibration eine Sinuswellen-Vibration ist, ist die einzelne Amplitude die Entfernung der Halbwelle, also muss sie umgewandelt und unterschieden werden.
