| MOQ: | 1 |
| Preis: | Customized |
| Standardverpackung: | Sperrholz |
| Lieferfrist: | 30 TAGE |
| Zahlungs-Methode: | L/C, T/T, Western Union, MoneyGram |
| Lieferkapazität: | 20 Sätze pro Monat |
Element-Elektromagnet-Freigabe-Auswirkungs-Prüfeinrichtung Eha 2J 5J 10J 20J Test Iecs 60068-2-75 auffallende
Standards u. Klauseln:
IEC60068-2-75: 2014 „Umweltprüfung für die elektrischen und elektronischen Produkte Part2: Prüfmethoden - Test wie: Hammer prüft IDT“
IEC60598-1: 2017 „Luminaries-Part1: Allgemeine Anforderungen und Tests“
IEC62262: 2002 „Grade an Schutz geboten von den Einschließungen für Elektrogeräte gegen externe mechanische Auswirkungen (IK-Code)“
Proben und Beschränkungen:
Einschließungen des Haushalts und der ähnlichen elektronischen und elektrischen Produkte, Beleuchtungen
Anwendung:
Sie wird für den Schlagzähigkeitstest der Einschließungen des Haushalts und der ähnlichen elektronischen und elektrischen Produkte und ihrer Zusätze, Beleuchtungen, etc. verwendet, um das Sicherheitsleistungs- und -stärkeniveau der Produkte festzusetzen.
Messgrundlage:
Test Eha: Pendel-Hammer, das auffallende Element wird frei auf einer bestimmten Höhe durch ein 1 m-Pendelrohr, auswirken das Exemplar am niedrigsten Punkt in der vertikalen Richtung, nach der Umwandlung der möglichen Gravitationsenergie zur kinetischen Energie, um den Zweck des Schlagversuchs auf der Probe zu erzielen freigegeben.
Struktur:

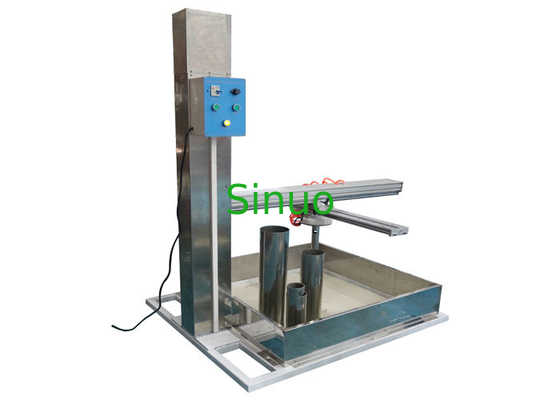

Freitragender Rahmen, elektrischer Aufzug, das auffallende Element wird durch das Elektromagneten, befestigen das auffallende Element an der Fallhöhe durch das Rohr, der Auftreffpunkt wird justiert durch X-Yachsenbewegung freigegeben.
Technische Parameter:
| Energie/J | 2, 5, 10, 20, 50J sind optional |
|
Auffallende Elemente (Gleichwertige Masse) |
500g, 1.7kg, 5 Kilogramm, 5 Kilogramm, 10 Kilogramm, beziehen bitte sich die auf folgende Tabelle 1 |
| Rohr | Jedes auffallende Element wird mit einem engagierten Rohr ausgerüstet |
| Auftreffpunkt | Das Gerät hat x- und y-Achsenführer, zum der Entriegelungseinrichtung über dem gesamten unteren Bereich zu bewegen |
| Höhe des Auftreffpunkts | 0-1000mm, elektrisches justierbares |
| Fallhöhe | Beziehen Sie bitte sich die auf Tabelle 2, geregelt durch das Rohr |
| Geben Sie Methode frei | Elektromagnetfreigabe |
| Bodenplatte | Nylongrundplattestärke 8mm, hardnessHRR85-100,1000m×1000m |
Auffallende Elementeigenschaften der Tabelle 1
| Energie/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| Gleichwertige Masse ±2%kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Material | Nylon | Stahl | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | Justiert entsprechend der gleichwertigen Masse, sehen Sie Anhang A | |||||
Tabelle 2 Fallhöhe
| Energie /J | 0,14 | 0,2 | (0,3) | 0,35 | (0,4) | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| Gleichwertige Masse /kg | 0,25 | (0,2) | 0,25 | (0,2) | 0,25 | (0,2) | (0,2) | 0,25 | 0,25 | 0,25 | 0,5 | 1,7 | 5 | 5 | 10 |
| Fallhöhe ±1%mm | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
| Merken Sie 1, sehen Sie Anmerkung 3.2.2; Anmerkung 2, die Energieeinheit dieses Teils des Joule (j) wird von der Standardschwerkraftbeschleunigung (g) abgeleitet, der ganze Wert von g rund: 10m/s2. | |||||||||||||||
Verhältnis der Tabelle-3 von IK-Code und von entsprechender Energie
| IK-Code | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energie/J | a | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
|
Anmerkung 1. Wenn höhere Auswirkungsenergie angefordert wird, ist der empfohlene Wert 50J. Anmerkung 2: Einige andere Standards verwenden ein einstelliges, um die spezifizierte Auswirkungsenergie anzuzeigen. Um mit ihr zu mischen zu vermeiden, wird die Eigenschaftszahl durch zwei Stellen dargestellt. |
|||||||||||
| ein ungeschütztes entsprechend diesem Standard | |||||||||||
