Hochleistung, die elektromagnetischen abgeschirmten Raum Wirksamkeit EMC-Testgerät en 50147 abschirmt

Raum-leistungsstarkes Abschirmungswirksamkeit EMC-Testgerät en 50147 elektromagnetisches abgeschirmtes

Standards u. Klauseln:

EN50147 „leistungsstarker Abschirmungsraum, der abschirmt Wirksamkeit des Messverfahrens“
CISPR17 „passive Radiointerferenzfilter und Unterdrückungselementunterdrückungseigenschaften des Messverfahrens“
CISPR25 „Funkstörungseigenschaften Fahrzeuge, Boote und Verbrennungsmotoren von Grenzen und von Messungsmethoden für den Schutz von Fahrzeugempfängern“
ISO11452-4 „Straßenfahrzeuge mit Schmalband strahlte der Störungskomponentenprüfmethode BCI der elektromagnetischen Energie elektronisches großes gegenwärtiges Injektionsverfahren“ aus
GB/T 50719-2011 „Raumtechnikspezifikationen elektromagnetischer Abschirmung“
GB/T 12190" Raum der elektromagnetischen Abschirmung, der abschirmt Wirksamkeit des Messverfahrens“

Proben und Beschränkungen:

Der Raum der elektromagnetischen Abschirmung wird, um die elektromagnetische Umwelt zuhause zu lokalisieren und den Normalbetrieb von Innenelektronischem und von Elektrogeräten draußen sicherzustellen benutzt. Hauptsächlich verwendet Test für Störspannungstest, durchgeführten Immunitätstest, unterbrochener Störung EMS, etc.

Anwendung:

Elektrogeräte und elektronische Geräte, einschließlich elektronische Systeme des Inautos, erzeugen einen bestimmten Betrag elektromagnetische Wellen bei der Arbeit, die möglicherweise umgebende Ausrüstung behindern oder durch Spezialgerät empfangen wird.

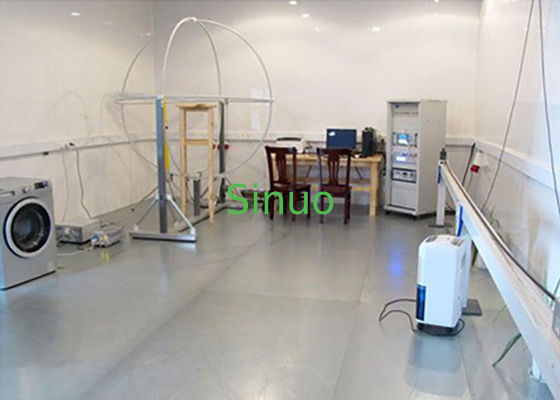

Der Raum der elektromagnetischen Abschirmung wird, die elektromagnetische Umwelt zuhause und draußen zu lokalisieren benutzt, die externe elektromagnetische Störung am Betreten des Raumes verhindern kann, den Test zu beeinflussen, und kann das elektromagnetische Durchsickern des starken InnenHochfrequenzgeräts begrenzen, um den Einfluss zu den Leuten und zur Ausrüstung herum zu verhindern. Es ist der ideale Ort für EMC-Prüfung.

Messgrundlage:

Raum der elektromagnetischen Abschirmung wird hauptsächlich für selbstbewegenden elektronischen Leitungsemission (CE)-Test, Ausgleichstrom durchgeführten Immunitätstest, gegenwärtigen Test des Injektionsverfahrens der Masse (BCI), stripline Methodentest, etc. benutzt.

Struktur:

Stromversorgung: 380V ± 10% 50/60Hz
Umgebende Temperatur: °C 5 | °C +40, sollte keine hohe Konzentration von des Schadgases, brennbarer und explosiver dort sein Gegenständen des Staubes,

Typische Anwendung:

Typische Anwendung	Störspannungs-Test (CER)
	Unterbrochener Störungs-Test (KLICKEN)
	Durchgeführter Immunitäts-Test (CS)
	Rf-Störungs-Energie-Test (RFP)
	Trizyklischer Antennen-Strahlungs-Test (MFI)
	Induktiver Test der spezifischen Stromdichte (EMF)
	Harmonische Strom, Spannungsschwankungen und Aufflackern (Harmonik u. Aufflackern)



Abschirmung von Wirksamkeit Se (entsprechend EN50147-1):



Feld-Quelle	Frequenz (MHZ)	Abschirmung Wirksamkeit (DB)
Magnetfeld	0,014	≧70
Magnetfeld/elektrisches Feld	0,1	≧90
Magnetfeld/elektrisches Feld	1	≧100
Elektrisches Feld	100	≧110
Elektrisches Feld	450	≧110
Elektrisches Feld	950	≧100
Elektrisches Feld	3000	≧100
Elektrisches Feld	18000	≧100
