MOQ: | 1 |
Preis: | Customized |
Standardverpackung: | Sperrholz |
Lieferfrist: | 60 Tage |
Zahlungs-Methode: | L/C, T/T, Western Union, MoneyGram |
Lieferkapazität: | 1 Satz pro Monat |

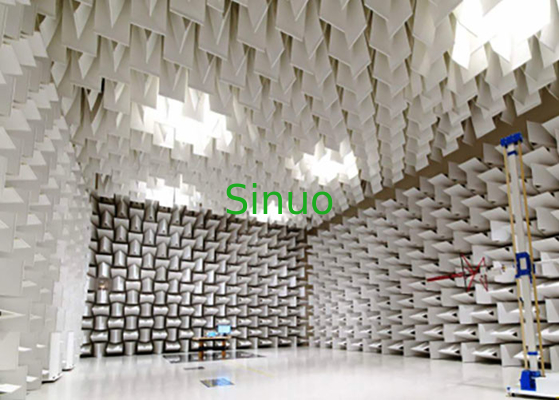

3m 5m Radio-Dunkelkammer EMC-Kammer-Halb-echofreie Dunkelkammer schalltoten Raum-10m
Standards u. Klauseln:
Iec 61000-4-3/GB T17626.3 „elektromagnetische Kompatibilität (EMC) – Teil 4: Prüfung und Maßtechniken Section3- ausgestrahlt, Hochfrequenz, Immunitätstest des elektromagnetischen Feldes“
En 55022" Informationstechnologieausrüstung - Funkstörungseigenschaften - Grenzen und Messungsmethoden“
CISPR 22 B (30MHz-1GHz) „Informationstechnologieausrüstung - Funkstörungseigenschaften - Grenzen und Messungsmethoden“
CISPR 16-2-3 (1GHz-18GHz) „Spezifikation für Funkstörungs- und Immunitätsmessgerät und Methoden Teil 2-3" Messungsmethode von Störungen und von Immunität ausgestrahlten Störungsmaßen“
Anwendung:
Simulieren von GewannTestbedingungen, hauptsächlich für ausgestrahlte Maße der Störung (EMS) und der Strahlenempfindlichkeit (EMS).
Messgrundlage:
Auch genannte EMC-Dunkelkammer, gehörend der halb-echofreien Dunkelkammer (Halb-echofreie Kammer, gekennzeichnet als BEUTEL), einem Simulationsgewann hauptsächlich in der statischen Zone und schirmen Wirksamkeit, normalisierte Standortverminderung, Feldeinheitlichkeit, Standortstehwellenverhältnis und andere Parameterleistung ab.
Struktur:
Die emc-Dunkelkammer besteht im Allgemeinen aus der hauptsächlichstahlkonstruktion und schirmt Körper, Wellenfilter, die Klimaanlage gelüfteten Wellenleiter (unterteilt in die Windeinlass- und -ausgangwellenleiter) ab und schirmt Tür, Absorbermaterialien, Beleuchtungen, Schnittstellenbretter, erhöhten Boden, Drehscheibe, Antennenmast, Prüfer, Überwachungsanlagen, Rauchmeldersysteme und Energieverteilersysteme ab.
Verschiedene schalltote Räume:
1m Autoteile schalltote Raum- | |
Überblick | Automobildunkelkammern sind speziell für Strahlungsemission und ausgestrahlte Immunitätstests von Automobilkomponenten bestimmt und die Bedingungen des LÄRMS/ISO 11452-2 und des en 55025 (CISPR 25) erfüllen. Innerhalb der Dunkelkammer ist ein Ferritabsorbermaterial installiert, und ein zusammengesetztes Absorbermaterial ist auf einer Höhe ungefähr der Mitte der Dunkelkammer installiert. Der StandardtestFrequenzbereich ist mindestens zwischen 30MHz und 18GHz. Um elektrische Verbindung zwischen der Grundfläche der Testtabelle und dem Schild, war irgendein leitfähiges Band mit Berylliumkupferfrühling sicherzustellen zwischen die Absorbermaterialien installiert. |
Maße (length*width * Höhe) |
6.4m x 5.5m x 3.6m |
Frequenzbereich | 30MHz | 18GHz (optional zu 40GHz) |
Prüfen Sie Abstand | 1m |
Strahlungs-Emissions-Test | Willigt mit Anforderungen en 55025/CISPR 25 ein |
Ausgestrahlter Immunitäts-Test | In Übereinstimmung mit LÄRM/ISO 11452 |
Schematisches Diagramm | |
kompakter schalltoter Raum 3Ms | |
Überblick | 3m kompakter schalltoter Raum, zum dem des Tests unter der Voraussetzung von 3m sicherzustellen, die Dunkelkammerauftrittgröße, die kompakten Maße, starke Testfähigkeiten verringernd und machen sie passender für Zentrale- und Forschungsanlagen. Hauptsächlich verwendet für Rf-Immunität, starten Emissionsschätzung und Freiraum Test, der TestFrequenzbereich können 30MHz bedecken | 18GHz. Im Frequenzbereich 30 MHZ bis 18 Gigahertz, wird eine vertikale Fläche von 1,5 m-× 1,5 m in der EUT-Region definiert, und die Mittelhöhe ist 1,55 m, und die Einheitlichkeit der Feldstärke im Flugzeug wird angefordert, um zu erreichen, dass die maximale Feldstärkeabweichung von mindestens 12 Punkten unter 16 Punkten innerhalb 0-6.0 DBs ist. |
Maße | 7.0m × 4.0m × 3.6m (Länge × Breite × Höhe) |
Frequenzbereich | 30MHz | 18GHz |
Messdistanz | 3 m |
Strahlungs-Emissions-Test | Voruntersuchung |
Ausgestrahlter Immunitäts-Test | 3-Meter-Strahlungsimmunitätstest entsprechend Iec/en 61000-4-3 |
Sogar Feldgröße | 1.5m × 1.5m, die Mittelhöhe von 1.55m |
Max. Deviation | 75% der 16 Maßpunkte stimmen mit -0dB/+ 6dB überein |
Schematisches Diagramm | |
Schalltoter Raum des Standard-3m | |
Überblick | 3m Halb-echofreie Kammer schalltoten Raumes entwarf zum genau 3m Testabstand, zu den schalltoten Räumen für ausgestrahlte Emissionen Klasse en 55022/CISPR 22 B und zu Iec/zu EN61000-4-3 ausgestrahltem Immunität Frequenzbereich von 26MHz zu 18GHz damit die Dunkelkammer, die Reflexion herabzusetzen. Kann in IT-Produkten, Haushaltsgeräte, medizinische Ausrüstung, Autoteile, kleine Militärelektronik, Industrieelektronik, Kommunikationen weit verbreitet sein und andere Prüfung der elektromagnetischen Kompatibilität, ist in der internationalen Gemeinschaft anstelle des experimentellen Standorts des Gewanns weit verbreitet. |
Maße | 9.2m x 6.2m x 6.2m (Höhe der Breite X der Länge X) |
Frequenzbereich | 26MHz | 18GHz (optional zu 40GHz) |
Prüfen Sie Abstand | 3 m |
Strahlungs-Emissions-Test |
Volle Befolgung der Anforderungen Klasse B en 55022 und CISPR 22 (30MHz-1GHz) Volle Befolgung Anforderungen CISPR 16-2-3 (1GHz-18GHz) |
Ausgestrahlter Immunitäts-Test | Volle Befolgung Iec-/en-61000-4-3 Standards |
Maximale Abweichung NSA in Übereinstimmung mit CISPR 16-1-4 |
6dB, optionales 5.5dB |
Willigt mit den Anforderungen von CISPR 16-1-4 maximales VSWR ein |
6dB, optionales 5.5dB |
Prüfen Sie statische Zone | 2.0m gerade/Höhe 2.0m |
Sogar Feldgröße | 1.5m x 1.5m |
Max. Deviation | 75% der 16 Maßpunkte stellen 0dB/+ 6dB zufrieden |
Schematisches Diagramm |
|
Schalltoter Raum des Standard-5m | |
Überblick | In der 5-Meter-Methode ist der Abstand zwischen der Antenne und den Wänden der Dunkelkammer größer als die 3-Meter-Methode und macht sie einfacher, die Verminderung des Standorts zu normalisieren. Alle über 60 MHZ-Tests im 5-Meter-schalltoten Raum sind weite Feldversuche. In den offenen Feldversuchen gibt es viele Signale, die in der elektromagnetischen Umwelt im Bereich von 60MHz zu 100MHz fortpflanzen, die den 5-Meter-schalltoten Raum vorstehendere Vorteile, als haben lassen der 3-Meter-Methodengewann und verglichen mit der Methode 10m ein 3-Meter-Gesetz auf der 10-Meter-Umwandlung der Korrektur überlegener ist. Sie können ein umfangreicheres von EUT prüfen. |
Maße (Länge * Breite * Höhe) |
12.0m x 8.0m x 7.0m |
Frequenzbereich | 26MHz | 18GHz (optional zu 40GHz) |
Prüfen Sie Abstand | 3 m |
Strahlungs-Emissions-Test |
Volle Befolgung der Anforderungen Klasse B en 55022 und CISPR 22 (30MHz-1GHz) Volle Befolgung Anforderungen CISPR 16-2-3 (1GHz-18GHz) |
Ausgestrahlter Immunitäts-Test | Volle Befolgung Iec-/en-61000-4-3 Standards |
Übereinstimmung mit CISPR 16-1-4 |
3.5dB |
Willigt mit den Anforderungen von CISPR 16-1-4 maximales VSWR ein |
5.5dB |
Prüfen Sie statische Zone | 3.0m gerade/Höhe 2.0m |
Sogar Feldgröße | 1.5m x 1.5m |
Max. Deviation | 75% der 16 Maßpunkte stellen 0dB/+ 6dB zufrieden |
Schematisches Diagramm |
|
Standardschalltoter Raum 10m | |
Überblick | schalltoter Raum der Methode 10m simuliert die Gewannumwelt besser und ist die beste Wahl für große Ausrüstung. In der abgeschirmten Raum Decke und den vier ummauern Sie Aufkleber auf dem Absorbermaterial, das Grundabsorbermaterial unter Verwendung des beweglichen Legens Für Rfimmunitäts- und -emissionsprüfung passend für größere Produkte. 10m prüfen Abstand mit 3m oder ruhigerer Bereich, die Dunkelkammer, um das FCC zu treffen, CER und VCCI auf der 10-Meter-Dunkelkammerbescheinigung und Prüfungsanforderungen. |
Maße (Länge * Breite * Höhe) |
24.0m x 17.0m x 9.0m |
Frequenzbereich | 26MHz | 18GHz (optional zu 40GHz) |
Prüfen Sie Abstand | 10 m |
Strahlungs-Emissions-Test |
Volle Befolgung der Anforderungen Klasse B en 55022 und CISPR 22 (30MHz-1GHz) Volle Befolgung Anforderungen CISPR 16-2-3 (1GHz-18GHz) Ausgestrahlter Immunitätstest |
Ausgestrahlter Immunitäts-Test | Volle Befolgung Iec-/en-61000-4-3 Standards |
Maximale Abweichung NSA in Übereinstimmung mit CISPR 16-1-4 |
3.5dB |
Willigt mit den Anforderungen von CISPR 16-1-4 maximales VSWR ein |
5.5dB |
Prüfen Sie statische Zone | 5.0m gerade/Höhe 2.0m |
Sogar Feldgröße | 1.5m x 1.5m |
Max. Deviation | 75% der 16 Maßpunkte stellen 0dB/+ 6dB zufrieden |
Schematisches Diagramm |
