UUT: | Deckenlüfter | Steuerung: | Rechnersteuerung |
---|---|---|---|
Außenmaße: | 4700 (W)×4700 (D)×3100 (H) | Innere Maße: | 4500 (W)×4500 (D)×3000 (H) |
Prüfen Sie Genauigkeit: | Innerhalb ± 3% | Prüfnorm: | Iec 60879-2019 |
Markieren: | Temperatur Feuchtigkeit Prüfkammer,EnergieeffizienzLaborversuchausrüstung |
Deckenlüfter-Klimatest-Kammer-Energieeffizienz-Testlaboratorium Iecs 60879-2019
Überblick:
Dieses Testlaboratorium kann den Leistungsnachweis der Fans in Übereinstimmung mit den Methoden durchführen, die in Iec 60879-2019 und in GB/T 13380-2007 spezifiziert werden. Das Testsystem kann die Leistungsparameter wie die Windgeschwindigkeit, Luftvolumen, Gebläse-Drehzahl, Ventilator-Leistungsaufnahme, Ventilatorenergieeffizienzwert von Deckenlüftern und dekorative Deckenlüfter genau messen und kann die Probenahme und die Analyse von Ventilatorprodukten, von Produktqualitätsinspektion und von Forschung und Entwicklung Anforderungen verwirklichen.

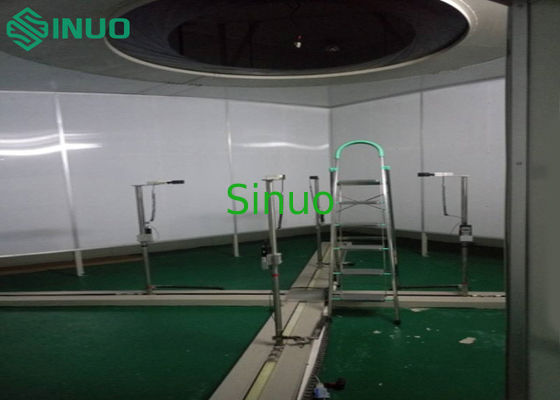

Es ist eine umfassende einzelne Enthalpieunterschiedkammer. Das Labor enthält einen Satz Luftvolumenmessgeräte. Die Testkammer benutzt 100mm starkes steifes Polyurethanbrett und 0.6mm starke Farbstahlplatten auf beiden Seiten für Wärmedämmung, die guten Wärmedämmungseffekt hat.
Dieser Testraum enthält eine externe Klimaanlage, die benutzt wird, um die Luftumwelt innerhalb des Testraumes zu justieren. Die Innenluft wird abgekühlt, befeuchtet und erhitzt, um die Temperatur und die Feuchtigkeit im Testraum die Bedingungen der Testbedingungen erfüllen zu lassen.
Dieses Labor muss mit einem Operationsraum für die Speicherung von Bürocomputern, von Netzverteilerschränken, von Schaltschränken und von variabler Frequenzstromversorgung ausgerüstet werden. Dieses Haus kann von den Brettern konstruiert werden, das vom Käufer konstruiert wird (im Allgemeinen nahe bei dem Labor).
Dieses Testsystem ist durch Computer hauptsächlich kontrolliert. Der Betreiber ist außerhalb des Testraumes, und das Personal beeinflußt nicht das Windfeld. Der Test der Ausrüstung wird automatisch abgeschlossen, und die Testdaten werden notiert, gespeichert, und die Luftströmungsberichts- und -Energieeffizienzbewertung werden automatisch erzeugt. Dieses System hat Vorteile der guten Wiederholbarkeit, hohe Leistungsfähigkeit, bequeme Datenspeicherung und so weiter.
Standards:
Kann entsprechend den folgenden Standards entworfen sein:
Iec 60879-2019 „Komfortfans und -regler für Haushalt und ähnliche Zweck Methoden für das Messen von Leistung“
GB/T 12021.9-2008" minimale zulässige Werte der Energieeffizienz und der Energieeffizienzgrade für elektrische Ventilatoren Wechselstroms“
GB/T 13380-2007 „elektrische Ventilatoren und Regler Wechselstroms“
Arten von UUT:
*Ceiling Fan: 900~1800mm
Test-Inhalt:
* Windgeschwindigkeit
* Windvolumen
* drehende Geschwindigkeit
* Geschwindigkeitsverhältnis
* Eingangsleistung
* Energieeffizienzwert
Labormaß-Instrument-Indikatoren:
Nr.: | Name | Inhalt | Strecke | Messunsicherheit |
1 | Temperatur und Feuchtigkeitssensor | Temperatur bei ungesättigter Luft | 0~50℃ | ±0.1℃ |
2 | Temperatur und Feuchtigkeitssensor | Relative Luftfeuchtigkeit | 30%~80%RH | ±3%RH |
3 | Digital-Stromzähler | Elektrische Parameter des Input | / | ±0.5% |
4 | Anemometer | Windgeschwindigkeit | 0.15~5m/s | ±0.2m/s |
Laborraum-Struktur:
Außenmaße | 4700 (W)×4700 (D)×3100 (H) |
Innere Maße | 4500 (W)×4500 (D)×3000 (H) |
Laborwartungsstruktur | 100mm steife Polyurethanschaumisolierung |
Tür | Inneres 1600×2200 (H)×1 (Schiebetüren) |
Laborfenstergröße | 1600×800mm |
Experimentelles Messgerät:
Gerät | Art | Spezifikationen | |
Labor | Anemometerführer | Schrittmotorsteuerung | Japan SanRex oder gleichwertiges, mit einer maximalen Laufdistanz von 2m |
Deckenlüfterführer | Schrittmotorsteuerung | Japan Matsushita oder Äquivalent | |
Beispielhalter | Höhe justiert durch Schraube | Besonders angefertigt |
Technische hauptsächlichparameter:
1. Anhebende Strecke des Beispielstadiums: 900-1800mm.
2. Abstand zwischen Anemometer und Probe: 1500mm.
3. Das Anemometerdia bewegt sich nach vier diagonalen Grundsätzen: 40-1000mm (automatische Anpassung).
4. Windgeschwindigkeitsmessgerät: Marke: Österreich E + E, Anzeigendezimalpunkt: 0.01m/s, Instrumentgenauigkeit: ± 0.2m/s
5. Antreiberdurchmesser: 100 Millimeter
6. Messbereich: 0,40 | 30.00m/s
7. Maßgenauigkeit: ± 1% der Lesung + 1% von Strecke
8. Windgeschwindigkeitsempfindlichkeit: verbessern Sie als 0.15m/s
9. Temperaturfühler: Strecke 0 | + ℃ 50; Genauigkeit ± 0,5 ℃
10. Fahren des Modus: inländischer Servomotor + Führerwelle.
11. Steuermethode: Rechnersteuerung.
12. Sammeln Sie Daten: treiben Sie Wert- und Windgeschwindigkeitswert an.
13. Datenverarbeitung: Automatische Berechnung der durchschnittlichen Windgeschwindigkeit, des Luftvolumens, des Energieeffizienzwertes und der Energieeffizienzbewertung.
14. Datenspeicherungs- und Bezugsfunktion.
Deckenlüftermessgrundlage und -methode:
1. Zuerst installieren Sie den Deckenlüfter durch die Deckenlüfterhubsäule, und vereinbaren Sie das Anemometergerät unter 1500mm von der Ventilatorflügelfläche.
2. Nach dem Betrieb des Fans für 1h, justieren Sie die Temperatur in der Testkammer, um die Testbedingungen zu treffen (20 ° C) und beginnen den Test.
3. Vor der Prüfung ist es auch notwendig, den Lufteintritt und die Ausgänge, Türen und Fenster und relevantes Personal zu schließen, um das Labor zu verlassen, um zu garantieren, dass das Labor nicht durch externen Luftstrom beeinflußt wird. Dann lässt Betreiber das Anemometer laufen, um Anemometer, parameter zu sammeln zu beginnen. Das Anemometergerät wird durch ° 90 pro Minute gedreht, um Daten (Windgeschwindigkeit, Geschwindigkeit, etc.) unter der Aktion des drehenden Maschinenrahmens zu sammeln und zu notieren. (Die Daten der Windgeschwindigkeit ≥9m/die Minute, die in allen Anemometern geprüft wird, sind gültige Daten).
Das Labor wird mit einer regulierten Stromversorgung ausgerüstet, die die Auswirkung von Netzschwankungen auf Testmaße verringern kann. Die Strom-Spannungs Fanenergie wird durch einen 0,5 Niveaustromzähler gemessen.
