| MOQ: | 1 |
| Preis: | Customized |
| Standardverpackung: | Sperrholz |
| Lieferfrist: | 30 TAGE |
| Zahlungs-Methode: | L/C, T/T, Western Union, MoneyGram |
| Lieferkapazität: | 20 Sätze pro Monat |
Lasts-Kabinett Iecs 60669-1 für die Schalter, die für Selbst-mit Ballast beladene Lampe bestimmt sind, lädt Leben-Test
Standards u. Klauseln:
IEC60669-1: 2017 „Schalter für Haushalt und ähnliche örtlich festgelegt-elektrische Installationen - Part1: Klausel 19,3 der allgemeinen Anforderungen“.
Proben und Beschränkungen:
Schalter bestimmt für Selbst mit Ballast beladene Lampenlasten.
Anwendung:
Sie wird verwendet, um das Ausschaltvermögen der Schalter zu prüfen, die auf Selbst mit Ballast beladene Lampenlasten beabsichtigt werden.
Messgrundlage:
Die Schalter, die für Selbst mit Ballast beladene Lampe (SBL)-Lasten bestimmt sind, widerstehen, ohne übermäßige Abnutzung anderer schädlicher Wirkung, des elektrischen und der Wärmebelastungen auftretend, als Kontrolleselbst Lampenstromkreise mit Ballast belud.
Der Zweck ist, zu überprüfen, ob der Schalter den ununterbrochenen Flashover, ob die Kontakte geschweißt werden, für eine lange Zeit geschlossen oder getrennt hat, übermäßig getragen oder andernfalls.
Struktur-Eigenschaften:

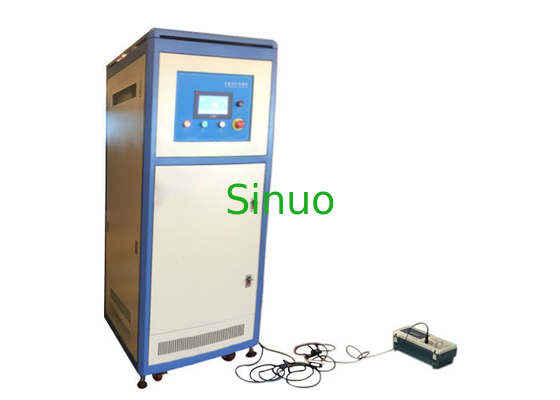

Das Lastskabinett benutzt einen integralen Stahlkonstruktionsrahmen und einen Toyota-Weißblindflansch. Das Bedienfeld ist im oberen Teil der Ausrüstung, dort ist Aussenbord-Stromversorgungsanlage Schalter, Voltmeter und Machtanzeigeninstrument, Warnung und Touch Screen, Widerstand- und Kondensatorlastskombinationen, Wechselstrom-Kontaktgeber und Relais. Es gibt Anschlüsse im untereren Teil des Lastskabinetts, das mit dem Exemplar durch die Kabel an Ausgangsstrom und Spannung während des Entdeckungsprozesses angeschlossen wird.
Hauptmerkmale:
1. Die Lastszustände, die durch den Standard erfordert werden, ist vor Fabrik eingestellt worden. Solange die Prüfspannung auf 250V~ justiert wird, bedrängt Betreiber Schalterknopf entsprechend dem Nennstrom des Schalters geprüft zu werden, dann die Nennleistung, die Schockwellenform, das Treffen Ipeak und I2t die entsprechenden Anforderungen des Standards.
Eingangsspannung 2.The und Spitzenleistung können digitales angezeigt sein, die Überspannung können auf dem Zeigermessflügel beobachtet werden.
3. Es gibt 3 Arbeitsplätze, 3 Schalter kann gleichzeitig geprüft werden.
4. Mit Kalibrierungsmodus und Kalibrierung weihte Hafen, die eingebauten 90-Grad- ein, welche die Platte schließen, die für messendes Ausgangssignal, gegenwärtiger Wert Ipeak einfach ist und I2t-Energiewert so erfüllt völlig die Standardbedingungen der Kalibrierung.
5. Das Gerät wird mit einem Spannungsregler ausgerüstet, der die Spannung von 250V~ erzielen kann, das durch den Schaltertest ohne externen Spannungsregler erfordert wird.
Maße der Ausrüstung: ca.: 800 × 800 × 1800 (Millimeter) W × D × H, Gewicht: 200kg
Technische Parameter:
| Test-Kanäle | 1 oder 2 oder 3 Kanäle können besonders angefertigt werden, ausgaben unabhängig |
| Elektrische Steuermethode | Touch Screen + Knopfsteuerung, Digitalanzeige |
| Spannungs-Anzeigen-Wert | 0~300V, Genauigkeitsniveau 0,5 |
| Energie-Anzeigen-Wert | 0~9KW, Genauigkeitsniveau 0,5 |
| Ausgangsspannung | justierbare 0-280V, stellen Prüfspannung sicher, um 250V~ zu sein |
| Voreinstellungs-Nennspannung des Schalters | Jeder Kanal 250V~, Nennstrom 10A, 13A, 16A, 20A sind optional |
| Arbeitsparameter-Einstellung | Alle Parameter werden entsprechend 250V~, einschließlich W, Ipeak, I2t und Überspannungswellenformen eingestellt. |
| Kalibrierungs-Funktion |
Jeder Satz Ausrüstung liefert ein schließendes Steuergerät (wählen Sie die „Kalibrierungs“ Funktion auf dem Touch Screen) vor und jedes Mal wenn er in einem 90-Grad-Winkel geleitet wird, diese Funktion kann für Anfangsanpassungs- und Kalibrierungsüberprüfung der Ausrüstung verwendet werden. (Das Kalibrierverfahren ist, die gegenwärtige Wellenform von einem externen Oszilloskop zu extrahieren und wendet dann die Berechnungsmethode an, um den I2t-Wert zu erhalten, das Oszilloskop wird zur Verfügung gestellt vom Kunden) |
| Schutzfunktion | Langes Zeitbrechen/Leitungsschutz der langen Zeit, Schutzzeit: 1 | 99S kann eingestellt werden, wird die Ausrüstung gestoppt und Warnung wird heraus gegeben, wenn Schutz auftritt. |
