| MOQ: | 1 Satz |
| Preis: | Negotiable |
| Standardverpackung: | Standardexportsperrholzkiste |
| Lieferfrist: | 30 TAGE |
| Zahlungs-Methode: | L / C, T / T |
| Lieferkapazität: | 20 Sätze / Monat |

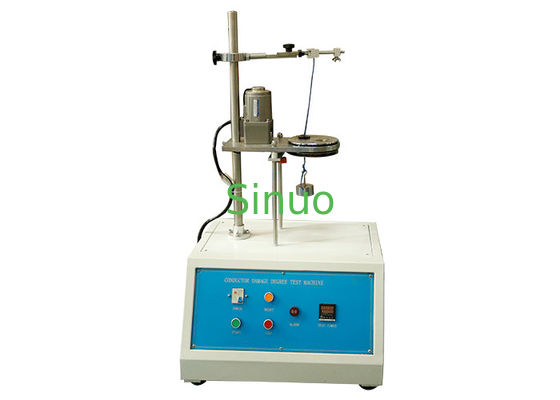

Abbildung 11-Leiter-unbegründeter Schaden Iecs 60884-1, der Prüfeinrichtung überprüft
Standard: IEC60884-1 Klausel 12.2.5, Abbildung 11.
Anwendung: Sie wird verwendet, um Anschlüsse mit dem Schraubenfestklemmen zu überprüfen ist so entworfen und konstruiert, dass sie die Leiter ohne unbegründeten Schaden der Leiter festklemmen.
Prüfling: Stecker und Sockelausganganschlüsse.
Technische Parameter:
| Modell | SN2111 |
| Prüfen Sie Rate | 10±2 U/MIN |
| Durchmesser der Drehung | 75mm |
| Prüfen Sie Zeiten | 0~9999 |
| Prüfen Sie Gewichte | 0,3, 0,4, 0,7, 0,9, 1,4, 2kg |
| Prüfen Sie Höhe | 260, 280, 300, 320mm |
| Durchmesser der Buchse | 6,5, 9,5, 13, 14.5mm |
| Eingewilligte Standards | IEC60884-1, IEC60669-1 |
Prüfverfahren:
Der Anschluss wird in die Prüfeinrichtung entsprechend Abbildung 11 gelegt und gepasst mit den steifen, festen, angeschwemmten und/oder flexiblen Leitern, entsprechend Tabelle 3 zuerst mit dem kleinsten und dann mit der größten nominalen Querschnittsfläche, der Feststellschraube oder Nüssen, die mit dem Drehmoment entsprechend Tabelle 6. festgezogen werden.
Wo steife angeschwemmte Leiter nicht existieren, wird der Test mit nur steifen festen Leitern gemacht möglicherweise. In diesem Fall gibt es keinen Bedarf an den weiteren Tests.
Die Länge des Testleiters ist 75 Millimeter länger als die Höhe (H), die in Tabelle 9. spezifiziert wird.
Das Ende des Leiters wird durch eine passende Buchse in einer Platte geführt, die auf einer Höhe (H) unter der Ausrüstung in Position gebracht wird, wie in Tabelle 9. gegeben. Die Buchse wird in eine Horizontalebene so in Position gebracht, dass seine Mittellinie einen Kreis von 75 Millimeter-Durchmesser beschreibt, konzentrisch mit der Mitte der Spanneinheit in der Horizontalebene; die Platte wird dann mit einer Rate von gedreht (10 ± 2) r/min.
Der Abstand zwischen dem Mund der Spanneinheit und der Oberfläche der Buchse ist innerhalb ±15 Millimeter der Höhe, die in Tabelle 9. spezifiziert wird. Die Buchse wird geschmiert möglicherweise, um das Binden, das Verdrehen oder Rotation des Isolierleiters zu verhindern.
Eine Masse, wie in Tabelle 9 spezifiziert wird vom Ende des Leiters verschoben. Die Dauer des Tests ist ungefähr 15 Min.
Während des Tests rutscht der Leiter weder aus der Spanneinheit noch dem Bruch nahe der Spanneinheit heraus, noch wird der Leiter auf solch eine Art hinsichtlich machen es ungeeignet für Weiterverwendung beschädigt.
Vergleichstabelle des Gewichts, der Höhe und der Buchse als unten:
| Nominale Querschnittsfläche des Leiters (Millimeter-²) |
Durchmesser von Buchse Loch (Millimeter) |
Höhe (Millimeter) | Masse für Leiter (Kilogramm) |
| 0,5 | 6,5 | 260 | 0,3 |
| 0,75 | 6,5 | 260 | 0,4 |
| 1,0 | 6,5 | 260 | 0,4 |
| 1,5 | 6,5 | 260 | 0,4 |
| 2,5 | 9,5 | 280 | 0,7 |
| 4,0 | 9,5 | 280 | 0,9 |
| 6,0 | 9,5 | 280 | 1,4 |
| 10,0 | 9,5 | 280 | 2,0 |
| 16,0 | 13,0 | 300 | 2,9 |
|
|||
