| MOQ: | 1 Satz |
| Preis: | Negotiable |
| Standardverpackung: | Standardexportsperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 10 Sätze/Monat |

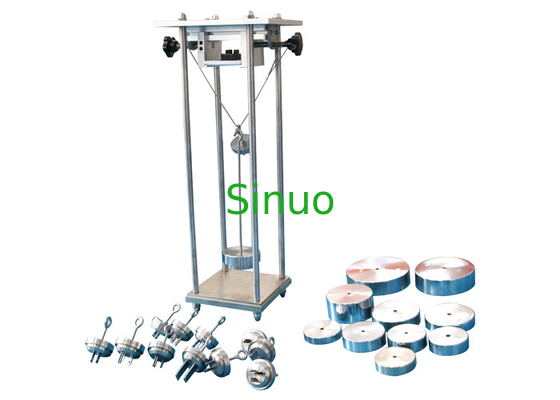

Abbildung 18 Iecs 60884-1 und 19 maximal und minimale Auszugskraft-Überprüfungs-Prüfeinrichtung
Produktinformation:
Dieser Apparat für Überprüfung der maximalen und minimalen Auszugskraft erfüllen die Bedingungen von Klausel 22,1 figure18 Iecs 60884-1 und von Abbildung 19. Er wird verwendet, um zu prüfen, ob die maximale Kraft des Ziehens des Steckers vom Sockel und die minimale Kraft des Ziehens des einzelnen Steckerstiftes vom elastischen Erdungskontakt ist im Bereich vom Standarderforderlichen zusammenbauen.
Struktureigenschaft:
Der Apparat besteht aus örtlich festgelegter Montageplatte A, Klammer D, Hauptgewicht F und Gewichtsbehälter E, die innere Höhe des Rahmens ist 550mm, die Äxte zwischen zwei Spalten ist 150mm, die spezifische Form, die im Abbildung 18 gezeigt wird.
Testbedingungen:
1. Die maximale Auszugskraft des Sockelausgangs sollte die Bedingungen von Tabelle 16 erfüllen. Das Hauptgewicht der maximalen Auszugskraft, zusammen mit dem Ergänzungsgewicht, die Klammer, der Wiegungsbehälter und der Teststecker sind auf dem Teststecker, der Stecker sollte vom Sockelausgang gelöst werden angewandt.
2. Die minimale Kraft sollte die Bedingungen von Tabelle 16 erfüllen. Das erforderliche Teststiftmessgerät wird in Einsatzhülse des Sockels eingefügt; das Messgerät fällt nicht von der Kontaktversammlung innerhalb 30 S.
Maximale und minimale Auszugskraft der Tabelle 16 - für Stecker und Sockelausgänge
| Bewertungen des Zusatzes | Zahl der Pfosten des Zusatzes |
Auszugskraft N |
||
| Mehrpoliges Messgerätmaximum | Einzel-Stiftmessgerätminimum | Einzel-Stiftmessgerätmaximum a | ||
| ≤10A | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Mehr als 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| Sind diese Auszugskräfte nur für die Prüfung des elastischen Erdungskontaktzusammenbaus eines Steckers | ||||
Wie man das Testergebnis auswertet?
1. Anwendung der maximalen Auszugskraft: Der Stecker wird vom Sockel getrennt, beurteilt, wie qualifiziert; Stecker wird nicht vom Sockel, Sie kann das Ergänzungsgewicht von einer Höhe von 50mm Fall auf das Prinzipgewicht getrennt, es machen wird geurteilt, wie qualifiziert, wenn der Stecker vom Sockel gelöst wird.
2. Anwendung der minimalen Auszugskraft: Das Messgerät fällt nicht von der Kontaktversammlung innerhalb 30 s, dann geurteilt, wie qualifiziert.
Video
Video
Video
Video
Video
|
|
| MOQ: | 1 Satz |
| Preis: | Negotiable |
| Standardverpackung: | Standardexportsperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 10 Sätze/Monat |
Abbildung 18 Iecs 60884-1 und 19 maximal und minimale Auszugskraft-Überprüfungs-Prüfeinrichtung
Produktinformation:
Dieser Apparat für Überprüfung der maximalen und minimalen Auszugskraft erfüllen die Bedingungen von Klausel 22,1 figure18 Iecs 60884-1 und von Abbildung 19. Er wird verwendet, um zu prüfen, ob die maximale Kraft des Ziehens des Steckers vom Sockel und die minimale Kraft des Ziehens des einzelnen Steckerstiftes vom elastischen Erdungskontakt ist im Bereich vom Standarderforderlichen zusammenbauen.
Struktureigenschaft:
Der Apparat besteht aus örtlich festgelegter Montageplatte A, Klammer D, Hauptgewicht F und Gewichtsbehälter E, die innere Höhe des Rahmens ist 550mm, die Äxte zwischen zwei Spalten ist 150mm, die spezifische Form, die im Abbildung 18 gezeigt wird.
Testbedingungen:
1. Die maximale Auszugskraft des Sockelausgangs sollte die Bedingungen von Tabelle 16 erfüllen. Das Hauptgewicht der maximalen Auszugskraft, zusammen mit dem Ergänzungsgewicht, die Klammer, der Wiegungsbehälter und der Teststecker sind auf dem Teststecker, der Stecker sollte vom Sockelausgang gelöst werden angewandt.
2. Die minimale Kraft sollte die Bedingungen von Tabelle 16 erfüllen. Das erforderliche Teststiftmessgerät wird in Einsatzhülse des Sockels eingefügt; das Messgerät fällt nicht von der Kontaktversammlung innerhalb 30 S.
Maximale und minimale Auszugskraft der Tabelle 16 - für Stecker und Sockelausgänge
| Bewertungen des Zusatzes | Zahl der Pfosten des Zusatzes |
Auszugskraft N |
||
| Mehrpoliges Messgerätmaximum | Einzel-Stiftmessgerätminimum | Einzel-Stiftmessgerätmaximum a | ||
| ≤10A | 2 | 40 | 1,5 | 17 |
| 3 | 50 | |||
| >10A~16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| Mehr als 3 | 70 | |||
| >16A~32A | 2 | 80 | 3 | 27 |
| Sind diese Auszugskräfte nur für die Prüfung des elastischen Erdungskontaktzusammenbaus eines Steckers | ||||
Wie man das Testergebnis auswertet?
1. Anwendung der maximalen Auszugskraft: Der Stecker wird vom Sockel getrennt, beurteilt, wie qualifiziert; Stecker wird nicht vom Sockel, Sie kann das Ergänzungsgewicht von einer Höhe von 50mm Fall auf das Prinzipgewicht getrennt, es machen wird geurteilt, wie qualifiziert, wenn der Stecker vom Sockel gelöst wird.
2. Anwendung der minimalen Auszugskraft: Das Messgerät fällt nicht von der Kontaktversammlung innerhalb 30 s, dann geurteilt, wie qualifiziert.
