| MOQ: | 1 |
| Preis: | Negotiable |
| Standardverpackung: | Standardexportsperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | L/C, T/T |
| Lieferkapazität: | 20 Sätze pro Monat |

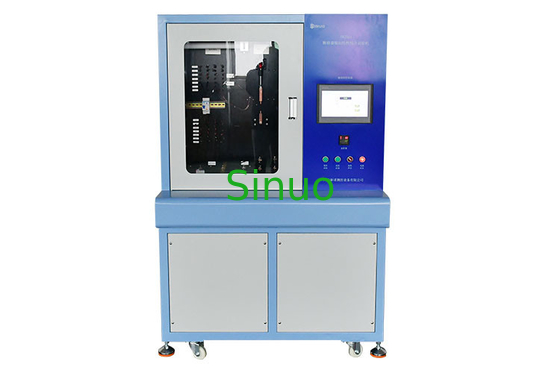

Testgerät Iecs 60898-1 umfassendes Klausel-9,10 für Leistungsschalter-Schaltungseigenschaften
Produktinformation:
Das Testgerät ist entsprechend den Standardanforderungen von entworfen und hergestellt
IEC60898-1 Klausel 9,10, IEC60947-1 Klausel 7.2.1 und etc.
Es wird gemacht, um, dass der Stromunterbrecher mit den Anforderungen übereinstimmt, die 1,13mal anwenden, 1,45mal, und 2,55mal zu überprüfen der Nennstrom zu prüfen, um zu sehen, wenn es innerhalb der spezifizierten Zeit auslöst. Das Testgerät kann die blitzschnellen stolpernd Eigenschaften des Leistungsschalters auch prüfen, d.h. wenden Sie 3 bis 10mal der Nennstrom für den Test an, ob er von der Zeit herausspringt. Es ist für on-line-Prüfung von geformten Fallleistungsschaltern und von Miniaturleistungsschaltern passend, bevor man die Fabrik verlässt. Es ist eine notwendige Ausrüstung für den elektrischen Leistungstest von Leistungsschalterherstellern.
Messgrundlage:
Dieses Testgerät nimmt das Prinzip der Niederspannung und der hohen Stromabgabe, benutzt den großen Strom in der Maschine, um den Ausgangsstrom des Transformators zu lokalisieren, einstellt die gegenwärtige Größe durch den Touch Screen an, und die Konstantstromquelle justiert die Größe des Ausgangsstroms des Transformators, der die Funktion von den Strom automatisch stabilisieren hat. Stellen Sie die Testzeit durch die Notenbildschirmanzeige ein und vergleichen Sie die Testfahrtzeit, die Qualität des Leistungsschalters zu beurteilen.
Ausrüstungseigenschaften:
Die Ausrüstungskammer wird mit hochwertigem Stahl geschweißt, wird die Platte gesprüht und versiegelt, und die Oberfläche ist antistatisch rostfestes, Rostschutz-, und gesprüht. Der obere Teil der Ausrüstung wird mit einem Gremium, einem Netzschalter und einer Vielzahl von Drahtenden ausgerüstet (für Schaltungstest der Verzögerung). Die Ausrüstung ist angemessen mit den Vorteilen der Bequemlichkeit, der einfachen Operation, der zuverlässigen Leistung und des schönen Auftrittes entworfen und benutzt.
Technische Parameter:
| Angewandter Standard | Iec 60898-1 |
| Klausel | 9,10 |
| Steuermethode | IControl-Methode, 10-Zoll-Farbtouch Screen Operation |
| Testeinzelteile | Kleine blitzschnelle stolpernd Eigenschaften, Zeit, Eigenschaften, auszulösen verzögert |
| Prüfstand | Verzögerung: eine Station; sofortig: eine Station; sie trifft Leistungsschalter 1-4P |
| Verzögerungs-Reise-Parameter | |
| Ertrag Wechselstrom gegenwärtig | 3~180A |
| Ertrag-Wechselspannung | 0~5V |
| Ausgangsstromkanal | 1-channel, multi--p Leistungsschalterkontakte werden in der Reihe geschaltet, um einige Schalter zu prüfen |
| Testminiaturleistungsschalterprodukte | 3~63 |
| Gegenwärtiges Ausgangssignal | Sinuswelle (gegenwärtige Verzerrung der Korrekturausrüstung ist nicht mehr, als 5%, Systemfehler nicht mehr als 3% ist) |
| Stromregelungsmethode | Automatische Anpassung, der Strom wird auf dem Touch Screen eingestellt |
| Gegenwärtige Genauigkeit | Niveau 0,5 |
| Spannungsgenauigkeit | Niveau 0,5 |
| Übersetzungsverhältnis | 200/5A |
| Testzeit | 1~999999s |
| Gegenwärtig | Nach 1,13mal des Stroms wird, es schnell angewendet und steigt automatisch auf 1,45mal des Stroms in 5 Sekunden |
| Befestigung | Nehmen Sie die Terminalmethode an, verzögert: eine Station, blitzschnell: eine Station. |
| Blitzschneller Reisetest | |
| Befestigung | Nehmen Sie die Terminalmethode an, verzögert: eine Station, blitzschnell: eine Station. |
| Ausgangsstrom | AC30A~1500A |
| Ausgangsstromkanäle | 1 Kanal |
| Gegenwärtige Genauigkeit | 0,5 Niveau |
| Entschließung | 1A |
| Blitzschnelle Testzeit | ≤0.2s; |
| Einstellung der Aktionszeit obere Grenz | 1~200ms |
| Einstellung der untereren Grenze der Aktionszeit | 1~200ms; |
| Prüfstand | 1 Station |
| Regelungszeit | 1~9999ms |
| Schutzfunktion: | Kurzschlusssicherung, Überlastschutz, Durchsickernschutz |
| Temperaturanstiegtest | Unter normalen Arbeitsbedingungen wenn der Leistungsschalter entsprechend den spezifizierten Bedingungen geprüft wird. Der Leistungsschalter sollte nicht beschädigt werden, um seine Funktion oder Sicherheit des Gebrauches zu beeinflussen. |
| Temperaturmessungskanal | 8 Kanäle, Temperaturentschließung: 0,1 Grad |
| Thermoelement | T-Art |
| Fieberkurve | Notenbildschirmanzeige mit TemperaturDatenerfassungstabelle |
| Temperaturmessungsstrecke | 0~200 Grad |
| Konfiguration | Drähte für Temperaturanstiegtest: 1, 1,5, 2, 2,5, 4, 6 und 10, jede Spezifikation hat eine Länge von 1 Meter und von Match 5 PCS für jede Spezifikation; 16, 25, 50 und 70, jede Spezifikation hat eine Länge von 2 Meter und von Match 5 PCS für jede Spezifikation |
