| MOQ: | 1 Satz |
| Preis: | Negotiable |
| Standardverpackung: | Sperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | T/T |
| Lieferkapazität: | 5 Sätze/Monat |

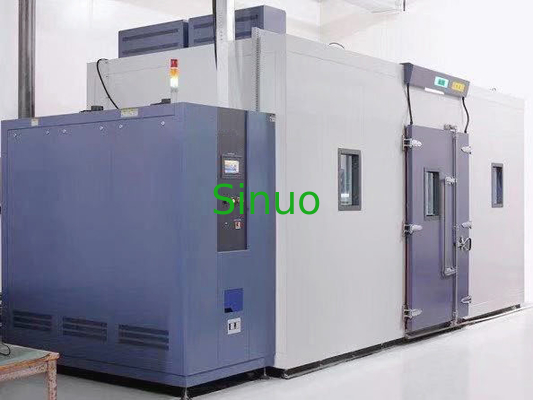

IEC60068-2 begehbare Testkammer mit konstanter Temperatur und Luftfeuchtigkeit, 60 m³
Standards für begehbare 60-m³-Testkammern mit konstanter Temperatur und Luftfeuchtigkeit:
IEC60068-2-78:2012 „Umwelttests – Teil 2-78: Tests – Testkabine: Feuchte Hitze, stationärer Zustand, IDT“
IEC60068-2-30:2005 „Umwelttests – Teil 2-30: Tests – Test Db: Feuchte Hitze, zyklisch (12h+12h-Zyklus), IDT“
IEC60068-2-2:2007 „Umwelttests – Teil 2-1: Tests – Test B – Trockene Hitze, IDT“
IEC60068-2-1:2007 „Umwelttests – Teil 2-1: Tests – Test A: Kälte, IDT“
Produktübersicht für begehbare Umgebungstestkammer mit konstanter Temperatur und Luftfeuchtigkeit, 60 m³:
Diese begehbare Testkammer simuliert die Umgebung mit veränderlicher Temperatur und Luftfeuchtigkeit für die Produkte oder Materialien.Es wird häufig bei der Prüfung der Anpassungsfähigkeit von Elektro-, Elektronik-, Instrumenten- und Messgeräten sowie anderen Produktteilen unter hohen und niedrigen Temperaturen und in feuchten Umgebungen während der Lagerung, des Transports und der Verwendung verwendet, um die Temperaturanpassungsfähigkeit der oben genannten Produkte oder Materialien an hohe und niedrige Temperaturen und feuchte Umgebungen zu bestimmen, insbesondere für Änderungen der Leistung und der mechanischen Eigenschaften von Produkten durch Elektrifizierung.
Technische Parameter für die begehbare Testkammer mit konstanter Temperatur und Luftfeuchtigkeit, 60 m³:
| 1.Produktname | Begehbare Testkammer für konstante Temperatur und Luftfeuchtigkeit |
| Modus | SN886-60m3 |
| 2. Anwendbare Anweisungen | |
| 2.1.Anwendbarer Bereich | Dieses Gerät eignet sich für Umweltsimulations-Zuverlässigkeitstests verschiedener elektrischer und elektronischer Produkte sowie anderer Produkte, Teile und Materialien, wie z. B. Tests bei konstant hohen und niedrigen Temperaturen, allmählichen Änderungen und Zyklustests. |
| 2.2.Einschränkungen bei Sicherheitstests |
A) Prüfung und Lagerung von Proben brennbarer, explosiver und flüchtiger Stoffe B) Prüfung von Proben korrosiver Substanzen, Prüfung und Lagerung biologischer Proben C) Prüfung und Lagerung von Proben starker elektromagnetischer Emissionsquellen |
| 3.Volumen und Größe | |
| 3.1.Effektive Lautstärke | 60m³ |
| 3.2.Innere Boxgröße | B5000 mm *T4000mm*H3000 mm |
| 3.3.Größe der äußeren Box |
Ungefähr B5700 mm*T5000 mm*H3200 mm (ohne Gerätegröße) Zur Erinnerung: Bitte beachten Sie das endgültige Design und bestätigen Sie die drei Ansichten für die Außenmaße |
| 4. Leistung | |
| 4.1.Kühlungsmethode | Wasserkühlen |
| 4.2.Temperaturbereich | -50°～ 80℃ |
| 4.3.Luftfeuchtigkeitsbereich | 30 %–98 % relative Luftfeuchtigkeit |
| 4.4.Temperatur-/Feuchtigkeitsschwankungen | ±2℃ / ±2,0 % RH |
| 4.5.Genauigkeit der Temperaturauflösung | 0,01℃ |
| 4.6.Genauigkeit der Feuchtigkeitsauflösung | 0,01 RH |
| 4.7.Temperaturgleichmäßigkeit | ≤2℃ |
| 4.8.Gleichmäßige Luftfeuchtigkeit | < 75 % rF: ± 3 % rF;>75 % rF ± 5 % rF |
| 4.9.Erhitzungszeit | RT~80℃≤90min |
| 4.10.Kühlzeit | RT~-50℃≤130min |
| 4.11.Temperaturanstieg und -abfall überschießen | ≤±1℃ |
| 4.12.Ladesituation | 4 kW (Erzeugungskapazität der Probenwärme) |
| 4.14.Prüfnormen |
IEC60068-2-1:2007 „Umwelttests – Teil 2-1: Tests – Test A: Kälte, IDT“ IEC60068-2-2:2007 „Umwelttests – Teil 2-1: Tests – Test B – Trockene Hitze, IDT“ IEC60068-2-78:2012 „Umwelttests – Teil 2-78: Tests – Testkabine: Feuchte Hitze, stationärer Zustand, IDT“ IEC60068-2-30:2005 „Umwelttests – Teil 2-30: Tests – Test Db: Feuchte Hitze, zyklisch (12h+12h-Zyklus), IDT“ |
| 4.15.Schematische Darstellung von Temperatur und Luftfeuchtigkeit |
PS: Standardfeuchtigkeit 20 % ~ 95 % HR |
| 5.Struktur und Material | |
| 5.1 Material der Außenverpackung | Verwenden Sie fortschrittliche, nicht statische Nano-Backfarbe für kalte und heiße Stahlplatten |
| 5.2.Material der Innenbox | Platte aus Edelstahl SUS304 |
| 5.3.Wärmedämmstoffe | Hochtemperatur- und feuerfester Polyurethan-Hartschaum |
| 5.4.Türrahmen-Dichtungsstreifen | Dichtungsstreifen aus Silikonkautschuk |
| 5.5.Kammertür | Zweiflügelige Türen öffnen nach außen, der Türrahmen und der Rand des Türblatts sind mit elektrischen Heizgeräten und Überlaufrinne ausgestattet |
| 5.6.Elektrisch beheiztes Glasbeobachtungsfenster |
Menge: 2 Standort: An der Tür des Testraums (oder an der vom Kunden angegebenen Stelle) Form: 3-schichtiges vakuumgehärtetes Glas mit integriertem Antibeschlag-Heizelement |
| 5.7.Beleuchtung | Explosionsgeschützte Energiesparlampe mit hoher und niedriger Temperaturbeständigkeit |
| 5.8.Druckausgleichsanschluss | Komplett aus Aluminiumlegierung mit Anti-Schweiß-Linie und 4 Sätzen selbstrückstellender Druckfenster |
| 5.9.Gewichtsbelastung | Laborbelastung: 1000 kg |
| 5.10.Probenloch |
Ein Loch mit einem Durchmesser von φ100 mm an der linken Kammerwand, das gleichzeitig mit einem Gummi-Isolierstopfen und einer Gummiabdeckung ausgestattet ist.
|
| 5.11.Rutschfester Boden |
Der Boden verfügt über ein rutschfestes 4,0-mm-Edelstahldesign, um zu verhindern, dass das Personal während interner Vorgänge verletzt wird.
|
| 5.12 Entwässerung |
Der Boden ist mit einem Abwassertank ausgestattet,
und die Testkammer enthält nach dem Ende des Hochtemperatur- und Feuchtigkeitstests kein Wasser mehr
|
| 5.13 Fußschale |
Die Fußschale des Elektrokastens ist mit einem Silicagel-Pad ausgestattet, um Stöße zu absorbieren und den Kompressor und das Schweißen von Kupferrohren zu schützen
|
| 5.15.Lärm der gesamten Maschine | ≦80dB |
| 6.Klimaanlage | |
| 6.1.Methode mit konstanter Temperatur | Übernehmen Sie die Kaltausgleichsmethode |
| 6.2.Funktionsprinzip der Energieeinsparung |
Konventionelle Methode mit konstanter Luftfeuchtigkeit:Wenn die tatsächliche Temperatur die eingestellte Temperatur erreicht, bleibt die Kühlleistung des Kompressors unverändert und die Heizmethode wird verwendet, um die Kühlleistung des Kompressors auszugleichen, um einen Temperaturausgleich in der Box zu erreichen. Kaltbalance-Methode:Wenn die tatsächliche Temperatur den eingestellten Wert erreicht, wird der Ausgang des Kaltmagnetventils durch den PID-Regler gesteuert und die Temperatur in der Box wird durch den gesteuerten Kühlausgang ausgeglichen.Im Vergleich zur herkömmlichen Methode mit konstanter Luftfeuchtigkeit wird die Heizleistung reduziert, um die gesamte Einheit zu optimieren. Im Vergleich zur herkömmlichen Methode kann das Gerät eine Energieeinsparung von 40 % erzielen |
| 6.3.Luftkühlungsmethode | Kaskadenkompressorkühlung |
| 6.4.Umlaufmotor | Taiwan Tatung Niederspannungs-Induktionsmotor |
| 6.5.Sensor |
Mit Temperatur- und Luftfeuchtigkeitsmesssensor und Regler PT100-Platin-Widerstandssensor |
| 6.6.Windrad | Mehrflügeliger Radial-Umwälzventilator, Flügel aus hoch- und niedrigtemperaturbeständiger Aluminiumlegierung |
| 7.Kühlsystem | |
| 7.1.Kühlungsmethode | Original importierter, leiser Kaskadenkompressor mit hohem Wirkungsgrad und Energieeinsparung |
| 7.2.Kompressor |
Original importierter halbhermetischer Bitzer-Kompressor aus Deutschland. 2 Sätze 10-PS-Kompressoren
|
| 7.3.Kältemittel |
Fluorfreier Umweltschutz HFC404A (Honeywell) und DuPont R23-Kältemittel
|
| 7.4.Kondensator |
Hocheffizienter Rohrbündeltyp (Wasserkühlung)
Ausgestattet mit Kühlwasserturm (bekannte Marke) und Rohrleitung
|
| 7.5.Verdampfer |
Hocheffizienter mehrteiliger Lamellenverdampfer mit hydrophiler Membran (verdickte Lamelle)
|
| 7.6.Ölabscheider |
Emerson AW
|
| 7.7.Expansionsventil |
Danfoss thermisches Expansionsventil
|
| 7.8.Magnetventil |
Japan Saginomiya und Danfoss
|
| 7.9.Sonstiges Zubehör |
Allesamt hochwertige Produkte der ersten internationalen Marke (im Bild rechts: Trocknungsfilter)
|
| 7.10.Entfeuchtung |
Gefrieren und Entfeuchten durch das Kühlsystem (die Luft in der Box strömt unterhalb der Taupunkttemperatur durch den Verdampfer und es fällt Wasser aus).
*Wählen Sie Verdampferlamellen mit hydrophiler Membranbehandlung, um eine bessere Entfeuchtungsleistung zu erzielen, da die Wasserspannung der Aluminiumlamellen mit hydrophiler Membran gering ist, die Wassertröpfchen aus der Luftkondensation leicht abrutschen und es nicht leicht ist, hinderliche Wasserbrücken im Lamellenspalt zu erzeugen.Dadurch wird die Entfeuchtungseffizienz erheblich verbessert! |
| 8. Heiz- und Befeuchtungssystem | |
| 8.1.Heizmethode | Elektroheizung |
| 8.2.Dampfversorgungsmethode | Bei der offenen Direkteinspritzung ist das Innere des Generators direkt mit der Prüfkammer verbunden, wodurch der Innendruck nahe Null gehalten wird |
| 8.3.Heizrohr |
Elektrisches Heizrohr aus rostfreiem Stahl mit Rippen aus einer Nickel-Chrom-Legierung, Anti-MC-Haftungsdesign des Heizrohrs, Heizungsanschluss, hitzebeständiger Draht wird verwendet, die Heizung wird im Umluftkanal auf der Oberseite des Kastens platziert und um sie herum werden feuerbeständige und wärmeisolierende Materialien hinzugefügt
|
| 8.4.Befeuchtungsrohr |
A) Der Befeuchtungszylinder (Kesselmethode) wird zur Befeuchtung verwendet, die schneller als die herkömmliche Oberflächenbefeuchtung (Wasserpfannentyp) ist und eine höhere Regelgenauigkeit aufweist. In der Box Es erzeugt keine Verunreinigungen wie Ablagerungen, weist eine gute Leistung bei geringer Luftfeuchtigkeit auf und ist leicht zu reinigen. B) Das Befeuchtungsrohr verfügt über ein nahtloses Edelstahlgehäuse, einen Isolationswiderstand von mehr als 50 MΩ und einen Trockenbrandschutzregler C) Der Befeuchtungszylinder besteht aus Edelstahl und verfügt über ein Beobachtungsfenster für den Wasserstand. D) Niedrige Temperatur mit trockener Luft
|
| 8.5.Kontroll-Methode |
Durch die berührungslose Steuerung des Ausgangssignals des Controllers wird durch das SSR-Halbleiterrelais eine hohe Präzision erreicht Berührungslose Schaltersteuerung |
| 8.6.Befeuchtungskessel | Im Maschinenraum installiert |
| 8.7.Befeuchtungswasseraufbereitung | Ausgestattet mit einem speziellen Wasserenthärtungsgerät, das Verunreinigungen im Wasser effektiv entfernen kann (1 Satz Reinwasserrückgewinnungssystem mit Aktivkohlefilter zum Filtern von Wasserverunreinigungen). |
| 9. Kontrollsystem | |
| 9.1.Regler | Der Controller verfügt über ein englisches Display, eine Selbstdiagnosefunktion, gibt Auskunft über die Fehlerursache und die Behandlungsmethode und zeichnet Testdaten und -prozesse auf |
| 9.2.Dialogschnittstelle | Industrielle Steuerungsarchitektur, Touchscreen-LCD-Farbdisplay, englischer Menü-Dialogmodus |
| 9.3.Einstellgenauigkeit | Temperatur 0,1℃, Zeit 0,1 Minuten, Luftfeuchtigkeit 1 % RH |
| 9.4.Temperatureingang | Hochpräziser Sensor |
| 9.5.Feuchtigkeitseingang | Hochpräziser elektrostatischer kapazitiver Feuchtigkeitssensor |
| 9.6.Kontroll-Methode | PID-Steuerung |
| 9.7.Betriebsmodus | Programmbetriebsmodus, Festwertbetriebsmodus, Timing-Startbetriebsmodus |
| 9.8.Systemkapazität | 1000 Programmgruppen * 100 Segmente pro Gruppe (1000 Mal können separat durchlaufen werden), die Anzahl der für jede Programmgruppe erforderlichen Segmente kann beliebig aufgeteilt werden und jede Programmgruppe kann frei miteinander verknüpft werden |
| 9.9.Testdatenanzeige | Solltemperatur, gemessene Temperatur, Gesamtbetriebszeit, Segmentbetriebszeit, Segmentrestzeit, Heizstatus, Kalenderzeit usw. |
| 9.10.Integrierte SPS-Funktion | Es kann jeden Ausführungsteil direkt ansteuern und die Logikoperation wird durch die SPS-Software ausgeführt |
| 9.11.Automatische Auswahl der Betriebsbedingungen des Kühlschranks | Wählen Sie je nach Testbedingungen automatisch den Betriebszustand des Kühlschranks aus |
| 9.12.Kommunikationsinterface | Ausgestattet mit einer RS485-Schnittstelle kann es zur Fernsteuerung der Temperatur an einen externen Computer angeschlossen werden und verfügt über eine Computer-Ferndiagnosefunktion.Es kann den Betrieb der Geräte, Programme, Anweisungen und Software über das Inter-Netzwerk anpassen und überwachen. |
| 10. Die Hauptkomponenten des Steuerkreises |
Die Hauptkomponenten des Steuerkreises sind allesamt hochwertige Marken
|
| 11. Sicherheitsschutzfunktion |
1. Testen Sie den Übertemperaturschutz des Produkts (unabhängig). 2. Ohne Sicherungsschutzschalter 3. Übertemperaturschutzschalter der Heizung 4. Der Kompressor ist überlastet und überhitzt 5. Kompressor-Hoch- und Niederdruckschutz 6. Überstromschutzvorrichtung des Systems 7. Der Controller führt eine Selbstdiagnose des Fehlers durch und zeigt ihn an 8. Der Kühlwasserdruck ist zu niedrig 9. Auslaufschutz, Kurzschlussschutz, Schutz gegen falsche Phase/Phasenverlust, Lüfterüberlastschutz, unabhängiger Übertemperaturschutz, Wassermangelschutz, Wasserschnittschutz, Betriebsanzeige, Ton- und Lichtalarm, automatische Abschaltung nach Alarm usw. |
| 12. Nutzungsbedingungen |
1. Umgebungstemperatur: -5℃~+28℃; 2. Relative Luftfeuchtigkeit: ≤85 % RH; 3. Atmosphärendruck: 80 kPa ~ 106 kPa 4. Keine starken Vibrationen in der Umgebung 5. Stromversorgung des Geräts: (Beachten Sie, dass das Testnetzteil nicht im Lieferumfang enthalten ist.) 5.1 Anschluss an die Stromversorgung 380 V AC (±10 %), Dreiphasenkabel + Schutzerdungskabel, Erdungswiderstand ≤ 4 Ω; 5.2 Gesamtleistung: ca. 30 kW 5.3 Maximaler Arbeitsstrom: ca. 70A |
