IEC 60601-2-35 Medizinische Heizgeräte mit Decken und Pads Prüfgeräte

IEC 60601-2-35 Medizinische Heizgeräte mit Decken und Pads Prüfgeräte

Produktübersicht:

Diese Vorrichtung wird für elektrische Decken, elektrische Heizkissen und andere ähnliche flexible Heizgeräte zur Beheizung des Bettes oder des menschlichen Körpers verwendet.Es wird verwendet, um die Flammenbeständigkeit der elektrischen Decken zu testen, elektrische Heizkissen und ähnliche flexible Heizgeräte zur Beheizung von Betten oder menschlichen Körpern,und um zu überprüfen, ob der geladene Körperbogenblitz zu Überhitzung oder Verbrennung der Prüfprobe führt.

angewandte Normen:

IEC 60601-2-35:2009 Medizinische elektrische Ausrüstung - Teil 2-35: Besondere Anforderungen an die Grundsicherheit und wesentliche Leistung von Heizgeräten mit Decken,mit einer Breite von nicht mehr als 30 mm,

+AMD1:2016CSV, MOD

IEC 60335-2-17:2012 "Haushalts- und ähnliche elektrische Geräte - Sicherheit - Teil2-17:Besondere Anforderungen an Decken, Unterlagen und ähnliche flexible Heizgeräte"

GB4706.8-2008 "Sicherheit von Haushalts- und ähnlichen elektrischen Geräten - Besondere Anforderungen an elektrische Decken, elektrische Heizkissen und ähnliche flexible Heizgeräte" 30.101.1 und Abbildung 113 und Abbildung 113a

Technische Parameter:

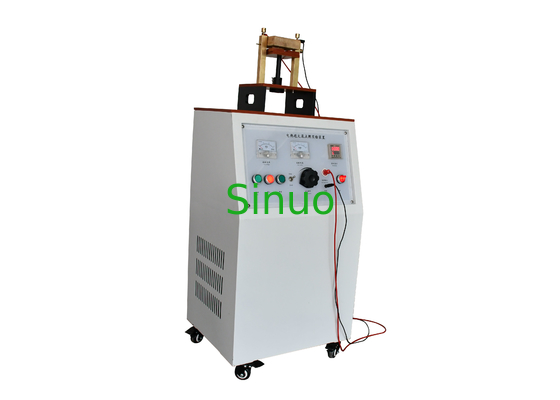

1. Die Zündvorrichtung besteht aus einer Steuereinheit (einschließlich 10KV-Leistung), einer Heizkammer (optional) und einer Halterung.

2Die Prüfstütze ist in den Abbildungen 113 und 113a der IEC 60335-2-17 dargestellt, die Struktur besteht aus Edelstahl, Isoliermaterial und Messing.

3Kontrollraum:

A. Ausgangsleistung: Spannung 0 ~ 15KV, Strom 0 ~ 2mA; wenn der Kurzschlussstrom 1mA beträgt, beträgt der Spannungsabfall weniger als 100V

B. Leistung bei Prüfzeit: 0 bis 9999 s, vordefinierbar

C. Aufzeichnungszeit von der Anstrengung bis zur Erreichung der Innenkante der Vorlage: 0 bis 9999 s

4. Heizkammer mit natürlicher Belüftung (optional):

A. Heiztemperatur: 0 bis 200 °C kann vor eingestellt werden, Schwankung ±1 °C

B. Erhitzungszeit von 0 bis 99 Stunden 59 Minuten 59 Sekunden, vordefinierbar

C. Innengröße L*W*H = 450X450X500mm

Grundsätze:

In der natürlichen Lüftungsheizkiste wird die Temperatur für 3 Stunden auf 65 °C ± 2 °C eingestellt.und legen Sie die Probe auf die Elektrode des nach der Norm hergestellten Trägerrahmens, wie in der Abbildung unten dargestellt (der Abstand zwischen der festen Elektrode und der einstellbaren Elektrode beträgt 6.0 mm± 0,01 mm, kann durch eine einstellbare Elektrode eingestellt werden), eine sinusförmige Nennspannung von 10 kV an beiden Elektrodenenden aufbringen und einen einstellbaren nichtinduktiven Widerstand in Serie anschließen,so dass der Kurzschluss 1mA beträgt, und die Ausgangsspannung wird nicht um 100 V sinken, die Einschaltzeit beträgt 2 Minuten, Die Zeit vom Beginn der Einschaltzeit bis zum Erreichen des inneren Randes der Vorlage durch den Funken wird aufgezeichnet,die durchschnittliche Wertung nach den Standardanforderungen zu ermitteln und zu beurteilen, ob sie qualifiziert ist oder nicht.
