| MOQ: | 1 |
| Preis: | Customized |
| Standardverpackung: | Sperrholzkiste |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | T/T |
| Lieferkapazität: | 20 Sätze pro Monat |

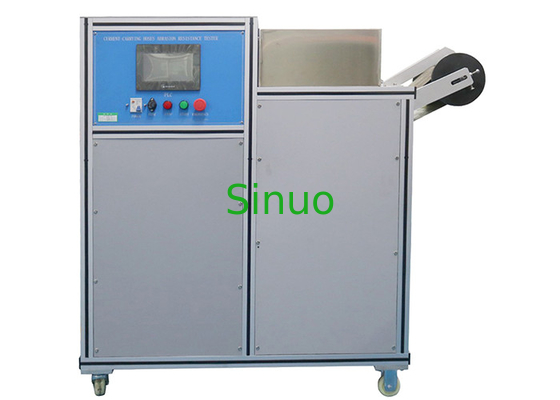

IEC 60335-2 Abriebprüfgerät für stromführende Waschmaschinenschläuche
Produktübersicht für Abriebprüfgeräte:
Dieses Prüfgerät für die Abriebfestigkeit stromführender Schläuche entspricht der Norm IEC60335-2-2, Abschnitt 21.102, Abbildung 101. Es eignet sich zur Überprüfung der Abriebfestigkeit der stromführenden Schläuche von Staubsaugern oder wassersaugenden Reinigungsgeräten.
Die Anlage wird per SPS gesteuert und per Touchscreen bedient.Der Motor treibt den Kurbelmechanismus so an, dass er sich mit einer Geschwindigkeit von 30 U/min dreht, und die Probe des stromführenden Rohrs wird durch die Pleuelstange 100 Mal vorwärts und rückwärts um 300 mm hin- und herbewegt.Stützen Sie gleichzeitig den Schlauch mit einer rotierenden glatten Rolle ab und befestigen Sie ein Schleifgewebeband an der Außenkante der Rolle, das sich mit einer Geschwindigkeit von 0,1 m/min bewegt.Das Schleifmittel des Schmirgelleinens ist Korund und die Partikelgröße beträgt Pl00 gemäß den Bestimmungen von ISO 6344-2.Am anderen Ende des Schlauchs hängt ein Gewicht mit einer Masse von 1 kg als Führung, um ein Drehen des Schlauchs zu verhindern.In der niedrigsten Position beträgt der maximale Abstand des Gewichts von der Walzenmitte 600 mm.Nach der Prüfung muss die Basisisolierung frei von Leckagen sein und die Spannungsfestigkeitsprüfung nach 16.3 wird zwischen den angeschlossenen Leitern und der Salzlösung durchgeführt.
Technische Parameter für Abriebtestgeräte:
| Stromversorgung | AC220V±10%/50-60Hz |
| Steuerung und Betrieb | Intelligente elektrische SPS-Steuerung, Touchscreen-Bedienung |
| Arbeitsplatz | Eine Station |
| Kurbeldrehgeschwindigkeit | 30 U/min, voreinstellbar |
| Horizontale Bewegungsstrecke des Schlauchs | 300mm |
| Bewegungsgeschwindigkeit des Schleifleinenbandes | 0,1 m/min |
| Testzeiten | 0-999999 Mal, kann voreingestellt werden |
| Schleifband | Korundkorngröße P 100, gemäß ISO 6344-2. |
| Massengewicht | 1 kg |
| Die Masse hat einen maximalen Abstand vom Mittelpunkt der Walze | 600 mm |
| Größe und Gewicht | 1000×900×1450mm, 180kg |
Prüfverfahren für Abriebprüfgeräte:
Ein Ende des Schlauchs ist an der Pleuelstange des in Abbildung 101 gezeigten Kurbelmechanismus befestigt. Die Kurbel dreht sich mit 30 Umdrehungen pro Minute, wodurch sich das Ende des Schlauchs über eine Strecke von 300 mm horizontal hin- und herbewegt.
Der Schlauch wird von einer rotierenden glatten Walze getragen, über die sich ein Schleifgewebeband mit einer Geschwindigkeit von 0,1 m/min bewegt.Das Schleifmittel ist Korund der Körnung P 100 gemäß ISO 6344-2.Am anderen Ende des Schlauches hängt eine Masse von 1 kg, die so geführt wird, dass sie sich nicht dreht.
In der untersten Position hat die Masse einen maximalen Abstand von 600 mm von der Walzenmitte.
Der Test wird für 100 Umdrehungen der Kurbel durchgeführt.
Nach der Prüfung darf die Basisisolierung nicht freigelegt werden und die Spannungsfestigkeitsprüfung gemäß Abschnitt 16.3 wird zwischen den miteinander verbundenen Leitern und der Salzlösung durchgeführt.
