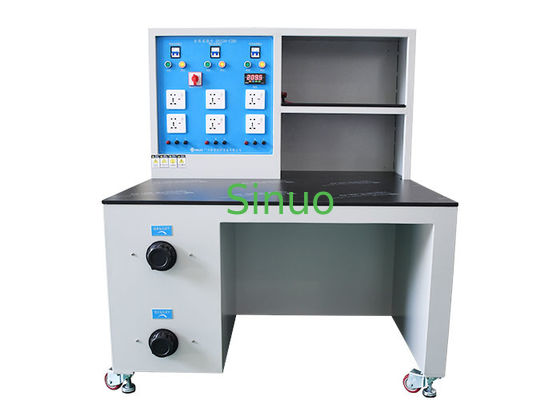

Prüfstand für die Prüfung der Übereinstimmung mit den Vorschriften für die elektrische Sicherheit von 220-Volt-elektronischen Geräten

Prüfstand für die Prüfung der Übereinstimmung mit den Vorschriften für die Sicherheit von elektronischen Geräten

Produktinformationen:

Versuchszweck: Zur Bereitstellung einer stabilen Stromversorgung für die Messung verschiedener Elektriker und elektrischer Produkte.

Ausrüstungskonstruktion: aus einem 1,5-dicken rein Stahlschrank mit Backfarbe.Es ist mit drei Leistungsausgängen ausgestattetDie Isolierung + Spannungsstabilisierung + Stromversorgung.

Einsatzumgebung: Betriebstemperatur 0-40°C, Luftfeuchtigkeit 30%-90%.

Eigenschaften:

Ein Sicherheitsprüfstand, auch als Sicherheitsprüfstation oder Sicherheitskonformitätsprüfstand bezeichnet,ist ein spezialisiertes Gerät, das zur Durchführung von elektrischen Sicherheitsprüfungen an verschiedenen elektrischen und elektronischen Geräten verwendet wirdDiese Prüfungen werden durchgeführt, um sicherzustellen, dass die Geräte spezifischen Sicherheitsstandards und Vorschriften entsprechen und die Benutzer vor möglichen elektrischen Gefahren schützen.Hier sind die wichtigsten Merkmale und Funktionen, die typischerweise in einem Sicherheits-Testbank gefunden:

Prüfstellen und -verbindungen: Ein Prüfstand für Sicherheitsprüfungen bietet verschiedene Prüfstellen und -verbindungen, an denen die Prüfvorrichtung (DUT) sicher zur Prüfung angeschlossen werden kann.Diese Anschlüsse umfassen in der Regel Stromversorgungseinträge, Erdungspunkte und Messsonden zur Spannungs- und Stromüberwachung.

Stromquellen: Der Prüfstand umfasst mehrere Stromquellen wie Wechselstrom- und Gleichstromversorgungen, die die für die Durchführung der Sicherheitsprüfungen erforderlichen Spannungen und Ströme liefern können.Diese Energiequellen ermöglichen die Simulation verschiedener Betriebsbedingungen und elektrischer Szenarien..

Sicherheitsprüffunktionen: Der Prüfstand umfasst eine Reihe von Sicherheitsprüffunktionen zur Bewertung der elektrischen Sicherheit des DUT. Diese Funktionen können Folgendes umfassen:

Isolationswiderstandsprüfung: Messen der Isolationswiderstand des DUT, um eine angemessene Isolierung und Schutz vor elektrischen Schlägen zu gewährleisten.
Bodenkontinuitätsprüfung: Überprüft die Kontinuität der Bodenverbindung im DUT, um zu überprüfen, ob sie einen Widerstandsweg für elektrische Störungen bietet.
Leckstromprüfung: Messen des durch das DUT fließenden Leckstroms, um sicherzustellen, dass er sich innerhalb sicherer Grenzwerte befindet.
Dielektrische Widerstandsprüfung: Auf die DUT wird eine hohe Spannung angewendet, um festzustellen, ob sie der angegebenen Spannung ohne Ausfall standhält.
Funktionsprüfung: In einigen Fällen kann der Prüfstand Funktionsprüfungen zur Beurteilung des ordnungsgemäßen Betriebs des DUT in Verbindung mit Sicherheitsprüfungen umfassen.
Messung und Überwachung: Der Sicherheitsprüfstand umfasst präzise Messgeräte wie Multimeter und Oszilloskope zur Überwachung und Aufzeichnung elektrischer Parameter während des Prüfvorgangs..Diese Instrumente sorgen für eine genaue Messung von Spannungen, Strömen, Widerständen und anderen relevanten Parametern.

Sicherheitsmerkmale: Die Sicherheit ist ein entscheidender Aspekt eines Prüfstandes, der Merkmale wie Sicherheitsschließungen, Notbremsknöpfe, Isolationsschutz,und Erdungsvorschriften zum Schutz der Bediener bei Arbeit mit potenziell gefährlichen Spannungen und Strömen.

Konformität mit den Normen: Die Sicherheitsprüfbank ist so ausgelegt, dass sie spezifischen Sicherheitsnormen und -vorschriften entspricht.Die Kommission hat eine Reihe von Maßnahmen ergriffen, um dieDie Konformität stellt sicher, dass die an der DUT durchgeführten Prüfungen den anerkannten Sicherheitsanforderungen entsprechen.

Berichterstattung und Dokumentation: Der Prüfstand kann Fähigkeiten zur Erstellung von Prüfberichten und zur Dokumentation der Prüfergebnisse haben.Diese Dokumentation trägt dazu bei, die Einhaltung der Sicherheitsnormen nachzuweisen und stellt eine Aufzeichnung des Prüfverfahrens für zukünftige Referenzen zur Verfügung..

Sicherheitsprüfbänke werden in Industriezweigen, die an der Herstellung und Prüfung von elektrischen und elektronischen Geräten beteiligt sind, einschließlich Unterhaltungselektronik, Geräten, Medizinprodukten,und IndustrieanlagenSie spielen eine entscheidende Rolle bei der Gewährleistung, dass diese Geräte die erforderlichen Sicherheitsstandards erfüllen, die Benutzer vor elektrischen Gefahren schützen und die Qualität und Zuverlässigkeit der Produkte insgesamt gewährleisten.

Technische Parameter:
