MOQ: | 1 |
Preis: | Customized |
Standardverpackung: | Sperrholzgehäuse |
Lieferfrist: | 30 Tage |
Zahlungs-Methode: | T/T |
Lieferkapazität: | 10 Sätze pro Monat |

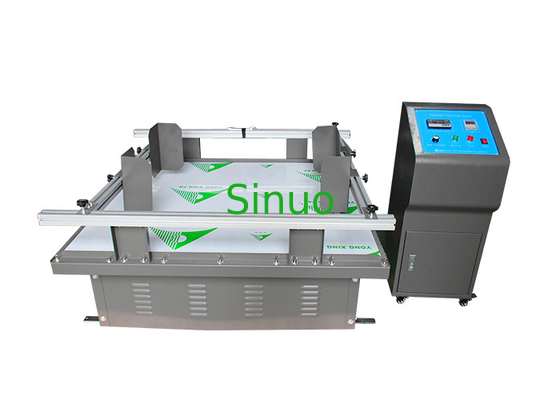

Transport Simulation Vibration Tisch Elektromagnetische Schütteltabelle Prüfmaschine
Produktübersicht
Simulations-Transport-Vibrationstabelle, auch als "Vibrationstabelle" bezeichnet, simuliert den Schaden, der durch die Turbulenzen des Produkts während des Fahrzeugtransports verursacht wird,Um festzustellen, ob das Produkt Umweltschwingungen standhält, geeignet für elektronische, mechanische und elektrische, optoelektronische, Kraftfahrzeuge, Spielzeug und andere Industriezweige der Forschung, Entwicklung, Qualitätskontrolle, Fertigung.Es ist eine seltene Testmaschine für Sie, um die Produktqualität und Zuverlässigkeit zu verbessern.
Der Simulations-Transport-Vibrationsprüfstand eignet sich für die Vibrationsprüfung von Spielzeug, Elektronik, Möbeln, Geschenken, Keramik, Kommunikation, Ausrüstung, Computern und Autoteilen usw.zur Prüfung der Transportwirkung oder der Dauerhaftigkeitsgleichheit.
Diese Maschine nach der europäischen und amerikanischen ähnlichen Ausrüstung Umstrukturierung, Drehvibration, im Einklang mit den europäischen und amerikanischen Transportstandards, in Übereinstimmung mit EN71 ANSI, UL,ASTM, ISTA und andere Prüfstandards.
Zweck der Prüfung
Diese Maschine ist eine Reihe von kontrollierten Vibrationssimulationen im Experiment, um zu prüfen, ob das Produkt der Prüfung von Transport- oder Vibrationsumgebungsfaktoren im Lebenszyklus standhält.und kann auch die Anforderungen an Produktdesign und Funktionsstandards bestimmenNach Statistiken erhöht eine Verbesserung des Konstruktionsniveaus um 3% das Recycling um 20% und reduziert unnötige Ausgaben um 18%.
1- Stärke der Struktur.
2- Die Bindung löst sich.
3- Schutz vor Verschleiß von Materialien.
4- Schäden an Komponenten.
5- Schlechte Kontakte zwischen elektronischen Komponenten.
6Kurzschluss und intermittierende Instabilität.
7Abweichung des Standardwerts jedes Stückes.
8Der simulierte Transportschütteltisch wird die fehlerhaften Teile im Voraus absuchen.
9. Finden Sie die Resonanzbeziehung zwischen Teilen, Struktur, Verpackung und Transportprozess und verbessern Sie die Resonanzfaktoren.
Die Anforderungen an den simulierten Transportvibrationsprüfstand sind, die Zuverlässigkeit des Produkts zu bestätigen und die fehlerhaften Produkte vor dem Verlassen der Fabrik zu prüfen,und die Ausfallanalyse der defekten Produkte zu bewerten, um ein hochwertiges und vertrauenswürdiges Produkt zu werden.
Haupttechnische Parameter
1Maximale Prüflast: 0-300 kg
2Frequenzbereich: 100 ~ 300 Rpm
3Amplitudenbereich: 25 mm
4. Schwingungsmodus: Dreh- und Schwingungstyp (allgemein als Pferdetyp bezeichnet)
5Simulierte Geschwindigkeit: 25 ~ 40 km/h
6. Tischgröße: 1100×1300 mm
7- Schutzgelände: 1200 mm.
8Steuermotor: Wechselstrommotor mit variabler Frequenz
9Die Abmessungen der Prüfbank: 1100×1380 mm
10. Größe der Kontrollbox: 370 × 350 × 910 mm
11. Stromversorgungsspannung: AC220V 50Hz
12Maschinengewicht: ca. 550 kg
Einführung in die Vibrationsprüfung
1. Das Prüferzeugnis mit normaler Beförderung auf die Vibrationsprüfplattform legen. Um einen Sprung vom Tisch zu verhindern und die Richtung zu halten,Die Vibrationsprüfplattform kann mit Seilen umgeben werden.;
2Die Schwingungsfrequenz sollte genau ausreichen, um die Ware vom Tisch zu schütteln, und das Metallblech kann zwischen die Probe und den Tisch eingesetzt werden.und kann in der längsten Kantenlücke der Probe gehen (die Dicke der Blechplatte beträgt 1.5 mm, die Breite 50 mm (optional);
Prüfgeschwindigkeit CPM |
entsprechende Frequenz Hz |
Prüfzeit M |
150 |
2.5 |
95 |
180 |
3.0 |
79 |
210 |
3.5 |
66 |
240 |
4.0 |
60 |
270 |
4.5 |
53 |
300 |
5.0 |
48 |
Umweltanforderung
1. Temperatur vor Ort: 5°C~+28°C ((durchschnittliche Temperatur innerhalb von 24 Stunden ≤28°C);
2Relative Luftfeuchtigkeit: ≤ 85% RH;
3. Stromversorgungsbedingungen: Einphasen-Drei-Draht;
4. Spannungsbereich: AC220V;
5. Frequenz zulässiger Schwankungsbereich: (50±0,5) Hz;
6Der Erdungswiderstand des PGND-Kabels liegt unter 4 Ohm.
7Der Benutzer ist verpflichtet, den Luft- oder Stromschalter der entsprechenden Kapazität für die Vorrichtung an der Montagestelle zu konfigurieren, und der Schalter muss für die Verwendung der Vorrichtung unabhängig sein.
