IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1

IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzgehäuse
Lieferfrist: 30 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 15 SÄTZE PRO MONAT
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SN774
Kontrollmethode:
PLC-Steuerung
Prüfungsspannung:
0~600V
Zeitmessgerät:
9999X0.1S
Elektrodenwinkel:
60° ± 5°
body{background-color:#FFFFFF} 非法阻断154 window.onload = function () { docu:
4±0.1mm
Elektroden-Druck:
10,00N±0,05N
Fallende flüssige Höhe:
35±5mm
Fallende flüssige Verzögerung:
0.2S
Hervorheben:

CT1 Leckage-Tracking-Prüfgerät

,

PT1 Leckage-Tracking-Prüfgerät

Beschreibung des Produkts



IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1



Produktinformationen:



Der Prüfer ist nach den Normvorschriften der IEC60112 konzipiert und hergestellt; er ist in IEC60335-1 Abschnitt 29.2 und Anhang N Abschnitt 13 der IEC 60065:2014 vorgeschrieben.4, IEC 60598-1, IEC 60884-1, UL746A und ASTM D3638-92 usw. Das Arbeitsprinzip der Leckage-Tracking-Prüfung (Tracking-Index-Prüfung) ist, dass die leitfähige Flüssigkeit (0,1% NH 4 CL) des erforderlichen Volumens in der erforderlichen Höhe (35 mm) und der erforderlichen Zeit (30 s) fällt mit der Spannung zwischen den Platinelektroden (2 mm × 5 mm) auf der Oberfläche des festen IsoliermaterialsSo beurteilen die Anwender die Spurenwiderstandsleistung der festen Isolierstoffoberfläche unter dem kombinierten Einfluß von elektrischem Feld und feuchtem oder kontaminiertem Medium.Dieses Gerät wird verwendet, um den Vergleichs-Tracking-Index (CT1) und den elektrischen Widerstandsindex (PT1) zu messen..

Mit dem Gerät ist ein Messblock geliefert, um sicherzustellen, dass die Elektroden den richtigen Abstand zwischen sich haben.Die Tischhöhe ist leicht einstellbar, um den richtigen Winkel der Elektroden und Höhe der Tropfen zu gewährleistenDer Rest der Prüfung wird von außerhalb der Prüfkammer mit geschlossener Tür gesteuert.Der Betreiber sollte die Prüfung beobachten, um zu sehen, ob eine Flamme entzündet wird.. Das Gerät schlägt einen Alarm aus, wenn eine Verfolgungsstörung von mindestens zwei Sekunden eintritt.

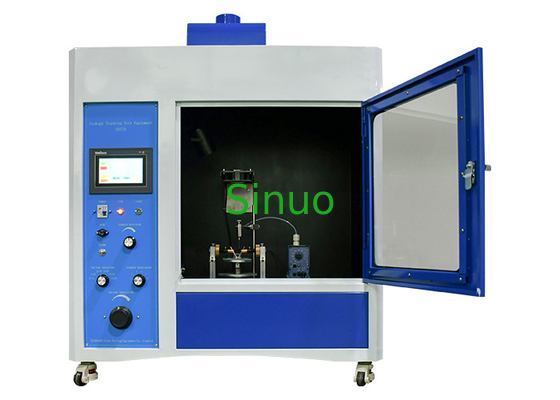

Der Leckage-Tracking-Tester nimmt das PLC-Steuerungssystem und den 7-Farb-Touchscreen an. Er eignet sich für die Forschung, Produktion und Qualitätabteilung von Beleuchtungsgeräten, Niederspannungsgeräten,Haushaltsgeräte, Werkzeugmaschine elektrische Geräte, elektrische Maschine, elektrisches Werkzeug, elektronisches Instrument, elektrotechnisches Instrument, Ausrüstung für Informationstechnologie.Es ist auch für die Industrie der Isolierstoffe geeignet, Ingenieurkunststoffe, elektrische Steckverbinder und Zubehör.



Eigenschaften:



Leckage-Tracking-Prüfgeräte werden verwendet, um elektrische oder elektronische Isolationsfehler zu identifizieren und zu lokalisieren, die zu Leckagen oder Elektro-Tracking führen können.Diese Geräte sind speziell entwickelt, um Isolationsprobleme in elektrischen Systemen zu erkennen und zu diagnostizierenHier ist ein Überblick über die Leckage-Tracking-Testgeräte und ihre wichtigsten Eigenschaften:

Hochspannungsquelle: Die Leckage-Tracking-Prüfgeräte enthalten in der Regel eine Hochspannungsquelle, die eine gesteuerte Spannung auf das Prüfobjekt anwendet.Die Spannung kann je nach spezifischer Anwendung und Prüfbedingungen variieren.Die hohe Spannung dient zur Belastung der Isolierung und zur Simulation der Betriebsbedingungen.
Leckstrommessung: Diese Prüfgeräte sind mit Leckstrommessungen ausgestattet.Sie überwachen den Stromfluss durch die Isolierung und erkennen abnormale Leckagen oder Verfolgen von StromwegenDurch die Messung des Leckstroms können Isolationsverschlechterungen, Eintritt von Feuchtigkeit oder Verunreinigungen oder andere Probleme im Zusammenhang mit der Isolierung ermittelt werden.
Spannungsausfallerkennung: Die Leckage-Tracking-Prüfgeräte enthalten auch Spannungsausfallerkennungsmechanismen.Diese Mechanismen erkennen plötzliche Spannungsabfälle oder Ausfälle, die auftreten, wenn die Isolierung unter hoher Spannung ausfällt oder zusammenbrichtDie Spannungsausfallerkennung hilft, Schwachstellen in der Isolierung zu identifizieren und Bereiche zu ermitteln, die weiter untersucht werden müssen.
Verbindung mit dem Prüfobjekt: Die Prüfgeräte bieten verschiedene Verbindungsmöglichkeiten, um eine sichere und zuverlässige Verbindung mit dem Prüfobjekt herzustellen.oder spezialisierte Steckverbinder je nach Art des Prüfobjekts und der Prüfvorrichtung.
Datenanzeige und -analyse: Leckage-Tracking-Prüfgeräte verfügen häufig über einen Display-Bildschirm, der Echtzeitmessungen von Leckageströmung, Spannung und anderen relevanten Parametern anzeigt.Einige Geräte können auch Datenprotokolle zur Aufzeichnung und Analyse von Testergebnissen für weitere Untersuchungen oder Dokumentationen anbieten.
Sicherheitsmerkmale: Die Sicherheit ist aufgrund der hohen Spannungen ein entscheidender Aspekt der Leckage-Tracking-Tests.Diese Geräte sind mit Sicherheitsvorrichtungen wie eingebauter Isolierung und Erdung ausgelegt, um den Bediener vor elektrischen Gefahren zu schützen.Sie können auch Sicherheitsverriegelungen und -anzeigen enthalten, um sichere Prüfverfahren sicherzustellen.
Leckage-Tracking-Prüfgeräte werden häufig in Industriezweigen wie der Elektroindustrie, der Stromverteilung, der Elektronik und der Telekommunikation zur Bewertung der Isolationsqualität eingesetzt.Identifizierung potenzieller Fehlerstellen, und gewährleisten die Zuverlässigkeit und Sicherheit der elektrischen Systeme.





Technische Parameter:



Parametermodell

SN774 (0,5 m3)

Betriebsspannung

220V/50Hz, 1KVA

Kontrolle

Erweiterte Steuerung

Anzeige

7-Zoll Farb-Touchscreen

Prüfspannung

0~600V verstellbar, Präzision 1,5%

Zeitmessgerät

Der Wert des Zinssatzes ist der Zinssatz, der für den Zinssatz bestimmt ist.

Elektrode

Elektrode aus Platin und Elektrode aus Messing, jeweils für ein Paar

Abmessung der Elektrode

(5±0,1) × 2±0,1) × 12

30° geneigt

Elektrode inklusive Winkel und Abstand

60°±5°, der Abstand ist (4±0,1mm)

Elektrodendruck

1.00N±0.05N ((digitale Anzeige ist optional)

Das Abfallintervall der Flüssigkeit

30 ± 5S, einstellbar

Flüssigkeitshöhe

mit einer Breite von nicht mehr als 20 mm

Verzögerung der Abgabe von Flüssigkeit

0.2S ((Zeit des Öffnens des Solenoidventils)

Abfallflüssigkeitsgröße

45-50 Tropfen/cm3

Zeitverzögerungsschaltung

2 ± 0,1 S (in 0,5 A oder höherem Strom)

Kurzschlussdruckverlust

8% MAX

Kurzschlussstrom

1±0,1A 1%

Windgeschwindigkeit

0.2 m/s

Umweltanforderung

0°40°C, relative Luftfeuchtigkeit ≤ 80%, an einem Ort ohne offensichtliche Vibrationen und korrosive Gase

Größe und Gewicht der Ausrüstung

1100 mm* 550 mm* 1100 mm, 180 kg

Entspricht der Norm

Die in Absatz 1 Buchstabe a genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.



IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1 0


IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1 1



IEC 60598-1 Leckage-Tracking-Prüfung Ausrüstungs-Tracking-Indexprüfung CT1 PT1 2
