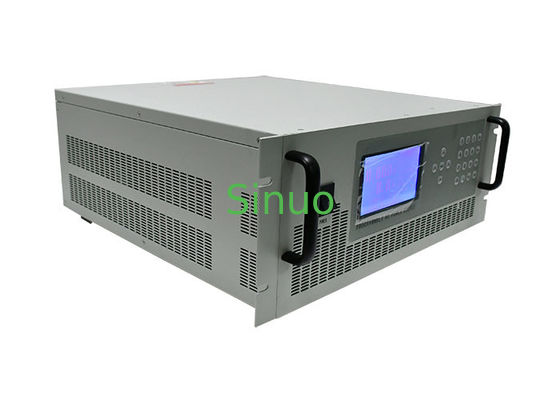

Wechselstrom konstante Quelle Ausgangsstrom 100A SPWM Hochfrequenzpuls
| Output Current: | 0-100A | Output Voltage: | Wechselstrom 5V |
| Power Capacity: | 500 V | Input Voltage: | 127 V± 10% |
| Input Frequency: | 47 Hz | 63 Hz | Output Frequency: | 47 Hz | 63 Hz |
| Voltage Resolution: | 0.1 V | Frequency Regulation: | 0,01 % |
| High Light: | SPWM Wechselstromkonstante Quelle,100A Wechselstromkonstante Quelle |
||
Wechselstrom konstante Quelle Ausgangsstrom 100A SPWM Hochfrequenzpuls
Produktübersicht:
Die konstante Stromquelle verwendet SPWM-Hochfrequenz-Impulsbreite-Impulsbreitenmodulation, IGBT realisiert die Ausgabe, kann den Ausgangsstrom und die Frequenz modulieren, hat eine schnelle Reaktionsgeschwindigkeit,hohe Konstante-GenauigkeitEs überwindet Stromveränderungen, verursacht durch Netzspannungsschwankungen, Schleifwiderstandsveränderungen und interne Produktwiderstandsveränderungen.ohne von menschlichen Faktoren beeinflusst zu werden■ Kleine Größe, hohe Effizienz, Zuverlässigkeit und Wartungskosten haben offensichtliche Vorteile gegenüber herkömmlichen Spannungsreglern;vor allem zur Prüfung und Anwendung von thermischen Effekten von spezifischen Produkten verwendet, wie z. B. Leistungsschalter, Sicherungen, Wärmerelais, Magnetstarter und andere Schutzschalter und verschiedene Arten von Transformatoren, bei denen thermische Effekte wie Nennstrom getestet werden,Betriebsstrom, Kurzschlussstrom usw.
Technische Parameter:
| Modus | CCS1000 | |||||||||
| Macht | 500 VA | |||||||||
| Arbeiten | SPWM (Sineus-Pulsbreiten-Modulation) | |||||||||
| Input | Phase | 1φ2W+PE Einphasen-Zweiwirbel + Erdung | ||||||||
| Spannung | 127 V±10 % | |||||||||
| Häufigkeit | 47 Hz 63 Hz | |||||||||
| Ausgabe | Phase | 1φ2W+PE Einphasen-Zweiwirbel + Erdung | ||||||||
| Häufigkeit | 47 ~ 63 Hz verstellbar (festes Getriebe 50 Hz, 60 Hz, 100 Hz, 120 Hz) | |||||||||
| Spannung | Wechselstrom 5V | |||||||||
| Strom | 0-100A | |||||||||
| LED-Display | Spannung Vrms, Strom Arms, Frequenz, Leistung Watt | |||||||||
| Lineare Regelung | 0,1% | |||||||||
| Lastregelung | 1 % | |||||||||
| Harmonische THD | 2% (reine Widerstandslast) | |||||||||
| Regulierung der Frequenz | 0,01 % | |||||||||
| Auflösung der Spannung | 0,1 V | |||||||||
| Auflösung der Frequenz | 0,01 Hz | |||||||||
| Laufende Entschließung |
Ausgang Io< 10 A: Auflösung: 0,001 A; Ausgang 100> Io≥ 10 A: Auflösung 0,01 A; |
|||||||||
| Messgenauigkeit | Spannung | 0,5% FS+ 5 dgt | ||||||||
| Strom | 0,5% FS+ 5 dgt | |||||||||
| Leistung | 0,5% FS+ 5 dgt | |||||||||
| Häufigkeit | 0,01 % FS+ 5 dgt | |||||||||
| Genauigkeit einstellen | Spannung | 1 % FS | ||||||||
| Strom | 0,1% FS | |||||||||
| I-LIM-Set | O-Max-Strom | |||||||||
| Schutz | Überstrom, Übertemperatur, Überlast, Kurzschluss | |||||||||
| Kühlung | Zwangskühlung durch Lüfter | |||||||||
| Gewicht (kg) | 15 | 20 | 30 | 35 | 50 | 80 | 80 | 120 | 300 | |
| Abmessungen W × H × D ((mm) | 430 × 133 × 370 | |||||||||
| Arbeitsumfeld | 0 °C, 20 bis 90% RH | |||||||||
Merkmal:
1Konstante Strom, Konstante Strom-Anpassung: 0-max. Wert kontinuierliche Anpassung.
2. Konstante Druck, Konstante Druck Anpassung Bereich: 0- max. Wert kontinuierliche Anpassung.
3. Frequenzumwandlung, Frequenzbereinigungsbereich: 47 Hz-63 Hz einstellbar, feste Zahnräder 50 Hz, 60 Hz, 100 Hz, 120 Hz.
4Bei konstanten Strom und konstanten Spannung kann es automatisch umgewandelt werden, um sowohl die Steuerungs- als auch die Schutzmerkmale zu erhalten.
5. Bereitstellung der Messung der Quadratspannung, des Quadratstroms, der aktiven Leistung, der Frequenz usw.
6Schutzmodus: Überspannung, Überstrom, Überlastung, Kurzschluss, Stromgrenze usw.
7Eingang und Ausgang sind isoliert.
