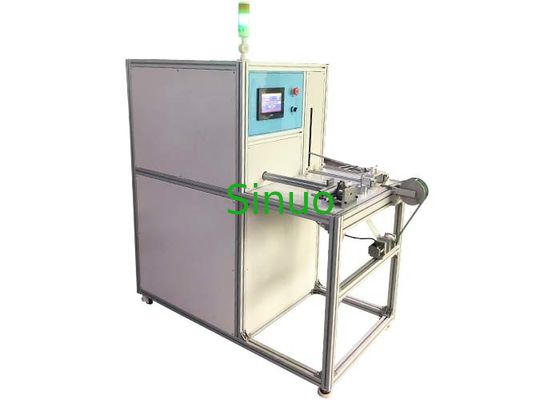

IEC 60335-2-2 Abschnitt 21.101 Stromtragschläuche umfassende Prüfgeräte

IEC 60335-2-2 Abschnitt 21.101 Stromtragschläuche umfassende Prüfgeräte

Produktinformationen

Norm: IEC60335-2-2:2009 Haushaltsgeräte und ähnliche elektrische Geräte-Sicherheit-Teil2-2:Besondere Anforderungen an Staubsauger und Wassersauger, IDT Klausel 21.101, 21.102, 21.103, 21.104.

Muster und Beschränkungen: Staubsauger-Schläuche, Wassersaugreinigungs-Schläuche, Waschmaschinenschläuche

Zweck der Prüfung: Zur Beurteilung der mechanischen Festigkeit von Staubsaugerschläuchen in Bezug auf die Widerstandsfähigkeit gegen Extrusion, Abrieb, Biegen und Torsion.

Prüfprinzip

Diese Ausrüstung ist eine vier-in-einer umfassende Prüfgeräte. Es übernimmt PLC-Steuerung, Touchscreen-Betrieb, und steuert den Motor, um den mechanischen Arm zu fahren, um verschiedene Tests zu realisieren.

1. Extrusionswiderstandsprüfung: Ein systemgesteuerter Motor wird verwendet, um den Sensor zu antreiben, um einen Kraftwert anzuwenden.Eine Druckplatte von 100*50 mm (Ecke abgerundet R1mm) wird mit einer Geschwindigkeit von 50±5 mm/min auf die Probe mit einer Entfernung von 350 mm vom Ende des Schlauchs gedrückt., erreicht 1500N Nach der Freisetzung kehrt es automatisch zum Ursprung zurück.

2. Abrasionsbeständigkeitstest: Der Kurbelmechanismus dreht sich mit einer Geschwindigkeit von 30 r/min, und die Stromtragende Schlauchprobe wird so hergestellt, daß sie 100mal 300 mm hin und her durch die Verbindungstab bewegt.Gleichzeitig, der Schlauch wird durch eine sich drehende glatte Walze getragen und an der Außenkante der Walze ein Schmierkleidungsgurt befestigt, der sich mit einer Geschwindigkeit von 0,1 m/min bewegt. Der Schleifstoff des Schmierkleidungsgutes ist Schmierkleidung,und die Partikelgröße ist Pl00 gemäß ISO 6344-2Auf dem anderen Ende des Schlauchs hängt ein Gewicht von 1 kg, um zu verhindern, daß der Schlauch sich dreht.Der maximale Abstand zwischen dem Gewicht und der Mitte der Walze beträgt 600 mm.Nach Abschluss der Prüfung darf die Grundisolierung nicht undichten und zwischen den angeschlossenen Leitern und der Salzlösung wird die elektrische Festigkeitsprüfung von 16,3 durchgeführt.

3. Biegewiderstandsprüfung: Das System steuert den Motor, um den exzentrischen Mechanismus zum Anheben des Roboterarms (auf 40±1°) zu antreiben.und die Maschine wird automatisch stoppen, wenn die Anzahl der Male erreicht wird.

Während der Prüfung wird das Ende des Stromträgerschlauchs, der mit dem Leistungsreinigungskopf verbunden werden soll, am Dreharm der Vorrichtung befestigt.Der Abstand zwischen der Achse des Dreharms und dem Punkt, an dem sich der Schlauch in das starre Bauteil erstreckt, beträgt 300 ± 50 mm.Auf dem anderen Ende des Schlauchs wird ein Gewicht mit einer Masse von 5 kg gehängt (das Gewicht kann entlang des Gewichtsrutsches gleiten).und der Zyklus wird 2500 Mal wiederholt.. Dann drehen Sie das Ende des Schlauchs auf 900 und wiederholen Sie die obige Prüfung 2500 Mal. Nach Abschluss des Tests führen Sie einen elektrischen Festigkeitstest an der Probe durch.

4. Wendungswiderstandsprüfung: Das System steuert den Motor, der die rotierende Welle zum Drehen und Drehen der Probe antreibt.das Ende des Stromtragschlauchs an der Drehvorrichtung der Ausrüstung befestigt ist (selbsthängend), und das andere Ende an die horizontale Befestigungsvorrichtung angeschlossen. Jeder Zyklus dreht sich 5 Mal nach vorne und 5 Mal nach hinten mit einer Geschwindigkeit von 10 R/min und führt 2000 Zyklusprüfungen durch. Nach Abschluss der Prüfungeine elektrische Festigkeitsprüfung an der Probe durchführen

Technische Parameter
