Prüfgerät für die Prüfung von Isoliermaterial mit Nadelflamme IEC 60695-11-5

Prüfgerät zur Prüfung von Isoliermaterial nach IEC 60695-11-5

Produktinformationen:

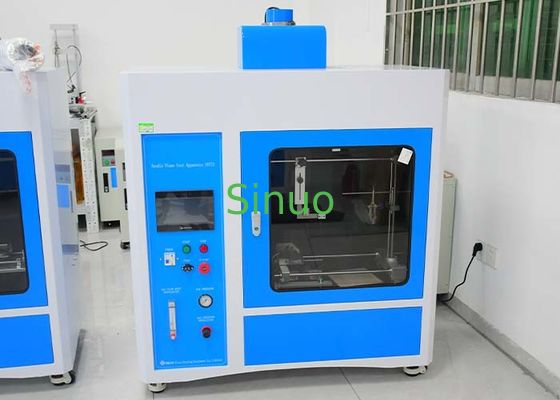

Der Nadel-Flamm-Tester besteht aus einem F0,9 mm Nadelförmigen Brenner, der sich mit dem Angel von 45° neigt und ihn mit Butangas versorgt.Die Brandgefahr der Ausrüstung bei Flamme im Inneren der Ausrüstung, die durch den Fehlzustand verursacht wurde, wird anhand der Frage beurteilt, ob die Probe entzündet werden kann oder ob die Verbrennungszeit und -dauerDieser Prüfer entspricht der Norm IEC 60695-11-5, die in Abschnitt 4 der IEC 60598-1 vorgeschrieben ist.15.1, IEC60335-1, Ziffer 30.2.3.2, Anhang E, Ziffer 13.3, usw.

Die Nadel Flamme Tester hat fortgeschrittene PLC-Steuerung und 7 Zoll Farb-Touch-Bildschirm, ist es geeignet für die Forschung, Produktion und Qualitätsprüfung Abteilung der Beleuchtungsanlagen, Niederspannungsgeräte,Haushaltsgeräte, Werkzeugmaschinen, elektrische Geräte, elektrische Maschinen, elektrische Werkzeuge, elektronische Instrumente, elektrotechnische Instrumente, elektrische Steckverbinder,Elektrische und elektronische Geräte und sonstige KomponentenEs eignet sich auch für Isoliermaterialien, Maschinenbau-Kunststoffe oder andere feste Verbrennungsmaterialien.

Eigenschaften:

Ein Nadel-Flammenprüfgerät ist ein spezialisiertes Gerät, mit dem die Entflammbarkeit von Materialien beurteilt wird, indem sie einer kleinen, kontrollierten Flamme ausgesetzt werden.Diese Prüfung hilft, die Fähigkeit von Materialien zu bewerten, der Entflammung kleiner Flammen zu widerstehenHier ist eine Übersicht über das Prüfgerät und seine wichtigsten Komponenten:

Übersicht über die Prüfvorrichtung für Nadelflamme:
Nadelbrenner: Die zentrale Komponente des Geräts ist der Nadelbrenner, der aus einer spitzen Metallnadel besteht, die mit einer Gasversorgung verbunden ist.Die Nadel wird verwendet, um während des Tests eine kontrollierte Flamme auf die Prüfprobe aufzutragen..
Gasversorgung: Das Gerät ist an eine Gasversorgung, typischerweise Propan oder Butan, angeschlossen, die die von dem Nadelbrenner erzeugte Flamme antreibt.Der Gasdurchfluss wird so geregelt, dass eine gleichbleibende Flamme während der Prüfung erhalten bleibt..
Bedienfeld: Das Bedienfeld des Geräts ermöglicht es dem Bediener, Parameter wie Gasdurchfluss, Flammenhöhe und Prüfdauer einzustellen.Es umfasst auch Sicherheitsvorrichtungen und Notbremssteuerungen.
Probenhalter: Ein Probenhalter oder eine Prüfkammer wird verwendet, um die Prüfproben während der Prüfung zu befestigen.
Zündquelle: Die Nadelflamme dient als Zündquelle im Prüfgerät.Es wird für eine bestimmte Zeit auf die Oberfläche der Prüfprobe aufgetragen, um die Entzündungs- und Flammenverbreitungsbeständigkeit des Materials zu bestimmen..
Beobachtungssystem: Das Gerät kann ein Beobachtungssystem wie eine Kamera oder eine Lupe enthalten, um das Verhalten der Prüfprobe während der Prüfung genau zu überwachen.Dies ermöglicht es den Bedienern, die Reaktion des Materials auf die Flammenbelastung aufzuzeichnen und zu analysieren.
Einhaltung der Normen: Das Nadel-Flammenprüfgerät ist so konzipiert, dass es spezifischen Industrienormen und -vorschriften wie IEC 60695-11-5 oder UL 94 entspricht.in denen die Prüfverfahren beschrieben sind, Kriterien für die Zündung und die Eigenschaften der Flammenverbreitung.
Prüfverfahren für die Nadelflamme:
Vorbereitung: Die Prüfprobe wird in den Probenhalter befestigt und in der Prüffläche eine ordnungsgemäße Belüftung gewährleistet.
Zündung: Die Nadelflamme wird für eine bestimmte Dauer auf die Oberfläche der Prüfprobe aufgetragen, die je nach Prüfstandard typischerweise zwischen einigen Sekunden und einer Minute beträgt.
Beobachtung: Beobachten Sie das Verhalten der Prüfprobe während und nach der Anbringung der Flamme und beachten Sie Merkmale wie Zündzeit, Flammenverbreitung, Tropfen und Nachflammdauer.
Bewertung: Die Testergebnisse sind anhand der in den einschlägigen Normen festgelegten Kriterien zu bewerten, um die Flammbarkeit des Materials zu bestimmen.

Technische Parameter:
