BS1363-2 Temperaturanstiegsprüfsystem mit Scheinvorplatte Max. 45A
| Applied Standard: | BS1363-2, SASO 2203 | Applied Figure: | BS1363-1 Abbildung 17a,17b, BS1363-2 Abbildung 30 |
| Temperatur Measuring Channel: | 8 Kanäle | Temperature Measuring Range: | -200 bis 1820°C |
| AC Load Channel: | Doppelkanäle | Current Adjust Range: | 0 ¢ 45A |
| Control Mode: | PLC | Display Mode: | 5-Zoll-TFT-Touchscreen |
| High Light: | BS1363-2 Temperaturanstiegsprüfsystem,45A Temperaturanstiegsprüfsystem |
||
BS1363-2 Temperaturanstieg PrüfsystemmitScheinvorplatte
ErzeugnisBeschreibung:

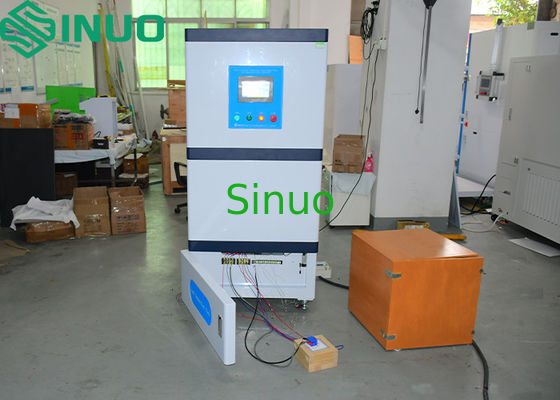

Dieses fortschrittliche Temperaturanstiegs-Prüfsystem (Modell: SN2219-BS) ist so konzipiert, dass elektrische Bauteile unter thermischer Belastung streng bewertet werden können und vollständig der Norm IEC 60884-1:2022 entspricht (Klausel 19,Abbildung 20) und BS1363-1/2 (Abbildung 17a)Das System gewährleistet eine präzise Temperaturüberwachung und Lastsimulation für die Sicherheitszertifizierung.
Technische Spezifikationen:
1.Plywoodbox: aus BS1363-1 gefertigt, Abbildung 17a.
2. Thermische Befestigungsanlage: nach BS1363-1 Abbildung 17b konstruiert.
3. BS-Temperaturschwellenstoppe: entspricht BS1363-2 Abbildung 30.
4.Zwei-Kanal-Gleichstromversorgung: liefert Prüfströme gemäß Tabelle 2.
5.8-Kanal-Temperaturlogger:
| Anzeigeformular | Kurve (historische Kurve), Balkendiagramm, aktueller Alarm (historischer Alarm), Liste der Datensätze |
| Messbereich | -200 bis 1820°C (anpassungsgemäß dem Thermoelementgradierungsbereich) |
| Thermoelement | K J E T N S R B |
| Grundlegende Genauigkeit | 0.2°C+2 Ziffern (ohne Thermoelementfehler) |
| Anzeige | 5-Zoll-TFT-Touchscreen (854×480 Pixel) mit Echtzeitkurven, Alarmen und Datenerfassung. |
| Kanal | 8 Kanäle |
6.Zwei-Kanal-Wechselstrombelastung: durch Widerstandssteuerung verstellbar 0 45 A (30 A + 15 A).
7.Automatisierung: Die vorstehenden 4~6 Elemente sind in einem Steuerfach integriert, das mit einer PLC-Steuerung und einer Touchscreen-Schnittstelle für einen nahtlosen Betrieb gesteuert wird.
