IEC60335-2 Biegefestigkeitsprüfgerät für stromführende Schläuche 5 Stationen

IEC 60335-2 Stromträger Schläuche Biegewiderstand Tester 5 Station

Produktinformationen:

Diese Vorrichtung entspricht der Norm IEC60335-2-2, Ziffer 21.103, IEC 60312, Ziffer 6.9, geeignet für den Beugungswiderstandsprüfer von Stromträgerschläuchen.

Das Ende des Schlauchs, der an den motorisierten Reinigungskopf angeschlossen werden soll, ist an dem in Abbildung 17 gezeigten Dreharm der Prüfvorrichtung befestigt.Der Abstand zwischen der Drehachse des Arms und dem Punkt, an dem der Schlauch in den starren Teil eindringt, beträgt 300 mm ± 50 mm.Der Arm kann von der horizontalen Position in einem Winkel von 40°±1° angehoben werden. A mass of 5 kg is suspended from the other end of the hose or from a convenient point along the hose so that when the arm is in the horizontal position the mass supported and there is no tension on the hose.

Prüfproben und Einschränkungen:

Staubsauger-Schläuche, Wassersauger-Reinigungs-Schläuche, Waschmaschinen-Wasserschläuche.

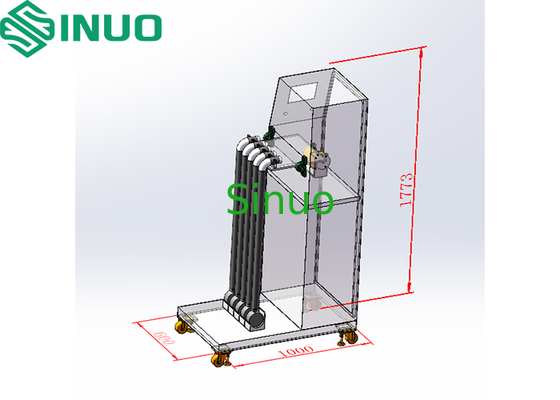

Ausrüstungsstruktur:

Technische Parameter:

Prüfprinzip:

Benutzt PLC-Steuerung und Touchscreen-Betrieb.Steuert den Motor, um den exzentrischen Radmechanismus zu antreiben, um den mechanischen Arm zu heben (bis zu 40°±1°).Testzahl und -geschwindigkeit können voreingestellt werden,die Maschine stoppt automatisch, wenn die vorgegebene Anzahl erreicht wird.

Befestigen Sie das Ende des Stromtragenden flexiblen Schlauchs, der zum Anschluss an den Kraftreinigungskopf zum Dreharm der Vorrichtung bestimmt ist (Abstand zum starren Teil: 300±50 mm).Aufhängen Sie ein Gewicht von 5 kg am anderen Ende des Schlauchs (das Gewicht kann entlang der Schiebeplatte gleiten)Der Dreharm hebt sich von der Horizontale auf 40°±1° und wiederholt 2500 Zyklen.Das Schlauchende um 90° drehen und die vorstehende Prüfung für weitere 2500 Zyklen wiederholen.eine elektrische Festigkeitsprüfung an der Probe durchführen.
