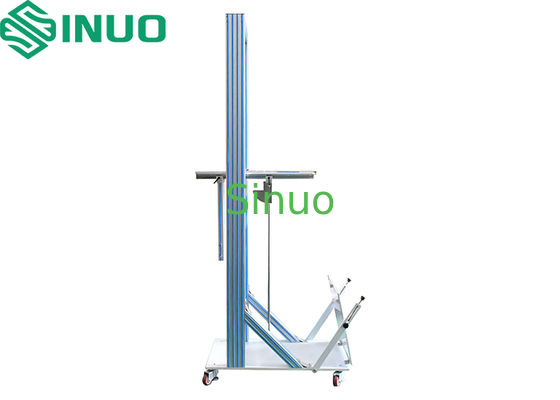

IEC60598-1 Hochenergie-Pendelhammerschlagprüfgerät IK08
| Applied Standard: | IEC60068-2-75, IEC60598-1 | IK Code: | Von IK00 bis IK11 |
| Pendulum Tube: | Länge: 1000 mm, Durchmesser: 15,9 mm | Striking Material: | Edelstahl |
| Impact Height: | 200–1200 mm | Control Method: | Handbuch |
| High Light: | IEC60598-1 Pendelhammer-Prüfgerät,IK08 Schlagprüfgerät,Hochenergie-Elektroprüfgerät |
||
- IEC60068-2-75:2014 "Umweltprüfung für elektrische und elektronische Produkte - Test Eh: Hammertests"
- IEC60598-1:2017 "Leuchten - Allgemeine Anforderungen und Prüfungen"
- IEC62262:2002 "Schutzgrade gegen äußere mechanische Einwirkungen (IK-Code)"
- Fahrzeugstruktur mit Mobilität für die Positionierung links/rechts
- Einstellbare Schlagpunkthöhe über Schraubenführungsmechanismus
- Schlagwinkel einstellbar von 0° bis 90°
- 1m Pendelrohr für die freie Freigabe des Schlagkörpers
- Eisen-Grundplatte mit Automobil-Einbrennlackierung
- Rahmenkonstruktion aus Aluminiumlegierung
- Hammerkopf aus Edelstahl
| Schlagkörper (Energie/J) | 5J (IK08) |
| Äquivalente Masse | 1,7 kg (siehe Tabelle 1) |
| Material der Schlagkörper | Stahl |
| Pendelrohr | 1000 mm Länge, 15,9 mm Außendurchmesser, 1,5 mm Wandstärke Stahlrohr |
| Schlagpunkt | 200-1200 mm Hub, manuell über Handrad einstellbar |
| Fallhöhe | 0-500 mm mit Skalenanzeige |
| Fixierung und Freigabe des Schlagkörpers | Mechanische Riegelbefestigung, manuelle Freigabe |
| Grundplatte | Verdickte, tragende Stahlplatte |
| Mobilität | Lenkrollen zur Positionierung |
| Anti-Sekundärschlagfunktion | Nein |
| IK-Code | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 | IK11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energie / J | a | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 | 50 |
Hinweis 2: Die zweistellige Darstellung verhindert Verwechslungen mit einstelligen Energieindikatoren in anderen Normen.
a: Ungeschützt gemäß dieser Norm
