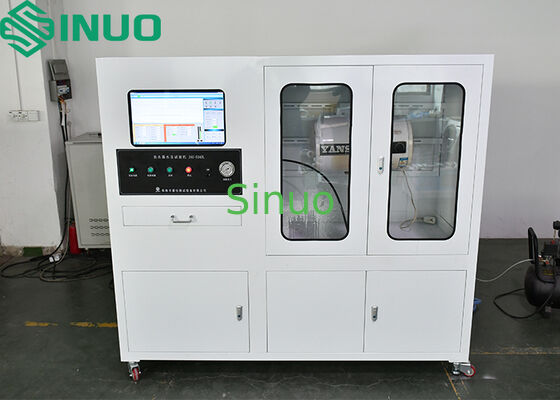

IEC 60335-2-21 Elektrische Warmwasserbereiter Impulsdruck-Festigkeitsprüfmaschine

IEC 60335-2-21 Elektrische Warmwasserbereiter

Produktinformationen:

Diese Druckprüfmaschine für Wasserheizungsanlagen ist so konzipiert, dass sie den Anforderungen der Norm IEC 60335-2-21 :2012 Abschnitt 22 entspricht.47.

Die Maschine ist für die Wasserdruck-Schlagfestigkeit von Wasserspeicher-Elektrowasserbereiter-Liner ausgelegt.Die Maschine übernimmt PLC-Steuerung und Touchscreen-AnzeigeDie wichtigsten Zubehörteile sind importierte und inländische hochwertige Marken, der Betrieb ist stabil und zuverlässig.

Funktionsbeschreibung:

Die Außenhülle und andere elektrische Komponenten des zu prüfenden Warmwasserbereiters abschälen.die Wärmeheizungsanlage mit installiertem Heizrohr wird bei Nenndruck mit einem Leck nachgewiesen, muss der Behälter mit einem Nenndruck von 100±5% versiegelt werden; Wasser bei Umgebungstemperatur (mit Ausnahme des Silizium-Kupferbehälters) in den Behälter injizieren und die Luft im Behälter entleeren;Dann wird der Behälter abwechselnd mit einem Druck zwischen 15% und (100±5)% des Nenndrucks unter Druck gesetzt.. Prozessdruckbelastung für 80K mal bei einer Frequenz von 20-40 mal/min. Am Ende jeder 10.000-fachen DruckbelastungDer Druck wird mindestens 10 min lang am maximalen Arbeitsdruck gehalten.Nach der Hochdruck- und Niederdruckprüfung sollte die Auskleidung ohne sichtbare signifikante Verformung sein.

Technische Parameter:

a. Prüfstation:1 (die maximale Füllmenge von 500 L erfüllt)

Wasserbehälter: ≤ 500 L (je nach Behälterkapazität und Anzahl der Stationen variiert)

c. Prüfwasserdruck: nach Standardaufgaberd, sollte es in zwei Gruppen festgelegt werden, d. h. 0,15 MPa bei Ablass des Drucks und 0,75 MPa bei Erhöhung des Drucks.

d. Höchstwasserdruck: ≤ 0,9 MPa

e. Prüffrequenz: 20 bis 40 Mal pro Minute (je nach Größe des Innenbehälters)

f. Prüfzeit: Pumpenantrieb, die Haltezeit kann gemäß den Prüfstandards von 0,2-3 Sekunden festgelegt werden.

g. Anzahl der Prüfungen: 0~999999 Mal kann festgelegt werden (die Anzahl der erforderlichen Prüfungen kann vorgegeben werden und wird automatisch nach Beendigung der vorgegebenen Prüfzeiten eingestellt).

h. Zykluszeit: 0~999999 mal kann eingestellt werden.

(Für jede 10.000 Versuche, halten Sie den Druck für 10 min unter einem Druck von 0,75 MPA, die nächste Prüfung kann durchgeführt werden nur Auskleidung ist ohne sichtbare signifikante Verformung)

i. Haltezeit des Drucks: Pumpenantrieb, die Haltezeit kann gemäß den Prüfstandards von 0,2-3 s eingestellt werden

j. Musterplatzierung: Horizontale und horizontale, linke und rechte Strukturen zur Auswahl durch den Kunden.

k. Mit Abschaltschutzfunktion hört der Zähler nach dem Abschalten an zu zählen und wird automatisch gespeichert, um Daten zu speichern.

l. Stoßdichtes Druckmessgerät des Zeigertyps (für die Anzeige des Stromdrucks und des Lebensdauerprüfdrucks verwendet, die Obergrenze des Drucks kann eingestellt werden), das Kugelventil wird vor das Druckmessgerät hinzugefügt,und der Wasserweg kann im Notfall geschlossen werden, um das Druckmessgerät zu schützen.

m. Der elektrische Teil der Ausrüstung hat eine Leckenschutzfunktion und die elektrische Steuerkammer ist an der Seite der Maschine installiert, die vollständig wasserdicht ist.

n. Die Ausrüstung hat die Funktion der Probenleckerkennung und -schutz. Wenn die Probe leckt, stoppt die Ausrüstung automatisch, nachdem die Detektionssonde erkannt wurde.Verhinderung unsicherer Unfälle.

o. Musteranschluss: Standardkonfiguration mit einem Anschluss von M14×1.5, und verschiedene Steckverbinder können nach den Proben bereitgestellt werden (Kunde sollten uns die Steckverbinder Typ / Größe und usw. anbieten, Kosten sind zusätzlich)

p. Wasserverbrauch: je nach Probenvolumen + 50 L, max. 500 L.

q. Stromversorgung: dreiphasige AC380V ± 10, 50HZ.

r. Abmessungen der Ausrüstung: WDH1800*900*2000mm
