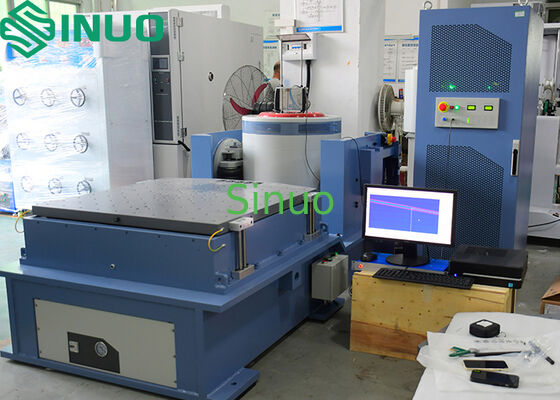

IEC 62133 Elektromagnetisches Vibrationstestsystem für Batterietests
Grundlegende Eigenschaften
Herkunftsort:
China
Markenname:
Sinuo
Zertifizierung:
Calibration Certificate(Cost Additional)
Modellnummer:
SN553
Handelsimmobilien
Mindestbestellmenge:
1
Preis:
Customized
Zahlungsbedingungen:
T/T
Lieferfähigkeit:
5 Sätze pro Monat
Spezifikationen
| Sine Force: | 4000kg.f | Random Force: | 4000kg.f |
| Shock Force: | 8000 kg.f | Frequency Range: | 1 ‰ 3000 Hz |
| Max. Displacement: | 100 mm p-p | Max. Speed: | 2,0 m/s |
| High Light: | IEC 62133 Batterie-Vibrationstester,Elektromagnetisches Schwingungsprüfsystem,Batterietestausrüstung mit Garantie |
||
Beschreibung des Produkts
IEC 62133 Elektromagnetische Vibrationsprüfung für die Batterieprüfung
Bei Vibrationsprüfungen wird eine Komponente oder ein Gerät simulierten Belastungen ausgesetzt, um die Reaktion auf reale Bedingungen zu beurteilen.Diese Prüfung ist für die Gewährleistung der Haltbarkeit und Zuverlässigkeit der Produkte in verschiedenen Branchen unerlässlich, von der Luft- und Raumfahrt bis hin zur Unterhaltungselektronik.
Sinuo arbeitet mit Ihnen zusammen, um maßgeschneiderte Vibrationsprüflösungen anzubieten, die über die Einhaltung grundlegender Compliance-Standards hinausgehen (einschließlich GB, GJB, UL, IEC, ASTM und mehr).Wir konzentrieren uns auf die spezifischen Herausforderungen Ihrer Anwendungen, die Sie mit den präzisen Testfähigkeiten ausstatten, die erforderlich sind, um die Markteinführungszeit zu beschleunigen, die Produktqualität zu verbessern und einen Ruf für Zuverlässigkeit und Exzellenz in Ihrer Branche zu erlangen.
Technische Parameter der Ausrüstung
Parameter des Elektromagnetischen Erregungsgenerators
| Parameter | Spezifikation |
|---|---|
| Maximale sinusförmige Erregungskraft | Höchstgewicht 4000 kg/h |
| Maximale zufällige Anregungskraft | 4 000 kg/m2 |
| Maximale Aufregungskraft durch Aufprall | Höchstgewicht 8000 kg/h |
| Frequenzbereich | 1 ‰ 3000 Hz |
| Höchstverlagerung | 100 mm p-p |
| Höchstgeschwindigkeit | 2.0m/s |
| Höchstbeschleunigung | 100G ((980 m/s2) |
| Resonanzfrequenz erster Ordnung | 2500 Hz ± 5% |
| Nutzlast | 1000 kg |
| Frequenz der Vibrationsisolation | 2.5 Hz |
| Durchmesser der beweglichen Spule | F440 mm |
| Gewicht der beweglichen Spirale | 60 kg |
| Flussdurchfluss | < 10 Gauss |
| Erlaubtes Exzentrikmoment | > 500 Nm |
| Größe der Ausrüstung | 1400 mm × 980 mm × 1230 mm (ohne vertikale Ausdehnungsplattform) |
| Gewicht der Ausrüstung | 2800 kg |
Digitale Schaltleistung Verstärker
| Parameter | Spezifikation |
|---|---|
| Ausgangsleistung | 50 KVA |
| Ausgangsspannung | 110Vrms |
| Ausgangsstrom | 500 Arms |
| SNR | ≥ 70 dB |
| Verstärkergröße | 910 mm × 620 mm × 2050 mm |
Servo-Schutzsystem
Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust
Digitale Vibrationssteuerung
| Parameter | Spezifikation |
|---|---|
| Hardware-Konfiguration | 2 gleichzeitige Eingangskanäle, 1 Ausgangskanal |
| Steuerungsfunktionsmodul | Sineus, zufälliger, klassischer Schock |
| Steuerrechner | Original-Markencomputer mit LCD-Monitor |
| Software | Englische Bedienung, Zeit- und Frequenzanalyse, Signalquelle, Sinusfrequenz-Sweep-Analyse usw. Es kann automatisch WORD-Testberichte generieren.Speichern der Signale und Daten, und die Prüfparameter und Analysefunktionen festlegen. |
| Beschleunigungssensor LTE C04A07 | Frequenzbereich: 1-8000Hz Empfindlichkeit: 30mv/g Temperaturbereich: -40 - 160°C |
Tabelle der vertikalen Ausdehnung
| Parameter | Spezifikation |
|---|---|
| Material | Magnesiumlegierung, anodisiert, mit Oberflächenhärte |
| Größe der Tabelle | 2000×1200 mm |
| Festloch | M10 rechteckige Verteilung 100mm*100mm Schraubhülse aus Edelstahl, langlebig und verschleißfest |
| Frequenz der oberen Nutzungsgrenze | Sineus 100 Hz, zufällig 200 Hz |
| Gewicht | Ungefähr 340 Kilo. |
Kühlventilator (einschließlich Schalldämpfer)
| Parameter | Spezifikation |
|---|---|
| Lüfterleistung | 15 kW |
| Lüfterdurchfluss | 81.6m3/s |
| Ventilatordruck | 0.075kgf/cm2 |
Elektrische Anforderungen
| Parameter | Spezifikation |
|---|---|
| Stromversorgung | Dreiphasige 5-Draht 380V/50Hz 75 KVA |
| Druckluft | 0.6Mpa |
| Bodenwiderstand | ≤ 4Ω |
Systemmerkmale
- Hohe Leistung und Zuverlässigkeit:Alle Eingangskanäle verfügen über 24-Bit-Auflösungs-ADCs, geringe Geräuschbelastung,mit einer Breite von mehr als 10 mm,.
- Einfach zu bedienen:Windows-basierte Anwendungssoftware mit automatischem Assistenten und Testberichtsgenerierungsfunktionen.
- Leistungsstarke Funktionen und Flexibilität:Vielseitige Vibrationssteuerungsplattform, die für mehrere komplexe Aufgaben geeignet ist.
- Prüfsicherheit:Kleinschwere Signalsteuerung für Systemvorschau, mehrfache Sicherheitsüberprüfungen und Verriegelungseinstellungen.
- Erstellung des Prüfberichts:Einmalige Generierung von Testberichten in Word- oder PDF-Format.und Zeit/Frequenz-Domänenkurven.
