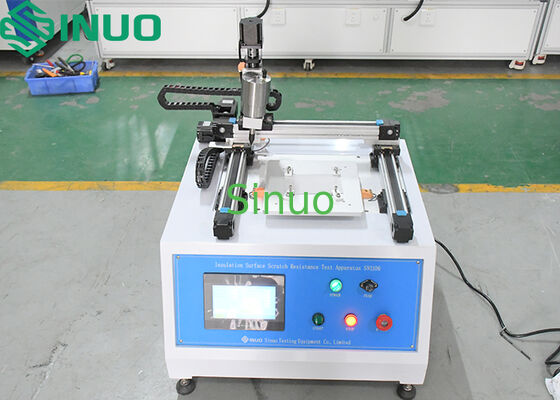

IEC 60335-2 Automatische Isolieroberflächen-Kratzwiderstandsprüfung
| Test Station: | Eine Station | Control System: | SPS + Touchscreen |
| Scratching Speed: | 0-25 mm/s verstellbar | Scratching Times: | 0-9999 mal |
| Test Bench: | Um 90° drehbar | Scratching Pressure: | 10N ± 0,5N 30N |
| Scratching Pin: | Gehärteter Stahlstift mit einem Winkel von 40℃ | Scratching Angle: | 80° bis 85° zur Horizontalen |
| High Light: | Isolationsprüfgerät IEC 60335-2,Automatischer Kratzwiderstandstester,Oberflächenprüfgeräte für elektrische Geräte |
||
- Verwendet einen gehärteten Stahlstift mit 40° konischer Spitze und 0,25 mm ± 0,02 mm Radius
- Stift in einem Winkel von 80° bis 85° zur Horizontalen mit einer axialen Kraft von 10 N ± 0,5 N gehalten
- Kratzgeschwindigkeit von ca. 20 mm/s
- Erzeugt zwei parallele Kratzer, die so angeordnet sind, dass Interferenzen vermieden werden
- Kratzer bedecken ca. 25 % der Isolationslänge
- Zweiter Satz von Kratzern wird in einem Winkel von 90° zum ersten Paar ohne Kreuzung angefertigt
- SPS + Touchscreen-Steuerungssystem für präzisen Betrieb
- Schrittmotorantrieb für präzise Bewegungssteuerung
- 90° Auto-Rotation-Teststand für vertikale und horizontale Tests
- Programmierbare Kratzdistanz, -zeiten und -geschwindigkeitsparameter
| Parameter | Spezifikation |
|---|---|
| Eingangsspannung | 115 V 60 Hz |
| Teststationen | Eine Station |
| Steuerungssystem | SPS + Touchscreen |
| Antriebsart | Schrittmotorantrieb |
| Kratzgeschwindigkeit | 0-25 mm/s einstellbar, Voreinstellungsfunktion |
| Kratzzyklen | 0-9999 Mal, Voreinstellungsfunktion |
| Kratzdistanz | Ca. 25 % der Isolationslänge, Voreinstellungsfunktion |
| Teststand | 90° Rotationsfähigkeit |
| Kratzdruck | 10N±0.5N 30N |
| Kratzstift | Gehärteter Stahlstift mit 40° konischer Spitze, 0,25 mm ± 0,02 mm Radius |
| Kratzwinkel | 80° bis 85° zur Horizontalen |
