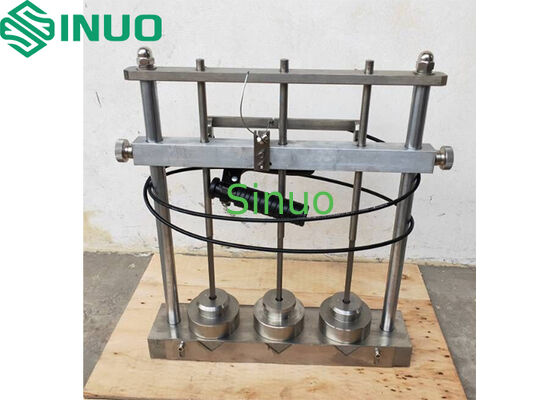

IEC61386-1:2017 Klausel 10.3 Schlagprüfgerät bei niedriger Temperatur
| Test stations: | Drei Stationen | Specimen length: | 200 ± 5 mm |
| Drop masses: | 0,5 kg, 1,0 kg, 2,0 kg, 6,8 kg (je drei Stück), Toleranz +1 0 % | Drop height: | 100 mm, 300 mm, Toleranz ±1 %, einstellbar |
| Steel anvil: | Ø20 mm, unterer Bogenradius R300, 100 g | Release method: | Manuelle, mechanische Entriegelung mit Verriegelung |
| High Light: | Schlagprüfgerät für niedrige Temperaturen nach IEC61386-1,elektrische Prüfgeräte mit Garantie,Abschnitt 10.3 Schlagprüfeinrichtung |
||
IEC 61386-1:2017 Abschnitt 10.3 Aufprallprüfgerät bei niedrigen Temperaturen
Produktinformationen:
Anwendbare Normen: IEC 61386-1:2017
Exemplare und Anwendungsbereich: geeignet für Metall-, Nichtmetall- und Verbundleitungen zum Schutz und zur Steuerung isolierter Leitungen und/oder Kabel für elektrische oder Kommunikationssysteme bis zu AC 1000 V und/oder DC 1500 V.
Zweck der Prüfung: Bewertung der mechanischen Stoßfestigkeit von Leitungen nach Niedertemperaturkonditionierung.
Prüfprinzip: Das Exemplar wird von einem fallenden Hammer getroffen, der aus einer bestimmten Höhe frei freigesetzt wird.
Struktur und Merkmale:
Dieses Gerät wird zusammen mit einer Niedertemperaturkammer verwendet.
Das Gerät sollte auf einer festen horizontalen Oberfläche platziert werden.
Vor der Prüfung wird die Probe in einer geeigneten Niedertemperaturkammer konditioniert, und die Aufprallprüfung ist innerhalb von 10 Sekunden nach dem Entfernen aus der Kammer abzuschließen.
Technische Parameter:
|
- Nein. Ich weiß nicht. |
Artikel |
Parameter |
|
1 |
Modell |
SN2127A |
|
2 |
Prüfstellen |
Drei Stationen |
|
3 |
Länge der Probe |
200 ± 5 mm |
|
4 |
Massen für das Herunterwerfen von Hammern |
0.5 kg, 1,0 kg, 2,0 kg, 6,8 kg (je drei Stück), Toleranz+ 1 0% |
|
5 |
Fallhöhe |
100 mm, 300 mm, Toleranz ± 1%, einstellbar
|
|
6 |
Stahlnabel |
Ø20 mm, Bodenbogenradius R300, 100 g |
|
7 |
Freisetzungsmethode |
Manuelle mechanische Freisetzung mit Verschluss |
|
8 |
Strukturentwurf |
|
IEC 60335-1 Abschnitt 22.5 Restspannungstester Prüfbereich 5 ~ 150 V Prüfimpedanz ≥ 1000 MΩ
