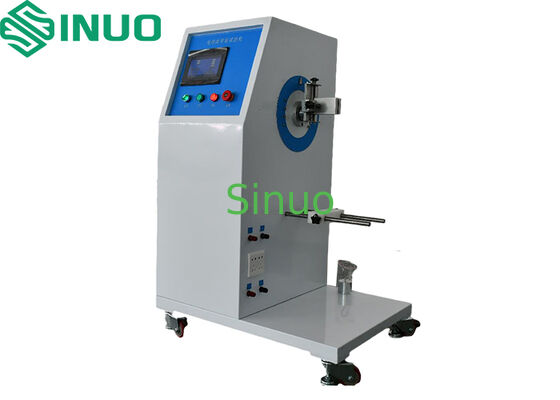

IEC 61386-1&23 Flexibler Leitungsanzeiger für Biegung 0-360° einstellbar
  • Name
  • Name
  • Name
  • Name

IEC 61386-1&23 Flexibler Leitungsanzeiger für Biegung 0-360° einstellbar

MOQ: 1
Preis: Verhandlungsfähig
Standardverpackung: Sperrholzkiste
Lieferfrist: 30 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 10 Sätze pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SN1915
Teststationen:
Einzelstation
Fahrmodus:
Servomotorantrieb
Biegewinkel:
0–360° verstellbar
Biegegeschwindigkeit:
0–60 Zyklen/Min
Biegezyklen:
0–999.999
Exemplarfestklemmen:
Mechanische Klemmung
Beschreibung des Produkts

IEC61386-1 Flexrohr-Biegeprüfgerät 0-360° verstellbar



Produktinformationen:


Anwendbare Normen:
IEC61386-1:2017Absatz 10.5

IEC61386-23:2021Absatz 10.5



Prüfobjekte & Anwendungsbereich: Geeignet für metallische, nichtmetallische und Verbundrohre oder Fittings für elektrische oder Kommunikationssysteme bis AC 1000 V und/oder DC 1500 V.



Prüfzweck: Zur Bewertung, ob Rohrverbindungsstücke mit Anschlüssen die mechanischen Leistungsanforderungen für Biegefestigkeit erfüllen.



Prüfprinzip: Ein Servomotor treibt einen Drehtisch an, um das Flexrohr mit einer vorgegebenen Geschwindigkeit und einem vorgegebenen Winkel nach links und rechts zu biegen. Die Maschine stoppt automatisch, wenn die voreingestellte Anzahl von Zyklen erreicht ist.

IEC 61386-1&23 Flexibler Leitungsanzeiger für Biegung 0-360° einstellbar 0



Aufbau der Ausrüstung:

Servomotorantrieb mit großer Aluminium-Befestigungsplatte für große Prüfobjekte, stellt sicher, dass die Schwenkachse so nah wie möglich am Kabeleinführungspunkt des Fittings ausgerichtet ist, wodurch die seitliche Verschiebung des Kabels und die Last minimiert werden.



Technische Parameter:

Nr.

Artikel

Parameter

1

Stromversorgung

AC 220 V ±10%, 50–60 Hz, 0,75 kW

2

Prüfstationen

Einzelstation

3

Elektrische Steuerung

Integrierte SPS-Steuerung mit 7-Zoll-HMI-Touchscreen

4

Antriebsart

Servomotorantrieb

5

Prüfobjektklemmung

Mechanische Klemmung, verstellbare Klemmposition

6

Biegewinkel

0–360° verstellbar (voreingestellte Optionen: ±30°, ±45°, ±60°, ±90°)

7

Biegerichtung

IEC 61386-1&23 Flexibler Leitungsanzeiger für Biegung 0-360° einstellbar 1

8

Biegegeschwindigkeit

0–60 Zyklen/min (voreinstellbar; Standard 40 Zyklen/min)

9

Biegezyklen

0–999.999 voreinstellbar (Standard 5.000 Zyklen)

10

Stützblöcke

Höhe Z: verstellbar 0–300 mm

Mittenabstand: verstellbar 0–100 mm

Unterseite Fase R2, Oberseite Fase R1

11

Gesamtmaße

ca. 800 × 800 × 1300 mm (B × H × T)

12

Gewicht

130 kg


Stichworte:

Wechselstrom-hipot Testgerät,

GlühdrahtTestgerät,

elektrisches InstallationsTestgerät
