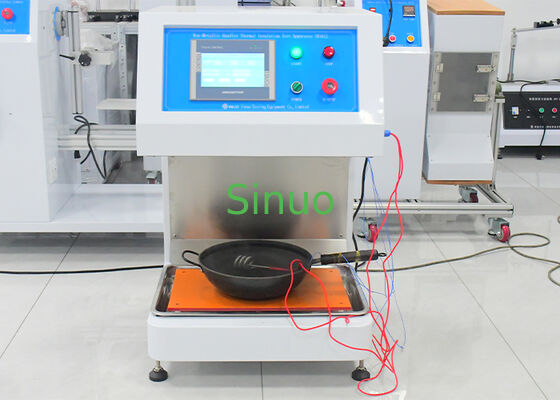

TZS 683:2022 Klausel 10.7 Prüfgerät für die Wärmeisolierung von nichtmetallischen Griffen
| Test Station: | Einzelstation | Control Method: | SPS-Steuerung |
| Platform size: | 400 mm * 400 mm | Temperature channel: | 4 Kanäle |
| Heating temperature: | Rt. ~ 100 °C | Test time: | 0-99H99M99S |
| High Light: | Wärmeisolator mit nichtmetallischen Griffe,Elektrische Prüf-Dämmgeräte,TZS 683 Abschnitt 10.7 Prüfgeräte |
||
- Das Geschirr ist mit Wasser bei 23 °C + 2 °C bis zu 90% seiner vorgesehenen Kapazität zu füllen und den Deckel (falls vorhanden) in Position zu setzen.
- Das Wasser wird mit einer in das Wasser eingetauchten elektrischen Heizspule erhitzt, so dass er innerhalb von 15 bis 20 Minuten den Siedepunkt erreicht.
- Die Temperatur des Griffes ist mindestens 15 Minuten nach dem Anfangen des Wasserkochens mit Thermoelementen zu messen, die an den in Abbildung 1 angegebenen Punkten A und B befestigt sind.
- Die Temperatur ist zu erfassen und mit den angegebenen zu vergleichen.
| Parameter | Spezifikation |
|---|---|
| Kontrolle | PLC-Steuerung, 7" Touchscreen-Betrieb |
| Bahnhof | Einzelne Station |
| Größe der Plattform | 400 mm × 400 mm |
| Kanal für die Temperaturerfassung | 4 Kanäle (A-Punkt, B-Punkt, Umgebungstemperatur, Reserve) |
| Heiztemperatur | Rt ~ 100°C |
| Temperaturmessmethode | Mit Thermoelementen, die an den in Abbildung 1 angegebenen Punkten A und B befestigt sind |
| Prüfzeit | 0-99H99M99S, kann auf dem Touchscreen voreingestellt werden |
| Elektrische Heizspule | Die elektrische Heizspule kann in Wasser eingetaucht werden.Die elektrische Heizspule wird so gesteuert, dass sie Wasser bis zum Sieden erhitzt, wobei die Dauer von 15 bis 20 Minuten beträgt. |
| Temperaturerfassung | Touchscreen-Display, Temperatur und Zeit können angezeigt werden |
| Stromversorgung | AC220V, 50Hz, 3 kW |
