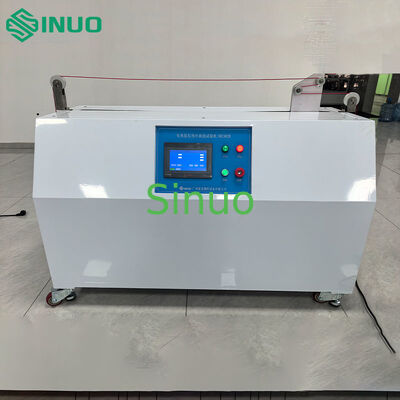

Prüfgerät für Biegeprüfung von Heizdrähten für Heizdecke 0,33 m/s
| Applied Standard: | IEC60335-2-17: 2019 Abbildung 110 | Applied UUT: | Heizelement / interne Verkabelung |
| Load Current: | 50 mA | Testing Distance: | 1000 |
| Control Method: | PLC-Steuerung, Touchscreen-Betrieb | Test Frequency: | 0 - 999999, voreinstellbar |
| Testing Speed: | 0,33 Meter pro Sekunde | Alarm Function: | Alarm bei Drahtbruch |
| High Light: | Heizdrahtprüfgerät für Heizdecke,Biegeprüfgerät 0,33m/s |
||
- GB/T4706.8-2024 "Sicherheit von Haushaltsgeräten und ähnlichen elektrischen Geräten - Teil 8: Besondere Anforderungen an elektrische Decken, elektrische Pads,Elektrobekleidung und ähnliche flexible Heizgeräte" Abschnitt 21.111.1
- IEC60335-2-17:2019 "Haushalts- und ähnliche elektrische Geräte - Sicherheit - Teil2-17:Besondere Anforderungen an Decken, Unterlagen, Kleidung und ähnliche flexible Heizgeräte"
Zweck:Prüfung der Biegebeständigkeit der internen Verkabelung innerhalb flexibler Bauteile und Prüfung der Fähigkeit des Isolationshülses, sichere elektrische Eigenschaften zu erhalten
- Abmessungen:Bei der Verwendung von "Fertigungskörpern" ist der Wert der Fertigungskörper zu messen, wenn die Fertigungskörper für die Verwendung von "Fertigungskörpern" nicht mehr als 5 mm beträgt.
- Gewicht:180 kg
- Entwurf:Bodenstandkonfiguration mit motorbetriebenem Trolley mit wechselnden Bewegungen
- Betrieb:Touchscreen-Schnittstelle
- Stromversorgung:AC220V ± 10%/50-60Hz
- Temperatur:0 bis 40 °C
- Luftfeuchtigkeit30% bis 90%
| Parameter | Spezifikation |
|---|---|
| Arbeitsplatz | Einzelne Station |
| Steuerung und Betrieb | PLC-Steuerung, Touchscreen-Betrieb |
| Probenlänge | Je nach Probenlänge |
| Laststrom | 50 mA |
| Testgeschwindigkeit | 0.33 m/s |
| Testschlaglänge | 1000 mm |
| Testfrequenz | 0 - 999,999, vor eingestellt |
| Durchmesser der Riemenscheibe | Zwei Schleier mit R4-Radius-Rillen an der Oberseite und Rillenboden mit einem Durchmesser von Φ25 mm, anpassbar |
| Kombinierte Gewichte | Zwei 0,25 kg Gewichte, zwei 0,5 kg Gewichte und mehrere 0,1 kg Gewichte (zum Geraden Draht) |
| Alarm für Drahtbruch | Automatische Alarmierung und Abschaltung, wenn während der Prüfung kein Strom fließt |
| Sicherheitsschutz | Einschließlich Leckenschutz, Überlastschutz und Notstoppschutz |
