IEC60335-2-30 Fig.103 Elektrische Geräte Raumheizung Oberflächentemperaturanstiegstester

IEC60335-2-30 Fig.103 Elektrische Geräte Raumheizung Oberflächentemperaturanstiegstester

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzkiste
Lieferfrist: 20 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 20 Sätze pro Monat
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SN1102D
Angewandter Standard:
IEC 60335-2-30
Angewandte Klausel:
Abschnitt 11.2 Abbildung 103
Elementmaterial:
Schwarzes Sperrholz
Elementabmessungen:
760 × 470 × 470 mm
Vergleichtbaustoffdicke:
Ca. 20 mm
Lochdurchmesser:
15 mm
Hervorheben:

IEC60335-2-30 Temperaturprüfer für Raumheizungen

,

Raumheizungstemperaturprüfer

,

Tester für den Anstieg der Oberflächentemperatur von Raumheizungen

Beschreibung des Produkts
Prüfgerät für die Oberflächentemperaturerhöhung von Raumheizgeräten gemäß IEC 60335-2-30, Abbildung 103
Produktübersicht

Diese Testecke entspricht den Anforderungen von Abschnitt 11.2, Abbildung 103 der IEC 60335-2-30:2009+AMD1:2016 +AMD2: 2021.

IEC 60335-2-30 Room Heater Test Corner diagram and setup illustration
Anwendungen

Diese Testbox besteht aus matt schwarz lackiertem Sperrholz mit einer Dicke von ca. 20 mm. Wand A kann in unterschiedlichen Abständen vom hinteren Ende der Testbox positioniert werden.

Die Testbox wird in der Testecke platziert, mit Seite B an einer Wand der Testecke und dem schrägen Ende der Testbox an der anderen Wand. Die Testecke muss mindestens 470 mm breit, 760 mm tief und 470 mm hoch sein.

Die Kabinenheizung wird in der ungünstigsten Position gemäß den Anweisungen des Herstellers in die Testbox gestellt, falls sie in die Testbox passt, und mit dem Abstand L = 0 mm. Der kürzeste Abstand zur Wand der Testbox darf nicht geringer sein als der in den Anweisungen des Herstellers für den kürzesten zulässigen Abstand zwischen dem Heizungsauslass und den Innenflächen des Kraftfahrzeugs angegebene Abstand. Wand A der Testbox kann verschoben werden, um L auf einen maximalen Abstand von L = 220 mm zu erhöhen.

Wenn der Hersteller keine Anweisungen für die Platzierung der Kabinenheizung geliefert hat oder wenn die Heizung nicht in die Testbox passt, wird die Kabinenheizung in der ungünstigsten Position auf dem Boden der Testecke platziert. Heizungen mit PTC-Heizelementen werden von den Wänden ferngehalten, wenn dies zu höheren Temperaturen führt.

Die Temperaturerhöhung des Filzpolsters wird mittels Thermoelementen bestimmt, die an kleinen geschwärzten Scheiben aus Kupfer oder Messing mit 15 mm Durchmesser und 1 mm Dicke befestigt sind. Die Scheiben werden auf der Oberfläche des Polsters platziert.

Die Sonde kann mit einer Laborstativklemme oder einem ähnlichen Gerät an Ort und Stelle gehalten werden. Jedes Messgerät, das die gleichen Ergebnisse wie die Sonde liefert, kann verwendet werden.

Hauptmerkmale
  • Konformität mit IEC-Normen: Hergestellt gemäß den Anforderungen von IEC 60335-2-30 Abschnitt 11.2 und Abbildung 103.
  • Simulierte Raumecke: Bildet eine reale Innenecke aus Boden und zwei vertikalen Wänden nach, um zuverlässige Testergebnisse für Heizgeräte zu liefern.
  • Mattschwarze Oberfläche: Innen- und Außenflächen sind mit mattschwarzer Farbe für eine gleichmäßige Wärmeabsorption versehen.
  • Vielseitige Thermoelementmontage: Vorgebohrte Löcher im Abstand von 10 cm erleichtern die Installation von Temperatursensoren.
  • Robuste Konstruktion: Gefertigt aus ca. 20 mm dickem Sperrholz, mit solider Konstruktion und langer Lebensdauer.
Technische Spezifikationen
Artikel Spezifikation
Standard IEC 60335-2-30:2009 + AMD1:2016 + AMD2:2021
Abmessungen 760 × 470 × 470 mm
Material Sperrholz
Sperrholz Dicke Ca. 20 mm
Bohrungsabstand 100 mm
Bohrungsdurchmesser 15 mm
Oberflächenbehandlung Innen und außen schwarz lackiert

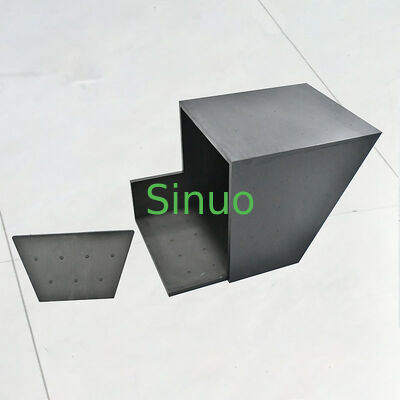

IEC 60335-2-30 Room Heater Test Corner front view showing black plywood construction and drilled holes
Close-up view of test corner showing precise hole spacing and surface finish
