IEC 62196-1:2014-konformer EV-Stecker-Einsteck- und Ausziehkrafttester

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzkiste
Lieferfrist: 30 Tage
Zahlungs-Methode: T/T
Lieferkapazität: 10 Sätze pro Monat
Ausführliche Information
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SNQC1019S
Testkraft:
10~1000N
Ladegenauigkeit:
±0,5 %
minimale Last:
0,01n
Verschiebungsauflösung:
0,01 mm
Einfügungsrichtung:
Vertikal
Testgeschwindigkeit:
0.01~100mm/min
Hervorheben:

Konformer Steckerprüfer für Elektrofahrzeuge

,

Elektrofahrzeug-Stecker-Abzugstester

,

IEC 62196-1 Kraftprüfer

Beschreibung des Produkts
Einheitliche Prüfstelle für Elektrofahrzeuge
Produktübersicht

DieIEC 62196-1 EV-Steck-Einsatz- und Abzugskräfteprüferist für die Bewertung der mechanischen Leistung von Ladeanschlüssen für Elektrofahrzeuge, einschließlich EV-Steckdosen, Fahrzeugkopplungen, Ladesteckdosen und Sperrvorrichtungen, ausgelegt.

Diese Prüfgeräte messen die Ein- und Abzugskraft während der An- und Abschaltprozesse, um sicherzustellen, dass die Ladeoberflächen die mechanischen Anforderungen gemäßIEC 62196-1:2014.

Ausgestattet mit einem Servomotorantriebssystem, einem hochpräzisen Kraftsensor, einer intelligenten Steuerung durch PLC und einer Touchscreen-Betriebsschnittstelle, ermöglicht der Tester eine genaue Kraftmessung,automatische Spitzenkraft-Einordnung, und Echtzeit-Kraftverschiebungskurvenanalyse.

Es wird weit verbreitet von Herstellern von EV-Ladegeräten, Automobilkomponentenlabors, Drittzertifizierungsorganisationen,und Prüfstellen für Elektrofahrzeuge zur Überprüfung der Zuverlässigkeit von Ladeanschlüssen.

Normenkonformität:
Standards Beschreibung
IEC 62196-1:2014 Steckdosen, Steckdosen, Fahrzeugkopplungen und Fahrzeug-Einläufe

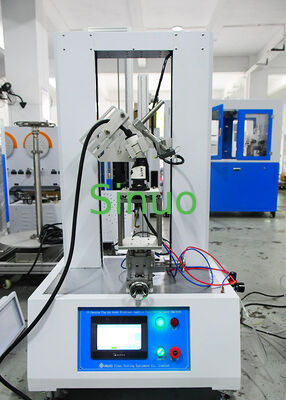

IEC 62196-1:2014-konformer EV-Stecker-Einsteck- und Ausziehkrafttester
Anwendung

Der EV-Steck-Einsatz- und Abzugskraftprüfer eignet sich für die mechanische Kraftprüfung von

  • Elektrofahrzeug-Ladestecker
  • Elektrofahrzeugladekonnektoren
  • Koppler für Fahrzeuge
  • Steckdosen für Fahrzeuge
  • Ladeoberflächenverriegelungsmechanismen
  • AC/DC-leitfähige Ladesysteme
Prüffunktionen
Prüfpunkt Beschreibung
Prüfung der Einsetzkraft Messung der Kraft, die erforderlich ist, um einen EV-Ladeanschluss vollständig in die Steckdosenschnittstelle zu stecken
Anziehkraftprüfung Messung der Zugkraft, die zur Entfernung des Ladeanschlusses erforderlich ist
Versuch der Verriegelungskraft Bewertet die mechanische Leistung von Verbindungsverschlussstrukturen
Analyse der Kraftkurve Aufzeichnungen der Kraftänderungen während des Ein- und Abzugsprozesses
Spitzenkraftdetektion Automatische Erfassung des maximalen Kraftwerts während der Prüfung
Produktmerkmale
Hochpräzise Kraftmesssysteme

Der Tester verwendet eine Präzisionslastzelle, um Kraftveränderungen in Echtzeit mit hoher Genauigkeit zu überwachen.

Bewegung unter Servomotorsteuerung

Das Servoantriebssystem sorgt für eine reibungslose und stabile vertikale Bewegung und sorgt für wiederholbare Testergebnisse unter kontrollierten Drehzahlbedingungen.

Intelligente Steuerung mit Steuerungssystem

Ein PLC-basiertes Steuerungssystem mit einer farbigen Touchscreen-Schnittstelle ermöglicht es den Bedienern, Testparameter festzulegen, den Teststatus zu überwachen und Kraftverschiebungskurven bequem zu analysieren.

Flexible Testkonfiguration

Die Ausrüstung unterstützt maßgeschneiderte Kraftbereiche und verschiedene Ladeanschlüsse nach Kundenanforderungen.

Konstruktion des Sicherheitsschutzes

Die eingebauten Überlastmelder und Leckenschutzfunktionen verbessern die Betriebssicherheit während der Prüfung.

Technische Parameter:
Prüfstation Einzelne Station
Elektrische Steuerung Intelligente integrierte Steuerung mit PLC, Farb-Schnittstelle zwischen Mensch und Maschine
Antriebsmodus Servomotorantrieb
Wert der Prüfkraft 10~1000N, andere Bereiche können angepasst werden
Belastungsgenauigkeit ± 0,5%
Anzeige der Mindestlast 0.01N
Anzeige mit Mindestverlagerung 0.01 mm
Einfügungsrichtung Vertikal
Prüfgeschwindigkeit 00,01 ~ 100 mm/min
Prüffläche Verdickte lasttragende Stahlplatten
Aufzugsvorrichtung Präzisionsrutsche
Inhaber der Probe Eine spezielle Befestigung für die Ladung Pistole Schnittstelle, andere Stile müssen angepasst werden
Schützen Überstärkealarm, Leckenschutz
Stromversorgung AC220V ± 10%/50Hz, Leistung 1 kW
Ausrüstungsgröße und Gewicht Um die W500*D850*H1550mm, Gewicht: ca. 120kg
Warum wählen Sie diese Elektrofahrzeug-Steckkraftprüfgeräte?
  • Einheitlich für die Prüfung von Elektrofahrzeug-Ladesteckern
  • Genaue Messung der Ein- und Abzugskraft
  • geeignet für Hersteller und Laboratorien von Elektrofahrzeugladekonnektoren
  • Die servo-gesteuerte Bewegung sorgt für eine stabile und wiederholbare Prüfung
  • Unterstützt maßgeschneiderte Vorrichtungen für verschiedene EV-Ladeoberflächen
  • Ideale Lösung für die Qualitätskontrolle der Ladesysteme für Elektrofahrzeuge
