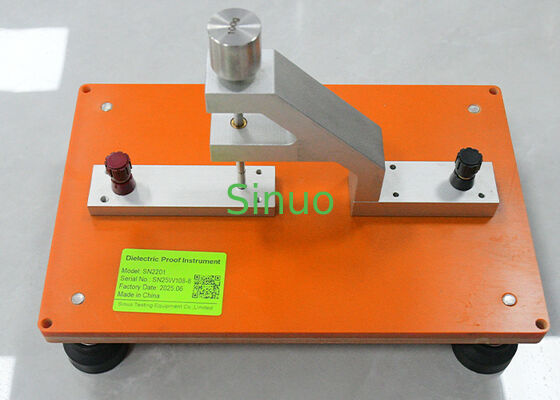

Prüfgerät für elektrische Festigkeit von fester Isolierung gemäß IEC 62368-1, Abbildung 29

DieElektrische Festigkeitsprüfungsinstrumentist eine spezielle Prüfvorrichtung zur Bewertung der dielektrischen Festigkeit und der Isolationsleistung fester Isolierstoffe gemäßIEC 62368-1:2023 Abschnitt 5.4.9.1, Abbildung 29.

Das Gerät ist so ausgelegt, dass es während der Prüfung die angegebenen mechanischen Kontaktbedingungen auf eine Isolierprobe anwendet.Unterstützung von Laboratorien bei der Prüfung, ob das Material unter den in der geltenden Sicherheitsnorm festgelegten Bedingungen eine ausreichende elektrische Isolierung aufrechterhalten kann.

Das hier.Prüfgerät nach IEC 62368-1 Abbildung 29ist besonders geeignet für Labor für elektrische Sicherheit, Produktzertifizierungslabor,Forschungs- und Entwicklungsabteilungen und Hersteller, die die Prüfung von Isolationsmaterialien für elektrische und elektronische Geräte durchführen.

Die SN2201 ist in zwei Konfigurationen für verschiedene Probenanforderungen erhältlich.Φ 5-100 und Φ 6.4-50.

Die solide Isolierung ist ein wichtiger Bestandteil der elektrischen Sicherheit, da sie unbeabsichtigte Stromwege zwischen leitfähigen Teilen verhindert.Das Isoliermaterial muss möglicherweise spezifizierten elektrischen und mechanischen Belastungen standhalten, ohne dass die Isolierleistung abfällt oder abnimmt..

Der SN2201 ist als eine normenspezifische Prüfvorrichtung nach IEC 62368-1 Abbildung 29 für diese Art von Bewertung konzipiert.

Typische Anwendungen sind die Prüfung und Verifizierung von:

• Feste elektrische Dämmstoffe
• Isolierbleche und -schranken
• Elektrische und elektronische Komponenten
• Isolierkonstruktionen, die in Geräten verwendet werden
• Kabel und zugehörige Isoliermaterialien
• Isolierkomponenten für Transformatoren
• Elektrische Isolatoren
• Sicherheitskritische isolierende Teile

Das Gerät kann in das umfassendere Prüfsystem der IEC 62368-1-Konformität eines Elektrosicherheitslabors integriert werden, zusammen mit anderen Prüfsystemen für die dielektrische Festigkeit, Isolationsbeständigkeit,Zugänglichkeits- und mechanische Sicherheitsprüfgeräte.

Die Prüfung beruht auf der Festlegung der angegebenen Kontaktbedingungen zwischen der Prüfprobe und den entsprechenden Prüfkomponenten.

Abhängig von der Versuchsanordnung werden die geeignete Klemme und die geeignete Metallstange ausgewählt.nach dem die angegebene Prüfkonfiguration zur Bewertung hergestellt werden kann.

Die SN2201 bietet zwei Metallstangenoptionen für die in Abbildung 29 angegebenen Konfigurationen:

• Φ5 ± 0,1 mm Metallstange, 100 g
• Φ6,4 mm Metallstange, 50 g

Diese Konfiguration ermöglicht es den Laboratorien, wiederholbare Prüfungen durchzuführen und gleichzeitig die für die anwendbare Prüfregelung festgelegten Anforderungen an die Abmessungen und Last zu erfüllen.
