IEC60335-2-84 Multifunktionaler mechanischer Festigkeitsprüfer für intelligente Toilettensitze und -abdeckungen

Das SN1901 Prüfgerät für die mechanische Festigkeit von Toilettensitz-Abdeckungen wurde speziell entwickelt, um die Anforderungen von IEC 60335-2-84:2019 — Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke — Teil 2-84: Besondere Anforderungen für Toiletten-Geräte zu erfüllen. Dieses Prüfgerät erfüllt die vollständige Palette der obligatorischen mechanischen Festigkeitsprüfungen gemäß Abschnitt 21 Mechanische Festigkeit, einschließlich der Abschnitte 21.101, 21.102 und 21.103. Es überprüft beheizte Sprühsitze, Toiletten-Sitz-Abdeckungen und Gehäuse gegen statische Lasten, seitliche Kräfte und wiederholte zyklische mechanische Belastungen, die im täglichen Haushaltsgebrauch auftreten.

• Intelligenter beheizter Toilettensitz mit Bidetfunktion
• Elektrischer Toilettensitz mit Sprühfunktion
• Toiletten-Sitz-Abdeckungs- und Deckel-Baugruppe
• Integrierte intelligente Toiletten-Sitz-Gehäuse-Einheit
• Automatische Sitzabdeckungs-Vorrichtungsgruppen
• Beheizte Sitz-Kunststoff-Strukturkomponenten

Gemäß den Anforderungen der IEC 60335-2-84 definiert die Norm vier Kernprüfungen der mechanischen Festigkeit:

1. Statische Lastprüfung am Toilettensitz (Deckel geöffnet)
2. Statische Lastprüfung am Toilettensitz (Deckel geschlossen)
3. Seitliche Kraftprüfung am vorderen Rand der Sitz-Abdeckung
4. 20.000-Zyklen-Prüfung auf wiederholte zyklische Druckbelastung

Jede Station kann mit unabhängigen Kraft-, Haltezeit- und Zyklusparametern eingestellt werden. Eine Station kann eine statische Lastprüfung durchführen, während eine andere eine seitliche Kraftprüfung durchführt und die dritte 20.000-Zyklen-Druckprüfung ausführt. Diese All-in-One-Fähigkeit erfüllt vollständig jede Klauselanforderung in IEC 60335-2-84 Abschnitt 21.

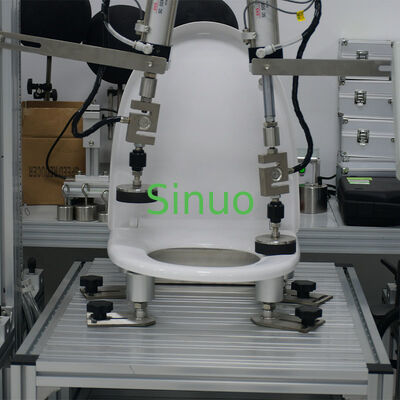

Die Maschine verwendet eine Zylinderantriebsstruktur + SPS & Touchscreen-Intelligenzsteuerung, ausgestattet mit drei unabhängigen Prüfstationen. Ein hochpräziser Kraftsensor erfasst Echtzeit-Lastwerte. Benutzer können Prüfkraftgröße, Krafthaltezeit, Anstellwinkel und Zykluszählungen konfigurieren. Eine normkonforme Gummi-Stahl-Druckscheibe ist vormontiert für eine gleichmäßige Kraftverteilung gemäß Normspezifikation. Alle Prüfparameter und Prüfprotokolle können gespeichert und für Zertifizierungslaborberichte exportiert werden.

• Speziell entwickelt für die Prüfung der mechanischen Festigkeit von Toiletten-Geräten gemäß IEC 60335-2-84 Abschnitt 21
• 4 standardmäßig erforderliche Prüfungen können auf einer Einheit gemeinsam durchgeführt werden: Sitz-Statiklast (Deckel offen/geschlossen), Sitz-Abdeckungs-Seitenkraft und 20.000-Zyklen-Druckprüfung
• 3 unabhängige Prüfstationen — führen Sie mehrere verschiedene Prüfgegenstände gleichzeitig durch, um den Durchsatz des Labors zu erhöhen
• Kraftbereich: 0–2000 N, Genauigkeitsklasse 0,5, deckt die Standard-Prüflastanforderungen von 890 N, 1250 N und 1500 N vollständig ab
• Ausgestattet mit einer standardmäßigen Φ300 mm Gummi-Stahl-Verbunddruckscheibe (Gummi-Scheibe Shore A70°, wie von IEC 60335-2-84 gefordert)
• Einstellbarer Anstellwinkel; konfigurierbare Kraft-Haltezeit 0–99,9 s
• Programmierbare Zykluszahl — erfüllt die Anforderung der wiederholten Spannungsprüfung mit 20.000 Zyklen gemäß Abschnitt 21.103.1
• SPS + Farb-Touchscreen-Bedienung mit Echtzeit-Kraftwertanzeige, Speicherung und Export von Prüfdaten
• Robuster geschweißter Rahmen und stabile Plattform zur Vermeidung von Verschiebungen während langer statischer Haltezeiten und zyklischer Belastung

Die meisten universellen Druckprüfgeräte auf dem Markt können nur einfache Einpunkt-Druckprüfungen durchführen. Ihnen fehlt die normspezifizierte Gummi-Stahl-Druckscheibe und sie sind auf nur eine Station beschränkt. Labore müssen in der Regel mehrere separate Maschinen kaufen, um die vier obligatorischen mechanischen Festigkeitsprüfungen der IEC 60335-2-84 abzuschließen. Dies führt zu höheren Investitionskosten, größerem Platzbedarf und zusätzlichem Kalibrierungs- und Wartungsaufwand.

1. Vollständige 4 Standard-Prüfgegenstände auf einer Maschine, und Prüfungen können gleichzeitig durchgeführt werden. Statische Sitzlast (Deckel offen), statische Sitzlast (Deckel geschlossen), Seitenkraft auf die Sitz-Abdeckung und 20.000-Zyklen-Wiederholungsdruck können parallel über die 3 Stationen durchgeführt werden, was vollständig der IEC 60335-2-84 Abschnitt 21 entspricht. Keine zusätzlichen separaten Prüfvorrichtungen erforderlich.
2. Vorkonfigurierter Standard-Gummi-Stahl-Verbund-Indenter, der eine gleichmäßig verteilte senkrechte Kraft genau nach den Vorgaben der IEC 60335-2-84 liefert — keine kundenspezifische Anpassung der Vorrichtung erforderlich.
3. 3 unabhängige Stationen unterstützen unterschiedliche Parametereinstellungen, sodass Sie verschiedene Prüfarten gleichzeitig durchführen können, was Ihre gesamte Prüfzeit drastisch verkürzt.
4. Stabiler Zylinderantrieb mit geschlossener Kraftüberwachung liefert reproduzierbare Prüfergebnisse. Exportierbare Prüfprotokolle werden direkt für CB-, CE- und UKCA-Zertifizierungsaudits akzeptiert.

Ideal für Hersteller von Smart-Toiletten, F&E-Abteilungen für Bidet-Sitze, nach ISO 17025 akkreditierte unabhängige Prüflabore für Geräte und Qualitätsinspektionsabteilungen. Führen Sie die vollständige Palette der mechanischen Festigkeitsprüfungen gemäß IEC 60335-2-84 durch — einschließlich statischer Last, seitlicher Kraft und zyklischer Wiederholungsbelastung — für beheizte Toilettensitze, Bidet-Sitze mit Sprühfunktion, Toiletten-Sitz-Abdeckungen, automatische Sitzabdeckungs-Vorrichtungen und Smart-Toilet-Gehäusekomponenten, um die mechanische Festigkeitsleistung zu überprüfen und die Sicherheitskonformität gemäß IEC 60335-2-84 zu erreichen.
