Device for Checking Lateral Strain | IEC60884-1 Klausel 13.14 Abbildung 13 Steckdosentester

Device for Checking Lateral Strain | IEC60884-1 Klausel 13.14 Abbildung 13 Steckdosentester

MOQ: 1 Satz
Preis: Verhandlungsfähig
Standardverpackung: Karton
Lieferfrist: 15 TAGE
Zahlungs-Methode: L/C, T/T
Lieferkapazität: 100 Sätze / Monat
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate(cost additional )
Modellnummer
SN2113
Angewandter Standard:
IEC 60884 Abschnitt 13.14
Angewandte Figur:
Abbildung 13
Verwendete Probe:
Steckdosen
Hänggewichte:
5N*1pc
Prüfzyklus:
4mal
Testzeit:
1 Minute
Hervorheben:

IEC60884-1 Steckdosentester

,

Seitliche Dehnungsprüfgerät

,

Schalterlebensdauertester Abbildung 13

Beschreibung des Produkts
Produktübersicht

Dieses Gerät zur Überprüfung von Seitenkräften ist eine zwingend erforderliche Prüfvorrichtung für die Sicherheitszertifizierung von Steckdosen, die gemäß IEC 60884-1 Klausel 13.14, Abbildung 13. Es überprüft, ob Steckdosen transversalen Seitenkräften standhalten können, wenn ein eingestecktes Elektrogerät im realen Gebrauch seitlich kippt.

Im täglichen Gebrauch hängen eingesteckte Ladegeräte und Kleingeräte oft schräg und üben seitliche Kräfte auf die Steckkontakte aus. Übermäßige Verformung, lockere Kontakte oder interne Schäden durch diese Seitenbelastung bergen Risiken wie Überhitzung, Lichtbögen und Brandgefahr. Dieses Prüfgerät reproduziert diese Arbeitsbedingung auf standardisierte Weise: Stecken Sie den Standard-Prüfstecker in die Probensteckdose, wenden Sie die spezifizierte seitliche Kraft von 5 N an und drehen Sie die Baugruppe um 4° bis 90°, um zu bewerten, ob die Steckdose nach dem Test unannehmbare Schäden aufweist.

Dieses Gerät ist für Steckdosen mit einem Nennstrom von ≤16A und einer Nennspannung von ≤250V geeignet und deckt die gängigsten Haushaltssteckdosen für die europäische IEC- und VDE-Zertifizierung ab. Es wird von unabhängigen Prüflaboren und Steckdosenherstellern für Typenprüfungen, Vorabgleichsprüfungen und die Chargenqualitätskontrolle weit verbreitet eingesetzt.

Hauptmerkmale & Vorteile
  • Streng nach IEC 60884-1 Klausel 13.14, Abbildung 13 für die Prüfung des Widerstands gegen Seitenkräfte von Steckdosen konzipiert
  • Wird mit einem Standard-Prüfstecker gemäß DIN VDE 0620-1:2021 geliefert, der den europäischen Steckdosenprüfanforderungen entspricht
  • Wird mit einem kalibrierten 5N-Hängetestgewicht geliefert, das eine stabile und wiederholbare seitliche Prüfkraft bietet
  • Verstellbare drehbare Struktur mit einem Drehwinkelbereich von 4° bis 90°, die das Standardprüfverfahren vollständig abdeckt
  • Einfache und zuverlässige mechanische Struktur – keine komplizierte Software oder Stromquelle erforderlich, einfach vor Ort zu bedienen
  • Geeignet für alle gängigen 16A / 250V Haushaltssteckdosen, sowohl Unterputz- als auch Aufputz-Typen
  • Passt zu unserer gesamten Palette von IEC 60884 Steckdosenprüflehren, um ein vollständiges Prüfkit für die Steckdosenzertifizierung zu bilden
  • Kompaktes Design, einfache Lagerung und lange Lebensdauer für wiederholte Labortests
Anwendungen
  • Prüfung des Widerstands gegen Seitenkräfte von Haushaltssteckdosen
  • IEC 60884-1 Typenprüfung für die europäische Steckdosenzertifizierung
  • VDE-Konformitätsprüfung für Schuko-Steckdosen
  • Zertifizierungsprüfung durch unabhängige elektrische Prüflabore
  • Prüfung von Steckdosen-Prototypen in der F&E, Wareneingangskontrolle und Produktionsfreigabeprüfung
Konformitätsstandards
  1. IEC 60884-1 Klausel 13.14, Abbildung 13 – Widerstand gegen Seitenkräfte für Steckdosen
  2. DIN VDE 0620-1:2021 – Spezifikation des mit dem Gerät gelieferten Prüfsteckers
Technische Parameter
Artikel Spezifikation
Produktname Gerät zur Überprüfung von Seitenkräften
Anwendbare Probe Steckdosen ≤16A, ≤250V
Standardreferenz IEC 60884-1 Klausel 13.14, Abbildung 13; DIN VDE 0620-1:2021
Standard-Prüfstecker DIN VDE 0620-1:2021, 1 Stück
Hängetestgewicht 5N, 1 Stück
Drehwinkelbereich 4° ~ 90°, verstellbar
Prüfprinzip & Bedienungsanleitung

Montieren Sie die Prüfsteckdosenprobe vertikal und stecken Sie den DIN VDE Standard-Prüfstecker vollständig in die Steckdose. Hängen Sie das 5N-Gewicht an die Steckerbaugruppe, um seitliche Querkräfte anzuwenden. Drehen Sie den Mechanismus im Bereich von 4°–90°, wie vom Standard gefordert, und halten Sie ihn für die angegebene Prüfdauer. Nach der Prüfung die Steckdose sorgfältig prüfen: auf Risse, lockere Kontaktteile, dauerhafte Verformung oder andere vom Standard definierte Fehler. Wenn keine unannehmbaren Schäden auftreten, besteht die Steckdose den Test auf Widerstand gegen Seitenkräfte.

Hinweis: Diese Vorrichtung ist nur für die mechanische Sicherheitsprüfung von Steckdosen bestimmt, nicht für die Prüfung der elektrischen Leistung.
Produktbilder

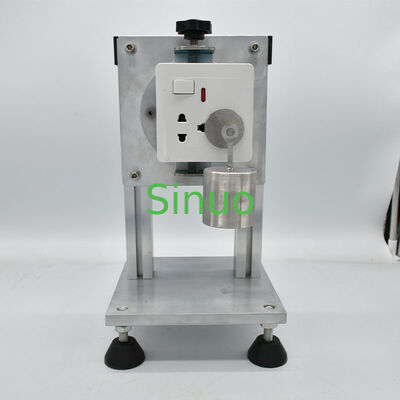

IEC 60884-1 lateral strain checking device with standard test plug, 5N hanging weight and adjustable rotation mechanism
Close-up view of the lateral strain test fixture showing the rotatable socket mounting assembly and calibrated weight
