| MOQ: | 1 |
| Preis: | Customized |
| Standardverpackung: | Sperrholzgehäuse |
| Lieferfrist: | 30 Tage |
| Zahlungs-Methode: | T/T |
| Lieferkapazität: | 10 Sätze pro Monat |

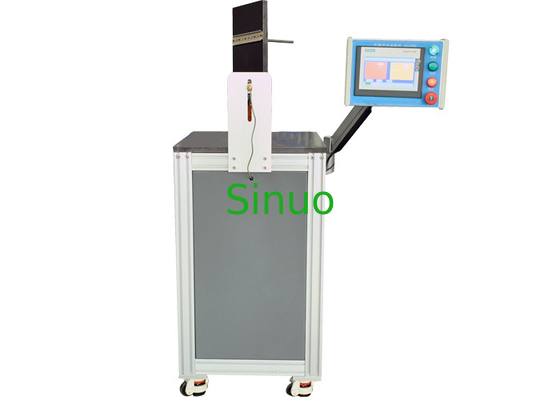

IEC 60898-1 Mechanischer Stoßprüfer für die Prüfung der Schlagfestigkeit von Leistungsschaltern
Produktinformationen:
Die Prüfgeräte entsprechen den Normvorschriften der IEC 61009-1:2012, IEC60898-1:2015, usw.
Es wird für die Prüfung von Leistungsschaltern verwendet, um die Stoßfestigkeit von freiliegenden Teilen von Leistungsschaltern zu überprüfen, die bei normalem Gebrauch mechanischen Schocks ausgesetzt sein können.
Prüfprinzip: Heben Sie die Montageplatte mit dem Leistungsschalter durch die Motorsteuerungskam.und sofort frei auf die Metallstoppe fallen, die mit einer Spulenfeder mit einem elastischen Koeffizienten von 25 N/mm ausgestattet ist. 50 Mal auf diese Weise wiederholen, und die Probe schaltet die anderen drei 90-Grad-Richtungen durch die Drehscheibe und wiederholt den Test 50 Mal.
Eigenschaften: 1. PLC-Steuerung, Touchscreenbetrieb, Servomotorantrieb, präzise Steuerung.
2Die Fallhöhe wird durch den exzentrischen Abstand der Kamme bestimmt, ohne Abweichung.
3. Nehmen Sie Yiheda maßgeschneiderte elastische Koeffizienten spiralförmige Feder.
4Die Drehscheibe kann um 4-90° gedreht werden, wodurch der Aufprallwiderstands-Test des Leistungsschalters in alle Richtungen simuliert wird.
Technische Parameter:
| Modell | SN2506 |
| Prüfstation | Einzigartig |
| Elektrische Steuerung | Intelligente integrierte Steuerung mit SPS, Berührungsschnittstelle Mensch-Maschine |
| Antriebsmodus | Motorgetriebene Cam |
| Spulenfeder | Elastizitätskoeffizient 25N/mm |
| Basis A, Plattform B, Planken C | Hartholz, schwarz lackiert |
| Fallhöhe | 40 mm |
| Drehtablett | Kann mit 4-90°-Rotation fixiert werden |
| Gewichte | 100 g*10 Stück, 150 g*5 Stück, 200 g*5 Stück |
| Anzahl der Prüfungen | 0-999999 mal, Touchscreen vor eingestellt |
| Leistung der Last | 0-999999s, Touchscreen-Voreinstellung |
| Abmessung | 900 mm × 600 mm × 1350 mm |
| Gewicht | Ungefähr 110 Kilo |
| Stromversorgung | AC380V ± 10% 50Hz, 1kVA |
Eigenschaften:
Ein mechanischer Stoßprüfer, auch als Stoßprüfmaschine oder Stoßprüfgerät bekannt, ist ein spezialisiertes Gerät, das zur Prüfung von Produkten, Bauteilen,oder Materialien zu kontrollierten mechanischen Stoßschlägen oder AufprallenZweck dieser Prüfung ist die Beurteilung der Fähigkeit des Prüfsubjektes, plötzlichen, hochintensiven Kräften zu widerstehen, die während des Transports, der Handhabung, deroder BetriebsbedingungenHier sind die wichtigsten Merkmale und Funktionen, die typischerweise mit einem mechanischen Stoßmessgerät verbunden sind:
Fall- oder Aufprallplattform: Der mechanische Stoßprüfer umfasst eine Fall- oder Aufprallplattform, auf der die Prüfprobe zur Prüfung gestellt wird.Die Plattform ist so ausgelegt, dass sie ein kontrolliertes und wiederholbares Mittel zur Abgabe von mechanischen Stoßschlägen oder Aufprallschlägen an die Probe bietet..
Schlaggenerierungsmechanismus: Der Prüfer enthält einen Mechanismus zur Erzeugung von Schocks oder Aufprallen.Dieser Mechanismus kann je nach spezifischer Konstruktion des Prüfers variieren und kann Methoden wie pneumatische Systeme umfassen.Es ermöglicht eine präzise Steuerung der Intensität und Dauer des Stoßes oder des Aufpralls.
Beschleunigungsmessung: Der Prüfer ist mit Sensoren oder Beschleunigungsmessern ausgestattet, um die Beschleunigung oder die G-Kräfte zu messen, die das Prüfmuster während des Stoßereignisses erleidet.Diese Messungen liefern quantitative Daten über die Schwere des Aufpralls und ermöglichen den Vergleich verschiedener Prüfproben oder Prüfbedingungen..
Schlagpulskontrolle: Mechanische Schlagprüfer bieten häufig die Kontrolle über die Form und Dauer des Schlagpulses.Diese Steuerung ermöglicht die Simulation spezifischer Stoßprofile oder Wellenformen, die reale Szenarien oder Industriestandards nachahmenEs stellt sicher, daß die Prüfung die erwarteten Schockereignisse, denen sich das Exemplar begegnen kann, genau darstellt.
Befestigung der Prüfprobe: Der Stoßprüfer enthält Befestigungen oder Befestigungsmechanismen, um die Prüfprobe während der Prüfung fest an Ort und Stelle zu halten.Diese Vorrichtungen stellen sicher, dass die Probe richtig positioniert und orientiert ist, um die gewünschten Stoß- oder Aufprallkräfte zu empfangen.
Sicherheitsmerkmale: In mechanischen Stoßprüfern sind Sicherheitsmaßnahmen zum Schutz sowohl der Bediener als auch der Ausrüstung eingeführt.Notstoppknöpfe, und Dämpfungssysteme zur Minderung der Auswirkungen der Stoßwellen.
Einhaltung der Normen: Mechanische Stoßprüfer sind so konzipiert, dass sie den Industriestandards und Prüfprotokollen entsprechen.mit einer Breite von mehr als 20 mm,Die Konformität stellt sicher, dass der Testprozess und die Ergebnisse in verschiedenen Prüflaboratorien konsistent und vergleichbar sind.
Mechanische Stoßprüfer werden in verschiedenen Branchen, darunter Elektronik, Automobilindustrie, Luft- und Raumfahrt und Verpackung, weit verbreitet.Sie helfen den Herstellern, die Haltbarkeit und Zuverlässigkeit ihrer Produkte unter Schlagbedingungen zu bewerten, Schwachstellen oder mögliche Ausfälle zu erkennen und Produktdesign und -verpackung zu verbessern, um einen sicheren Transport und Betrieb zu gewährleisten.
