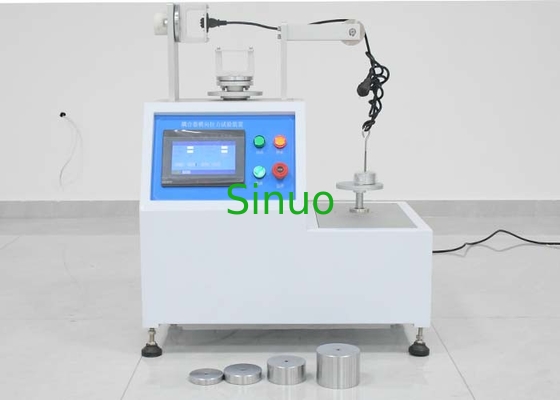

IEC 60320-1: 2021 Prüfvorrichtung für die Prüfung der Querspannung der Kupplungskraft für Eingangssteckdosen
Standards und Klausel:
IEC 60320-1:2021 "Koppler für Haushaltsgeräte und ähnliche Geräte für allgemeine Zwecke - Teil 1: Allgemeine Anforderungen" Abschnitt 23.3- 23 Jahre.6.2- 23 Jahre.6.3, Abbildung 9 und Tabelle 12 und Tabelle 13.
Produktinformationen:
Muster und Einschränkungen: Steckverbinder/Steckverbinder und Einlasssteckdosen für Geräte mit einer Nennleistung von mehr als 0,2 A,und Ein- und Ausgangssteckdosen für Geräte mit Steckverbinder/Steckverbinder mit getrennten Vorderseiten
Prüfungszweck: geeignet für die seitliche Zugprüfung von Steckverbinden und Ausgangssteckdosen der Vorrichtung
Prüfprinzip: Der Steckverbinder wird in die Eingangssteckdose des Geräts eingesetzt, die dem Modell entspricht und dem Standard-Loose-Leaf entspricht.und benutzt den Motor, um das Tablett zu fahren, um das Gewicht zu heben und freizulassen, wodurch eine seitliche Kraftanwendung und eine vertikale Spannungstestung der Probe erreicht werden.
Ausrüstungskonstruktion und -merkmale: Die Anschlussprüfung sollte mit einer Anschlusssteckdose ausgestattet sein, die ihrem Modell entspricht und dem Standard-Loose Leaf entspricht.
Technische Parameter:
| Prüfstation | Einzelne Station |
| Flexible Kabelbiehhöhe | 40 mm, einstellbar |
| Stromversorgung | Wechselstrom 220V, ±50Hz |
| Kontrollmethode | PLC-Steuerung, Touchscreenbetrieb |
| Antriebsmodus | Elektrisch |
| Prüfmodus |
1. Zyklischer Zugkraftmodus: Tabelle 12 Zugkraft, 50 Mal in jeder der vier Richtungen, jedes Mal 1±0,5 s 2. Gerade Zugkraftmodus: Tabelle 13 Zugkraft mit einer Dauer von 60±0,5 s 3. Horizontale Spannungsart: Tabelle 13 Spannung mit einer Dauer von 60 ± 0,5 s in jeder der vier Richtungen |
| Betriebstemperatur | 5 bis 35°C |
| Luftfeuchtigkeit | 30% bis 90% |
| Prüfzeiten | 0-999999 mal, kann vordefiniert werden |
| Zugkraftbereich | 6, 25, 35, 50, 75, 100N, Kombinationsgewicht |
| Zugmethode | Motorgetriebene Palettenhebe und Gewichtsentlastung |
| Auswahl des Kabels und entsprechende Ziehwerte |
|
| Musteranlage | Kann um 4-90° gedreht werden |
