IEC 61009-1 Mechanischer und elektrischer Lebensdauerprüfer für Schaltkreislaufschalter

IEC 61009-1 Mechanischer und elektrischer Lebensdauerprüfer für Schaltkreislaufschalter

Standards und Klauseln:

Die Prüfgeräte entsprechen den Normvorschriften der IEC 61009-1:2012, IEC 60898-1:2015, Abschnitt 9.11, usw.

Es kann mechanische und elektrische Lebensdauerprüfung auf dem Leistungsschalter durchführen,und die unterstützende Last Schrank kann die Belastungstest auf dem Schaltbrenner unter der Nennspannung und Nennstrombedingungen zu realisieren. kann auch zur Überprüfung von Sturzfreien Mechanismen verwendet werden. Das PLC+ Touchscreen-unabhängige Steuerungssystem wird zur vollständigen automatischen Steuerung der Prüfprodukte verwendet.Die automatische Steuerungstechnologie wird im Prüfverfahren verwendet., die die Statistiken und Zusammenfassung der Prüfzeiten vervollständigen, die Schließ- und Öffnungszeiten steuern und intelligent beurteilen kann, ob die Kontakte gut oder schlecht sind.Verwenden Sie den Touchscreen und programmierbaren Logikcontroller PLC als Hauptsteuerungseinheit, und den Zylinder als Antriebskraft für das Öffnen und Schließen des Schaltkreislaufs verwenden.Die Maschine liefert Gleichstrom- und Wechselstromversorgung für die Stromversorgung des Leistungsschalters, und die Steuerung des Öffnens und Schließens des Schaltwerks erfolgt durch Steuerung der Stromversorgung.

Eigenschaften:

1Die Ausrüstungsanlage verwendet das gesamte hochwertige Stahl-Integrierte Chassis, sprühbeschichtete Dichtungsplatte, und die Oberfläche ist mit antistatischen, rost- und korrosionsschutzfähigen Stoffen besprüht.

2Das Panel und die Buttons befinden sich auf der rechten Seite der Ausrüstung, die bequem zu bedienen und schön aussehend ist.

3Die Ausrüstung ist mit einem Schutzkästchen ausgestattet und die Prüfung erfolgt im Sicherheitsschutzkästchen.

4Die Ausrüstung ist für die Herstellung von Formgehäuse-Schaltkreislaufbremsern 3P-4P und Produkte mit aktuellen Spezifikationen von 63A125A geeignet.

5. Der Rahmenstrom wird nicht zur gleichen Zeit für die Prüfung verwendet. Die Ausrüstung ist mit einer Reihe von automatischen Schließ- und Öffnungsvorrichtungen ausgestattet. Der Ausrüstungsstrom hängt von der Produktform ab.Zum Beispiel:, der Strom ist leitfähig, wenn das Produkt geschlossen ist, und der Strom ist nicht leitfähig, wenn das Produkt geöffnet ist, und der Zyklus wiederholt sich in Folge, und der Laststrom ist einstellbar,und der Strom ist von 1-125A überlagert, und die Anzahl der Schließ- und Öffnungszeiten kann manuell eingestellt werden.nur ein Produkt gleichzeitig getestet werden kann, und die Prüfstromversorgung ist ein Satz.

Technische Parameter:

Modell	SN2503
Elektrische Steuerung	Intelligente integrierte Steuerung mit SPS, Berührungsschnittstelle Mensch-Maschine
Prüfobjekte	1. Lebensdauerprüfung des nicht automatischen Öffnungs- und Schließschaltwerks 2. Automatische Öffnungs- und Schließschaltungsschalter-Lebensdauerprüfung
Prüferzeugnis	3~125A, kompatibel mit der mechanischen und elektrischen Lebensdauerprüfung eines einpoligen bzw. vierpoligen Miniatur-Schaltungsschalters, nicht gleichzeitig getestet
Fahrmodus	Der elektromagnetische oder externe Zylinder des Schaltplatzens selbst drückt das Ausfahren und Schließen
Antriebsmodus	Zylinderantrieb
Prüfstation	3 Stationen
Spannungsversorgung der Schaltkreislaufspirale	AC0 ~ 300V
Verfahren zur Anpassung der Spannung	Automatische Anpassung
Entschließung	0. 1V
Genauigkeit	2 ± %
Leistungsspeicher Spannung	DC0~60V
Verfahren zur Anpassung der Spannung	Automatische Anpassung
Entschließung	0. 1V
Genauigkeit	2 ± %
Einstellung der Schließzeit	1~999,9 Sekunden
Öffnungszeit	1~999,9 Sekunden
Einstellung der Öffnungs- und Schließzeiten	1~999999
Schutzfunktion	Überspannung, Überstrom, Kurzschluss
Schall- und Lichtwarnvorrichtung	Erinnern Sie den Bediener rechtzeitig während der Prüfung oder wenn unqualifizierte Prüfprodukte erscheinen
Abmessung	1200 mm × 800 mm × 1500 mm
Gewicht	Ungefähr 200 Kilo

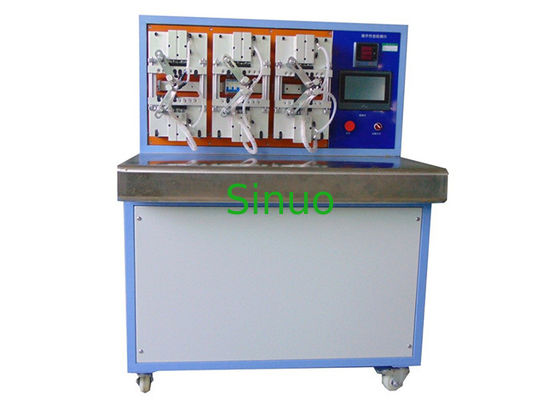

Details angezeigt:
