IEC 61009-1 Prüfsystem für die Stromversorgung von Leistungsspannungsschaltern
| Applied Standard: | IEC 61009-1;IEC 60898-1 | Control Method: | Schaltfläche, Anzeige |
| Output Voltage: | 10 ~ 400V, Genauigkeit ± 0,5 %, Digitalanzeige | Output Current: | 10～130A, Genauigkeit ±0,5 %, Digitalanzeige |
| Power Factor: | 0.3 ¢0.98, Genauigkeit ±0,5%, digitale Anzeige | Output Power: | 0 ~ 120 kW, Genauigkeit ±0,5 %, Digitalanzeige |
| Capacitive Load: | 70uf, 140uf, 7.3uf Optional | Cooling Method: | Starker Wind kühlt |
| High Light: | emc-Prüfsysteme,elektromagnetische Prüfungsdienstleistungen |
||
IEC 61009-1 Prüfsystem für die Stromversorgung von Leistungsspannungsschaltern
Standards und Klauseln:
Die Prüfgeräte entsprechen den Normvorschriften der IEC 61009-1:2012, IEC 60898-1:2015, Abschnitt 9.11, usw.
Es dient zur Bereitstellung von verstellbarer Lastspannung, Strom und Leistungsfaktor für die Prüfung von mechanisch-elektrischen Kontaktsystemen.Es ist geeignet für die Prüfung der Schaltkapazität und der normalen Lebensdauer von Schaltern für Haushalts- und ähnliche feste elektrische Anlagen. Auch geeignet für Prüfungen der Bruchfähigkeit und der normalen Lebensdauer von Steckdosen für Haushalts- und ähnliche Zwecke sowie elektrische Belastungstests für Lampen und andere ähnliche Prüfungen.
Prüfprinzip: Das Laderaum liefert eine dreiphasige Stromversorgung und einen dreiphasigen Ladeneingang, und die Last kann in widerstandsfähige,Induktive oder kapazitive (Fluoreszenzlampen) und optionale 3-in-1-Lampen. Ladeleitungsstrom: 8-130A manuell einstellbar, Ausgangsleitungsspannung AC: 10-400V manuell einstellbar. Ausgangsstromfaktor 0,3 ~ 0,999 elektrisch einstellbar.Das Gerät hat die Vorteile eines schönen Aussehens, angemessene Anordnung und einfache Bedienung.
Eigenschaften:

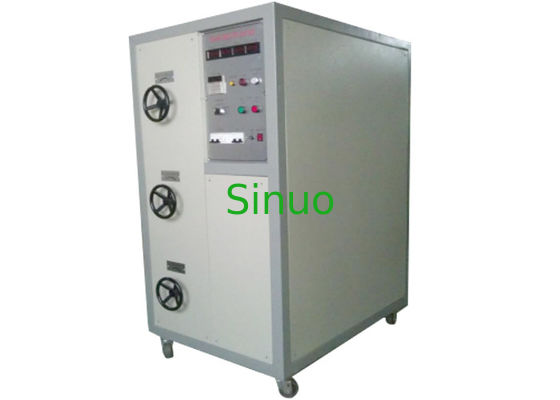

Das Laderaum hat einen integrierten Stahlrahmen und eine Toyota-Weißdichtplatte.Strom, der das Produkt anspricht, Spannung und Leistung, Leistungsfaktor-Anzeigeinstrument, Lastleistungsschalter, verschiedene Zustandsanzeigen, Start- und Stoppknöpfe, Kapazitätskonvertierungsschalter, Lasttypkonvertierungsschalter und Alarme usw.Der untere Teil entspricht dem Spannungsausgangsregelknopf, Stromregelknopf und Induktivitätsregelknopf jedes Kanals. Jeder Laderaum verfügt über eine Drei-in-Eins-Funktion von Widerstands-, Induktions- und Kapazitätsbelastungen (Fluoreszenzlampen),mit einer Leistung von mehr als 100 W und. Das Innere des Laderaums ist mit einer starken Windkonvektionskühlung versehen.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, und Ausgangsstrom, Spannung und Leistung während des Prüfvorgangs.
Technische Parameter:
| Modell | SN2117C-130A |
| Prüfstation | Einzigartig |
| Elektrische Steuerung | Tastensteuerung, Anzeige des Instruments |
| Einbaulast | Kombination von Dreiphasenwiderständen, Reaktoren und Kondensatoren |
| Ausgangsspannung | 10 ~ 400 V, Genauigkeit ± 0,5%, digitale Anzeige |
| Ausgangsstrom | 10·130A, Genauigkeit ±0,5%, digitale Anzeige |
| Leistungsfaktor | 0.3 ¢0.98, Genauigkeit ±0,5%, digitale Anzeige |
| Ausgangsleistung | 0 ~ 120 kW, Genauigkeit ± 0,5%, digitale Anzeige |
| Lastmodus | mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 100 W |
| Kapazitätslast | 70uf, 140uf, 7.3uf auf Wunsch |
| Leistung der Last | Jede Last-Ausgabe und die Ausgabe der Wechsellast sind optional |
| Anzahl der Prüfungen | 0~999999 mal, kann eingestellt werden |
| Lastleistungskapazität | 1*125 kVA |
| Kühlmethode | Starke Windkühlung |
| Überschreitungswarnung | Die Obergrenze des Ausgangsstroms beträgt 130A und der Ausgang wird automatisch abgeschaltet, wenn er 135A übersteigt. |
| Abmessung | 1800 mm × 1200 mm × 1800 mm |
| Gewicht | Ungefähr 1400 Kilo |
| Stromversorgung | Drei-Phasen-Vier-Draht AC380/50Hz, 130 KVA/Station |
