Leben-Prüfvorrichtung Iecs 60884-1 des Schalter-45° Abbildung 21-Stecker-Sockel - Biegeprüfungs-Apparat des Ausgang-Flachkabel-90°
| Standard Clause: | IEC60884 Klausel 23,4 | Test Figure: | Abbildung 21 |
| Test Stations: | 6 (kann besonders angefertigt werden) | Flexing Angles: | 45°, 60°, 90° |
| Flexing Rate: | 60/min (kann justierbar sein) | Flexing Cycles: | 10000 (kann eingestellt werden) |
| High Light: | schalten Sie Ausdauerprüfvorrichtung,schalten Sie Lebenprüfmaschine |
||
Abbildung 21-Apparat Iecs 60884-1 für Biegeprüfung von Steckerc$sockel-ausgang Flachkabel
Produktinformation:

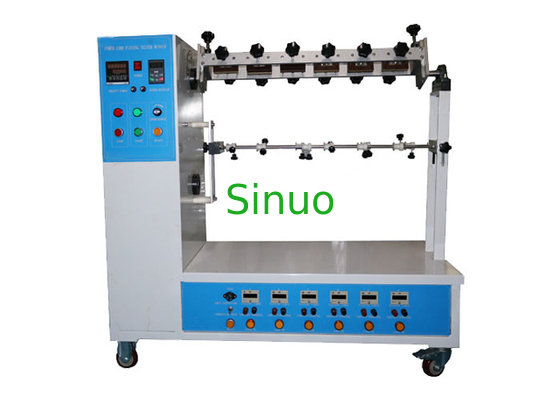

Die Flachkabelflexibilitätsprüfeinrichtung erfüllt die Bedingungen von Abbildung 21-Klausel 23,4 Iecs 60884-1, die verwendet wird, um die Biegeprüfung für das Flachkabel von nicht--rewirable Steckern und von nicht--rewirable tragbaren Sockelausgängen zu verarbeiten.
Ausrüstungseigenschaften:
Der Test, den Zeiten (bis 999999) auf dieser Prüfeinrichtung und dem Test eingestellt werden können, kann fortgeführt werden und die Anzahlen von Tests können automatisch berechnet werden. Wenn die Testzeiten zum Standardwert erreichen, schließt das System automatisch und gibt heraus Fertigstellungssignale. Sobald die Prüfeinrichtung an externes Lastskabinett anschließt, kann sie benutzt werden, um Test mit Last zu verarbeiten.
Technische Parameter:
| Stromversorgung | AC220V, 50Hz oder bringen die Standorteinheimischstromversorgung des Kunden zusammen |
| Prüfstände | 6, mit 6 Sätzen Klammern |
| Biegende Zeiten | 1-999999 (kann eingestellt werden). Mit 6 unabhängigen Zählern entsprechend jeder Station und es gibt einen allgemeinen Zähler |
| Biegen von Rate | 10~60 U/min (kann justierbar sein) |
| Biegen von Winkeln | Schwenkwinkel auf beiden Seiten für 45°, 60°, 90° |
| Beispielverbindungsdrähte | 6 PCS |
| Gewichte | 10N/20N*6 (das Gewicht gemäß UL-Anforderungen ist 113g und 284g) |
| Brechen des Anzeichens | Indikatoranzeige |
| Maße | L*W*H=870mm *610mm* 820mm |
| Passt sich an Standard an | Abbildung 21 IEC884-1 und Klausel 23,4, IEC320-1, VDE0620 |
|
Mechanische Theorie |
Der reizbare Block auf dem Untersetzungsgetriebe angetrieben durch den Elektromotor, um die austauschende Aktion zu tun. |
