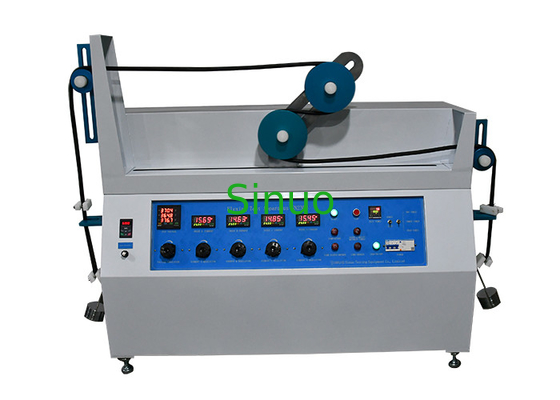

Gummiabbildung 1 0.33m/s kabel-Biegeprüfungs-Apparat-Iecs 60227,2
| Applied Standard: | Iec 60227,2, Iec 60245,2, etc. | Applied UUT: | Gummiplastikdrähte und Kabel |
| Test Station: | Einzelne Station | Load Current: | 0.5~25A justierbar |
| Testing Distance: | 1000±20mm | Load Voltage: | L-L 10~400V justierbar |
| Testing Speed: | 0.33m/S | Suitable Cores: | 2-18 |
| High Light: | Biegeprüfungs-Apparat Iecs 60227,2 |
||
Gummiabbildung 1 0.33m/S kabel-Biegeprüfungs-Apparat-Iecs 60227,2
Ausrüstungsüberblick:
Die Testmaschine ist entsprechend Standard-Abbildung 1-, Klausel-3,1 Abbildung 1 Iecs 60227,2 Klausel-3,1 Iecs 60245,2, IEC60245-1 Klausel 5.6.3.1 und etc. entworfen und hergestellt. Sie stimmt mit den relevanten Standardanforderungen der Gummiplastikbiegeprüfung der mechanischen Festigkeit der drähte und der Kabel überein. Dieser Test trifft nicht auf Flachkabel mit den Kernen der nominalen Querschnittsfläche größer als 4mm2 zu und die Kabel, die mehr als 18 Kerne haben, legten oben in mehr als zwei konzentrische Schichten.
Die Prüfeinrichtung kann die Standardtestbedingungen vom inländischen erfüllen und internationale Standards, können weitverbreitet sein. Sie hat digitales Meter der Präzision, kann das kleinere oder größere I/V so genau messen. Die Änderungsmethode für Flaschenzüge ist einfach und bequem. Das Testgerät nimmt zum Kettenantriebsmechnismus an, ist die Leistung stabil und die Geräusche sind selten.
Technische Eigenschaften:
| Stromversorgung | 3 Drähte 220VAC/der Phase 5 60 Hz oder 380V/50Hz |
| Lasts-Strom | 0.5~25A, justierbar |
| Lasts-Spannung | Phasenspannung 10~400V justierbar |
| Prüfungsgeschwindigkeit | 0.33m/s |
| Prüfungsabstand | 1000±20mm |
| Passende Kerne | 2-18 |
| Nominale Querschnittsfläche | 0.2~4mm2 |
| Durchmesser von Flaschenzügen | 60, 80, 120, 160, 200mm |
| Testgewichte | 2*0.5kg mit Haken, 2*0.5kg mit Loch, 6*1kg mit Loch, 2*6kg mit Haken |
Wie zu installand adjustof die Flaschenzüge?
- Wählen Sie die entsprechenden Flaschenzüge entsprechend den Testdraht-/Kabeldurchmesser- und -draht-/-Kabelseelezahlen.
- Installation: Lösen Sie und entfernen Sie die Festlegungsnuß, ziehen Sie den Flaschenzug aus, nachdem Sie den Flaschenzug, dann ersetzt haben, installieren Sie die Festlegungsnuß und sie zu befestigen.
- Anpassung: Geben Sie die Schrauben von 1, von 2, von A, b-Flaschenzüge frei, dann justieren Sie die Positionen der Flaschenzüge, um Segmente von der Probe zu machen seien Sie horizontal und zu jedem andere parallel. Dargestellt als untengenannte Bilder:
