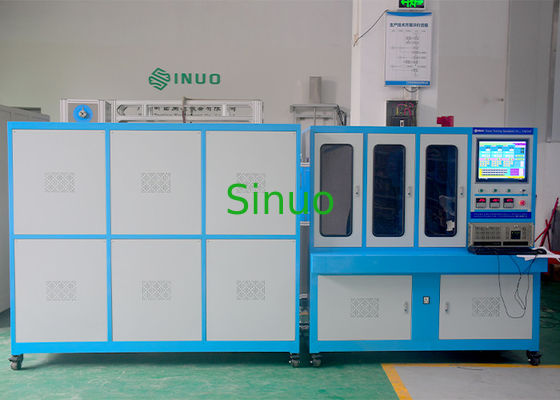

IEC 60898-1 Leistungsschalter-Tripping-Eigenschaften Temperaturanstiegstestmaschine

IEC 60898-1 Leistungsschalter-Tripping-Eigenschaften Temperaturanstiegstestmaschine

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholz
Lieferfrist: 20 Tage
Zahlungs-Methode: L/C, T/T, Western Union, MoneyGram
Lieferkapazität: Satz 20 pro Monat
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SN2501E
Anwendungsstandard:
Einheitliche Norm IEC 60898-1
Angewandte Klausel:
9.8, 9.9 und 9.10
Prüfstand:
Anpassbar
Beispielspezifikation:
2.5 ~ 125A
Ertrag Wechselstrom gegenwärtig:
1~320A
Ertrag-Wechselspannung:
1-5V
Hervorheben:

Testgerät Iecs 61000-4-12 EMC

,

Testgerät 4KV EMC

,

Klingelnwellen-Signal-Test-Generator

Beschreibung des Produkts



IEC 60898-1 Leistungsschalter-Auslösecharakteristik Temperaturanstiegs-Testmaschine



Produktübersicht:

Die Testausrüstung ist gemäß den Standardanforderungen von

IEC60898-1 Klausel 9.8, 9.9 und 9.10, IEC 60947-1 Klausel 7.2.1 usw. konzipiert und hergestellt.



Sie dient dazu, zu überprüfen, ob der Leistungsschalter die Anforderungen erfüllt, die das 1,13-fache, 1,45-fache und 2,55-fache des Nennstroms anwenden, um zu testen, ob er innerhalb der angegebenen Zeit auslöst. Die Testausrüstung kann auch die momentanen Auslösecharakteristiken des Leistungsschalters testen, d. h. das 3- bis 20-fache des Nennstroms anwenden, um zu testen, ob er innerhalb der Zeit auslöst. Erfüllt auch die Anforderungen des 28-Tage-Tests und des Temperaturanstiegstests.



Es eignet sich für Online-Tests von geformten Leistungsschaltern und Miniaturleistungsschaltern, bevor sie das Werk verlassen. Es ist eine notwendige Ausrüstung für die elektrische Leistungsprüfung von Leistungsschalterherstellern.



Technische Parameter:



Projektspezifikationen Parameterinhalt
Angewendeter Standard IEC 60898-1
Klausel 9.8, 9.9, 9.10
Steuerungsmethode 18,5-Zoll-Touchscreen-Computerbedienung
Programmiersprache Englisch
Testobjekte

1. Verzögerungstest des Miniaturleistungsschalters 1,13+1,45In; 2,55In

2. Momentantest des Miniaturleistungsschalters 3-20In

3. Temperaturanstiegstest des Miniaturleistungsschalters

4. 28-Tage-Test des Miniaturleistungsschalters

Teststation 1 Station
Eingangsleistung AC380V 50Hz 40kVA
Verzögerungsauslöseparameter
AC-Ausgangsstrom 1~320A
AC-Ausgangsspannung 1-5V
Ausgangsstromkanal 1-Kanal, Mehrfach-P-Leistungsschalterkontakte werden in Reihe geschaltet, um mehrere Schalter gleichzeitig zu testen (max. 3 Stück)
Testen Sie Miniaturleistungsschalterprodukte 2,5~125A
Stromausgangswellenform Sinuswelle (Korrekturausrüstung, Stromwellenformverzerrung nicht mehr als 5 %, Systemfehler nicht mehr als 3 %)
Stromregelungsmethode Automatische Anpassung, der Strom wird auf dem Touchscreen eingestellt
Stromgenauigkeit Stufe 0,5
Spannungsgenauigkeit Stufe 0,5
Transformatorverhältnis 400/5A
Testzeit 1~999999s
Strom Nachdem das 1,13-fache des Stroms angelegt wurde, steigt er innerhalb von 5 Sekunden schnell und automatisch auf das 1,45-fache des Stroms an
Vorrichtung Verwenden Sie die Klemmenmethode, verzögert: eine Station, momentan: eine Station.
Momentanauslösetest
Vorrichtung Verwenden Sie die Klemmenmethode, verzögert: drei Stationen, momentan: eine Station.
Ausgangsstrom AC3A~2500A
Momentanauslöseströme 3-20 In
Ausgangsspannung 1-5V
Ausgangsstromkanäle 1 Kanal
Stromgenauigkeit 0,5 Stufe
Auflösung 1A
Momentantestzeit ≤0,2s
Obere Grenze der Aktionszeiteinstellung 1~200ms
Untere Grenze der Aktionszeiteinstellung 1~200ms
Teststation 1 Station
Zeitnahme 1~9999ms
Schutzfunktion: Kurzschlussschutz, Überlastschutz, Leckageschutz
Temperaturanstiegstest Unter normalen Arbeitsbedingungen, wenn der Leistungsschalter gemäß den angegebenen Bedingungen getestet wird. Der Leistungsschalter sollte nicht beschädigt werden, um seine Funktion oder Sicherheit der Verwendung zu beeinträchtigen.
Temperaturmesskanal 16 Kanäle, Temperaturauflösung: 0,1 Grad, (1 Kanal misst die Umgebungstemperatur in der Kammer)
Thermoelement Typ T oder Typ K
Temperaturkurve Computeranzeige mit Temperaturdatenprotokollierungstabelle
Temperaturmessbereich 0~200 Grad
28-Tage-Test
Testprogramm Die Probe wird mit AC 30V und Nennstrom versorgt, die Einschaltzeit beträgt 21 Stunden, die Ausschaltzeit 3 Stunden und der Zyklus 28 Mal. Die Klemmentemperatur wird während des letzten Einschaltzyklus gemessen und mit der anfänglich gemessenen Temperatur verglichen, der Temperaturanstiegswert wird mit den Standardanforderungen verglichen. Nach der Temperaturanstiegsmessung steigt der Strom innerhalb von 5 Sekunden auf den Auslösestromwert an, und der Leistungsschalter sollte innerhalb der vorgegebenen/voreingestellten Zeit auslösen.
Ausgangsspannung Mehr als AC 30V
AC-Ausgangsstrom AC 3-125A
Einschaltzeit Einschaltzeit 0-99h, kann voreingestellt werden
Ausschaltzeit 0-99h kann voreingestellt werden
Anzahl der Zyklen 0-9999 Mal kann voreingestellt werden
Auslösezeit aufzeichnungsfähig
Auslösestrom 3~200A
Bewertung der Ergebnisse

1. Ob der Leistungsschalter während des Tests ausgelöst hat oder nicht. Wenn er ausgelöst hat, ist er durchgefallen; wenn er nicht ausgelöst hat, hat er bestanden.

2. Temperaturanstiegsvergleich, wenn er den Standardwert um 15K überschreitet, ist er defekt; wenn er den Standardwert nicht überschreitet, ist er akzeptabel.

3. Wenn der Strom auf den Auslösestrom ansteigt, ist er akzeptabel, wenn er innerhalb der vorgegebenen/voreingestellten Zeit auslöst; wenn er die vorgegebene/voreingestellte Zeit überschreitet oder nicht auslöst, ist er defekt.

Konfiguration
Anschlusskabel Drähte für den Temperaturanstiegstest: 1, 1,5, 2, 2,5, 4, 6 und 10, jede Spezifikation hat eine Länge von 1 Meter, und passen Sie 5 Stück für jede Spezifikation an; 16, 25, 35 und 50, jede Spezifikation hat eine Länge von 2 Metern, und passen Sie 5 Stück für jede Spezifikation an
Thermoelement Typ K, 16 Stück, 2 m Länge pro Stück
Temperaturregelung in Kammern

1 Stück, zum Erhitzen der Kammer auf (RT+5~50°C)

Erhitzen der Kammer auf (RT+5~50°C)

1 Heizelemente in jeder Kammer.

Steuerungssystem zum Einstellen und Aufrechterhalten der Temperatur für jede Kammer.

1 Regler sind auf der Schalttafel installiert.

Hardware Computeranzeige größer als 18,5 Zoll, mit WIFI
Einfädelungsloch Jeder Arbeitsplatz ist mit Einfädelungslöchern ausgestattet, um eine einfache Verbindung mit Instrumenten außerhalb des Gehäuses zu ermöglichen
Software Bearbeitbare Programmsegmente, die in der Lage sind, Kurven zu bilden, Berichte zu erstellen und druckbar zu sein



Geräteeigenschaften:

Die Gerätekammer ist aus hochwertigem Stahl geschweißt, die Platte ist beschichtet und abgedichtet, und die Oberfläche ist antistatisch, rostfrei und korrosionsbeständig beschichtet. Der obere Teil des Geräts ist mit einer Platte, einem Netzschalter und einer Vielzahl von Drahtenden (für den Verzögerungsauslösetest) ausgestattet. Das Gerät ist vernünftig konstruiert und wird mit den Vorteilen von Komfort, einfacher Bedienung, zuverlässiger Leistung und schönem Aussehen verwendet.



Gemäß der verzögerten Auslösung von Standard IEC60898-1 Klausel 9.10.2.1 oder 9.10.2.2 können die Kammern in SN2501C gleichzeitig unabhängig voneinander getestet werden. Gemäß dem Momentantest von IEC60898-1 Klausel 9.10.3.2-9.10.3.4 kann er nur zu unterschiedlichen Zeiten getestet werden.

Testart Kombination 1 Kombination 2 Kombination 3 Kombination 3
Verzögerungsauslösetest
Momentanauslösetest
Temperaturanstieg
28-Tage-Testverfahren


Die Kammer ist mit einer Heizvorrichtung ausgestattet, mit einem Temperaturregelbereich von RT+5~50°C, so dass die Modellproben in der Kammer bei normalen Umgebungstemperaturen verwendet werden können, und umfasst eine Drei-Wege-Umgebungstemperaturüberwachungsfunktion.

Die Software muss die Ausführung eines beliebigen Testprogramms jederzeit beenden können, ohne auf den Abschluss des Standardverfahrens warten zu müssen, wobei die zum Zeitpunkt der Beendigung erhaltenen Ergebnisse beibehalten werden.





Testprinzip:

Diese Testausrüstung verwendet das Prinzip der Niederspannungs- und Hochstromausgabe, verwendet den großen Strom in der Maschine, um den Ausgangsstrom des Transformators zu isolieren, stellt die Stromgröße über den Touchscreen ein, und die Konstantstromquelle passt die Größe des Ausgangsstroms des Transformators an, der die Funktion hat, den Strom automatisch zu stabilisieren. Es hat eine Option zum Einstellen der Testzeit über den Touchscreen und zum Vergleichen der Testauslösezeit, um die Qualität des Leistungsschalters zu bewerten.
