Elektro-Mobil-Terminaltestgerät Iecs 62196-1 für mechanische Tests auf Anschlüssen

MOQ: 1
Preis: Customized
Standardverpackung: Sperrholzkiste
Lieferfrist: 30 TAGE
Zahlungs-Methode: T/T
Lieferkapazität: 1 eingestellt pro Monat
Einzelheiten Informationen
Beschreibung des Produkts
Ausführliche Information
Herkunftsort
China
Markenname
Sinuo
Zertifizierung
Calibration Certificate (Cost Additional)
Modellnummer
SNQC1012
Stromversorgung:
AC220V, 60Hz
Prüfstand:
Einzeln
Testrate:
(10±2) U/min
Drehungsdurchmesser:
75mm
Steuermethode:
Knopfsteuerung
Test-Zeiten:
1-999999times
Lasts-Gewicht:
0.4-70.3Kg
Testhöhe:
260-660mm
Hervorheben:

Fahrzeug-Terminaltestgerät Iecs 62196-1

,

75mm Elektro-Mobil-Terminaltestgerät

Beschreibung des Produkts



Elektro-Mobil-Terminaltestgerät-mechanische Tests Iecs 62196-1 auf Anschlüssen



Produktinformation für Elektro-Mobil-Terminaltestgerät:



Diese Prüfmaschine passt sich an Iec-62196-1:2020-Klausel 13.3.1 fig12, Tabelle 3, etc. an. Sie wird verwendet, um mechanische Tests auf Anschlüssen, für das Beurteilen zu verarbeiten, ob der Entwurf und die Struktur der neuen Anschlüsse mit neuen Leitern gepasst werden und des Minimums und der maximalen Querschnittsflächen gut ist. Außerdem wird es auch verwendet, um zu überprüfen, ob der Feststellschraubeanschluß den Druck während des Prozesses der normalen Verwendung tragen kann.


Die Prüfungszeiten können vor dem Test eingestellt werden, und die Testmaschine stoppt automatisch mit Fertigstellungswarnung, wenn die voreingestellten Testzeiten erreicht werden.



Technische Parameter für Elektro-Mobil-Terminaltestgerät:



Parameter-Name Parameter-Daten
Stromversorgung AC220V, 60Hz
Prüfstand Einzeln
Test-Rate (10 ± 2) r/min
Durchmesser der Drehung 75mm
Test-Zeiten 1-999999times
Lasts-Gewicht 0.4-70.3Kg
Test-Höhe 260-660mm justierbar
Durchmesser der Buchse 6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm, 28.6mm, 31.8mm, 38.1mm, 44.5mm
Geräteabmaße u. Gewicht L 600mm* W 600mm * H1680mm, ca. 350KG


Normale Test-Schritte für Elektro-Mobil-Terminaltestgerät:



●Stellen Sie die Prüfzyklen entsprechend der Testzeit, Iec-62196-1:2020-Klausel 13.3.1 erfordert die Dauer des Tests ist Minute 15, entspricht (150 ± 30) zu den Zyklen ein. (Wenn Betreiber die Prüfzyklen ändern muss, muss Betreiber den RST-Knopf auf entgegen bedrängen, die vorher gesetzten Prüfzyklen zu beseitigen)

●Drücken Sie den „ANFANGS“ Knopf, die Ausrüstung beginnt zu prüfen, die Drehscheibe sich dreht mit einer Geschwindigkeit von (10 ± 2) r/min, wenn die Prüfzyklen den Sollwert erreichen, der Test stoppt automatisch mit einer hörbaren Aufforderung (Betreiber kann den „END“ Knopf während des Tests bedrängen, um Test zu stoppen).

●Drücken Sie den RST-Knopf auf entgegen Löschen die solide Aufforderung. Nach dem Test schneiden Sie die Stromversorgung ab.



Gewichts-Verteilungs-Tabelle für Elektro-Mobil-Terminaltestgerät:



Gewicht mit Haken 0.4kg*1, 0,7 kg*1, 0,9 kg*1, 1,4 kg*1, 2 kg*1, 4,5 kg*1, 9,5 kg*1, 19,5 kg*1, 24,2 kg*1
Gewicht mit Loch 0,7 kg*4, 0,8 kg*2, 0,9 kg*3, 3.2kg*1, 4,5 kg*1, 4,6 kg*1, 25 kg*1
Wie zum combinate das Gewicht:
0.4kg Klammer des Drahtes 0.4kg+small
0.7kg Klammer des Drahtes 0.7kg+small
0.9kg Klammer des Drahtes 0.9kg+small
1.4kg Klammer des Drahtes 1.4kg+small
2.0kg Klammer des Drahtes 2.0kg+small
2.9kg Klammer des Drahtes 2+0.9+small
4.5kg Klammer des Drahtes 4.5kg+small
6.8kg 4,5 Drahtklammer Kilogramms +0,9 Kilogramm +0,7 kg*2+small
9.5kg 9,5 Drahtklammer Kilogramms +small
10.4kg 9,5 Drahtklammer Kilogramms +0,9 Kilogramm +small
14kg 9,5 Drahtklammer Kilogramms +4,5 Kilogramm +small
15kg 9,5 Drahtklammer Kilogramms +0,9 Kilogramm +0,7 Kilogramm *2+3.2 Kilogramm +small
16.8kg 9,5 Drahtklammer Kilogramms +4,5 Kilogramm +0,7 kg*4+small
20kg 9,5 Drahtklammer Kilogramms +4,6 Kilogramm +4,5 Kilogramm +0,7 kg*2+small
22.7kg 9,5 Drahtklammer Kilogramms +4,5 Kilogramm +4,6 Kilogramm +0,9 kg*3+0.7 kg*2+small
50kg Klammer des Drahtes 24.2kg+25kg+0.8kg+large
70.3kg Klammer des Drahtes 19.5kg+24.2kg+25kg+0.8kg+0.8kg+large

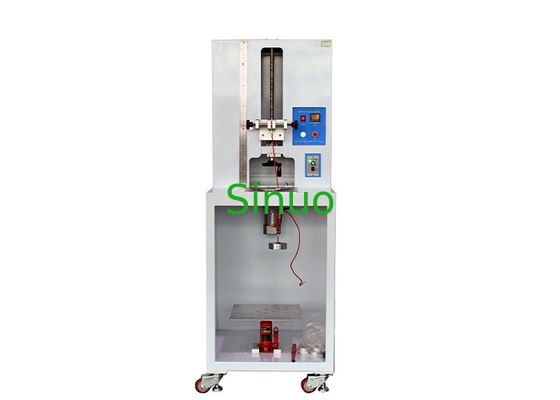

Elektro-Mobil-Terminaltestgerät Iecs 62196-1 für mechanische Tests auf Anschlüssen 0

Elektro-Mobil-Terminaltestgerät Iecs 62196-1 für mechanische Tests auf Anschlüssen 1

Elektro-Mobil-Terminaltestgerät Iecs 62196-1 für mechanische Tests auf Anschlüssen 2
