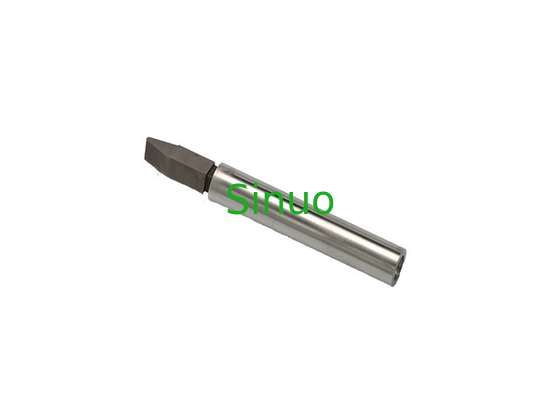

IEC 60335-2 Kratzwerkzeug SN2210-27 für Haushaltsgeräte
| Standard: | IEC60335-2-24 | Probe tip radius (mm): | R1 |
| Probe diameter (mm): | 6mm | Length of the tip (mm): | 8.6mm |
| Length of the probe (mm): | 20mm | Warranty: | 1-jährig |
| High Light: | IEC 60335-2 Scratch Tool,SN2210-27 Scratch Tool |
||
IEC 60335-2 Hochwertiges Kratzwerkzeug SN2210-27 für Haushaltsgeräte
Produktinformation:
Standard: IEC60335-2-24 Abbildung 102.
Anwendung: Die Kratzwerkzeugspitze ist für Haushaltsgeräte gedacht, deren zugängliche Elementoberfläche von allen geschützten Kühlsystemen, einschließlich der zugänglichen Elementoberflächen, die engen Kontakt mit einem geschützten Kühlsystem haben, um den Kratztest durchzuführen.
Prüfling: Kühlschrank und andere Kühlgeräte.
Merkmal: Bitte gemäß der entsprechenden Norm verwenden.
Parameter:
|
Modell |
SN2210-27 |
|
Sondenspitzenradius (mm) |
R1 |
|
Sondendurchmesser (mm) |
6 |
|
Länge der Spitze (mm) |
8.6 |
|
Länge der Sonde (mm) |
20 |
Bedienungsschritte:
Bitte beachten Sie IEC 60335-2-24 Abschnitt 22.107.2:
Alle zugänglichen Oberflächen geschützter Kühlsystemkomponenten, einschließlich zugänglicher Oberflächen, die in engem Kontakt mit geschützten Kühlsystemen stehen, werden mit dem Werkzeug zerkratzt, dessen Spitze in Abbildung 102 dargestellt ist.
Das Werkzeug wird mit den folgenden Parametern angewendet:
- Kraft im rechten Winkel zur zu prüfenden Oberfläche….………………………….…………35N± 3 N
- Kraft parallel zur zu prüfenden Oberfläche……......…................................ ...................nicht mehr als 250 N.
Das Werkzeug wird mit einer Geschwindigkeit von ca. 1 mm/s über die zu prüfende Oberfläche gezogen.
Die zu prüfende Oberfläche wird an drei verschiedenen Positionen in einer Richtung im rechten Winkel zur Kanalachse und an drei verschiedenen Positionen auf dem Kanal in einer dazu parallelen Richtung zerkratzt.Im letzteren Fall muss die Länge des Kratzers etwa 50 mm betragen
Die Kratzer dürfen sich nicht kreuzen.
Der entsprechende Teil des Geräts muss der Prüfung nach 22.7 standhalten, wobei der Prüfdruck um 50 % reduziert wird.
Beachten:
Bitte achten Sie darauf, dass das Gerät nicht auf den Boden fällt, um Schäden zu vermeiden.
Bitte lagern Sie es in einer trockenen Umgebung.
