Standard:

Die Temperaturüberwachung entspricht Ziffer 6.2.9 und 7.24, Temperaturanstieg entsprechende Klauseln 6.3.13 und 7.24 der Norm GB/T 20234.1-2023, die entsprechende Temperaturerkennung in Ziffer 10.3.20, Oberflächentemperatur und Endtemperatur in der Norm GB/T 20234.4-2023 entsprechend den Ziffern 8.13 und 9.13Die Temperaturanstiegsprüfung des Ladekonnektationsbauteils ist nach den in Anlage F Nummern F.2 und F.3 angegebenen Verfahren durchzuführen.

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.Temperaturanstieg Das Referenzprüfgerät für die Prüfung entspricht Anhang B.

Ausrüstungsmerkmale:

Es verwendet eine unabhängige Programmiersoftware und eine computergesteuerte Bedienung. Alle Standardprüfverfahren und Datenbeurteilungen werden vom System gesteuert, was die Bedienung erleichtert.Es wird verwendet, um die Oberflächenheizung der Ladeoberfläche und der elektrischen Zubehörteile zu beurteilen, wenn der Laststrom angeschlossen ist, und ob die Temperaturerhöhung der Elektrode den Anforderungen der Norm entspricht.

Haupttechnische Parameter:

1Ausgangsstation: 1 Wechselstromstation.

Maximale Ausgangsspannung: Wechselstrom-Einphasen-AC10V.

Ausgangskonstante verstellbarer Prüfstrom: AC10~1400A.

Anzeigegenauigkeit des Stroms: ± (0,25% Messwert + 0,25% Bereich), Auflösung 1A.

Anzeigegenauigkeit der Spannung: ± (0,25% Messwert + 0,25% Bereich), Auflösung 0,01 V.

Prüfstromstabilität: ± 1% Satzwert + 0,5 A), Reaktionszeit beträgt etwa 1 Sek.

2Steuerkontaktstromversorgung: Strombereich AC (0~2) A.

3Betriebsmodus: Dauermodus, Ein-Aus-Modus und automatischer Temperaturregelungsmodus.

Kontinuierlicher Ein-Aus-Modus:

Dauer des Tests im kontinuierlichen Modus: 0,01·99,99 Stunden

An-/Aus-Modus Leistung An-/Aus-Zeit: 0,01·99,99 Stunden

Anzahl der Ein- und Ausschaltzeiten: 1~9999 Mal, automatisches Herunterfahren, wenn die Zahl erreicht ist

Aktuelle Einstellung: Programmierbare Einstellung

Automatischer Temperaturregelungsmodus: kann einen stabilen Temperaturanstiegswert festlegen und automatisch den entsprechenden Stromwert finden

Temperaturanstiegsbereich: 0°100°C

Stabile Genauigkeit ±0,5°C

Automatisch erhalten das aktuelle Ergebnis, das den Temperaturanstieg erfordert

4. Temperaturanstiegsprüfung (importiertes Temperaturerhebungsmodul):

Temperaturmessbereich: 0~260°C, Genauigkeit ±0,3% der Messwerte +1°C; Auflösung: 0,1°C.

Temperaturmesspunkte: 20 Kanäle (einschließlich 1 Punkt zur Messung der Umgebungstemperatur).

Thermoelement: Das Gerät unterstützt J, K, T, E, S, N, B, R und andere Thermoelementarten.

Temperaturmessthermoelement: American Ω Company K-Typ 30AWG Filamentthermoelement mit einer Länge von 2 Metern, insgesamt 20.

Die Temperatursonde kann mit Strom getestet werden, ohne das Gerät zu beschädigen.

Geschwindigkeit des Temperatur-Scannens, Speicherintervall: 0,1 ~ 1800 Sekunden für alle Kanäle.

Temperaturdatenerfassung: automatisch vom Computer ausgefüllt, mit Computerprüfsoftware konfiguriert.

Die Software kann den Umgebungstemperaturkanal einstellen und die Umgebungstemperatur bei der Datenerhebung automatisch subtrahieren.

5Ausgestattet mit einem Touchscreen integrierten industriellen Steuerrechner (Penn 4/1.8G oder höher CPU, 4G Speicher, 64G Solid-State-Laufwerk, 15-Zoll-LCD-Monitor),Installiert mit XP Englisch Betriebssystem und OFFICE-Verarbeitungssoftware.

A. Strom-Einstellungsmodus: Es verfügt über programmierbare Bearbeitungs-Einstellungen und kann mindestens 10 Segmente von aktuellen Programmen einstellen und kann kontinuierlich verschiedene aktuelle Werte implementieren.mit einer Leistung von mehr als 50 kW, Betriebsschnittstellen Einstellung, automatische Einstellung und automatische Neustellung.

B. Mehrere Arbeitsmodusoptionen: Kontinuierlich, ausgeschaltet, automatisch.

C. Datenanzeige: Sie kann den Temperaturwert, den Stromwert und die Zeitachsenkurve jedes Kanals in Echtzeit anzeigen.Das Datenaufzeichnungsintervall ist von 100 ms bis 1800 s einstellbar.

D. Datenspeicherung: Die Funktion des automatischen oder manuellen Speicherens der Prüfdaten beträgt mindestens 8 GB.

E. Datenexport: Es verfügt über eine USB-Datenexportfunktion und die Daten können in CSV-, XLSX- und andere Formate exportiert werden.

F. Strom-Einstellungsmodus: Es verfügt über programmierbare Bearbeitungs-Einstellungen und kann mindestens 10 Segmente von aktuellen Ausgangsprogrammen einstellen und kann kontinuierlich verschiedene Stromwerte implementieren.mit einer Leistung von mehr als 50 kW, Betriebsschnittstellen Einstellung, automatische Einstellung und automatische Neustellung.

6. Stromversorgung: AC220V±10%, 50/60Hz, 10KVA.

7Abmessungen: ca. 1000 mm breit × 1000 mm tief × 1600 mm hoch und wiegt ca. 300 kg.

Ausgestattet mit schweren, bremsenfähigen beweglichen Rollen, die leicht zu befestigen und zu bewegen sind.

8. mit Überlastschutz und Überstromschutz ausgestattet.

Wenn die Ausrüstung stillsteht, wird der Strom automatisch abgeschaltet.

Die Ausrüstung kann lange ununterbrochen arbeiten und ist stabil und zuverlässig.

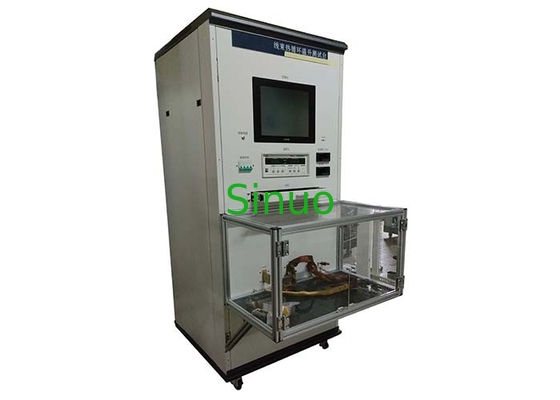

9. Diagramm der Ausrüstung (das Bild enthält einen Computer):
