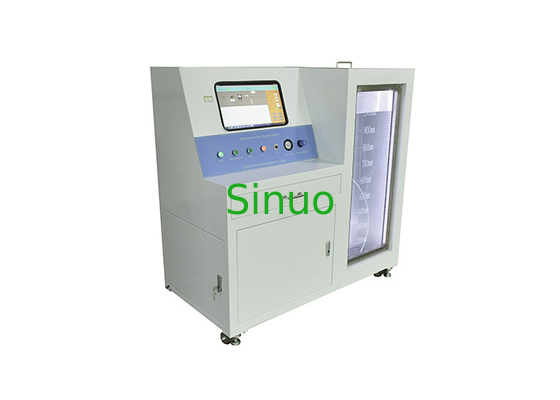

IEC 62196 Automatische Luftdichtheitsdetektion Prüfmaschine Überdruckprüfung 10L
| Applied standard: | IEC 62196-3-1 | Applied clause: | Artikel 101.6 |
| Test station: | Einzelne Station | Test pressure: | 1.0-10.0bar |
| Display accuracy: | 0,1 Stange | Test medium: | Trockene Luft |
| Driving air pressure: | 0,2-0,8 MPA | Volume size: | weniger als 10 l |
| High Light: | 10L Luftdichtheitsdetektionsmaschine,Überdruckluftdichtheitsdetektionsmaschine |
||
IEC 62196 Automatische Luftdichtheitsdetektion Prüfmaschine Überdruckprüfung 10L
Produktinformationen:
Standard: Nach IEC 62196-3-1 Abschnitt 101.6 Überdruckprüfung.
Proben und Einschränkungen: Prüfung der Dichtungsleistung für Volumina unter 10 L.
Anwendungsbereich: zur Durchführung von Druckleckageprüfungen an Versiegelungsanlagen mit flüssigem Kühlmittel.
Prüfprinzip: Entsprechend den unterschiedlichen Druckpunkten der Probe gibt die Boosterpumpe des Systems einen hohen Druck aus, um den Druck der Probe zu überprüfen.
Struktur und Merkmale: Es besteht aus einem elektrischen Steuerungssystem, einem Druckregelungssystem und einem Wasserbehälter.
Umgebung der Anwendung:
Stromversorgung: AC220V ± 10%/50-60Hz
Luftquelle: Druckluft von 0,5-0,8 MPa
Anwendungsort: Luftdruck 80 ~ 106kpa; Umgebungstemperatur 5 ~ 40°C; relative Luftfeuchtigkeit (20 ~ 80%) % RH; kein heftiges Schütteln, Vibrationen, elektromagnetische Störungen, kein Staub,keine explosions- und ätzenden Gase, gute Wärmeabgabe
Technische Parameter:
| Prüfstation | Einzelne Station |
| Elektrische Steuerung | Computerintelligente Steuerung und Bedienung |
| Prüfdruck | 1.0-10.0Bar, Antrieb der Boosterpumpe |
| Genauigkeit der Druckregelung | +1% der oberen Grenze des Prüfdruckwerts, -1% der unteren Grenze |
| Anzeigegenauigkeit | 0.1 Bar |
| Prüfmedium | Trockene Luft |
| Druckregelungsverfahren | Computersteuerung |
| Steigerungssatz | Verstellbarer, nicht einheitlicher Linear |
| Zeit der Komprimierung | 0-9999s können beliebig eingestellt werden, mit Sekunden als Zeiteinheit, Computeranzeige |
| Prüfverfahren | Druck erhöhen, Druck entlasten |
| Antriebsluftdruck | 0.2-0.8MPa |
| Volumengröße | weniger als 10 l |
| Wasserbehältergröße | WDH = 500 × 500 × 1000 mm |
| Ausgabeoberfläche | ZG1/4 innere Schleife |
| Anzeige der Druckkurve | Echtzeitanzeige von Datenerfassungssoftware |
| Speicherung der Prüfdaten | Berichte und Excel-Testformulare können gespeichert werden |
| Computer | Intel i7 4 G-Speicher (oder höher) 512 G SSD,Windows7-Betriebssystem und OFFICE-Verarbeitungssoftware mit RS232-Kommunikationsoberfläche |
| Sicherheitsschutzvorrichtung | |
| Stromversorgung | Leckenschutz, Überlastung und Kurzschlussschutz |
| Motor | Überlastung, Kurzschlussschutz |
