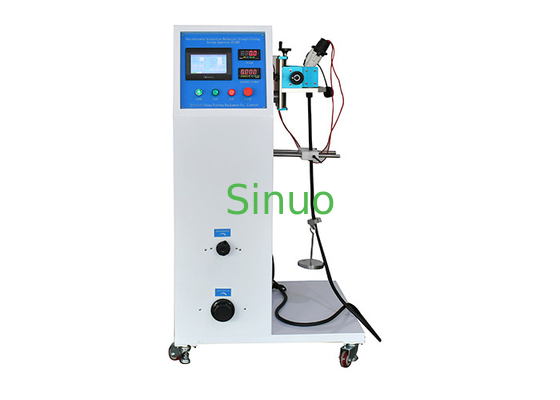

IEC 60309-1 Ladeoberfläche Kabel Biegeprüfmaschine Fahrzeugprüfgeräte
| Drive Mode: | Servomotor | Clamping Method: | Mechanisches Festklemmen |
| Control Method: | Steuerung mit SPS | Test Station: | Eine Station |
| Flexing Rate: | 0-60 Zyklen/Minute | Flexing Angle: | 0-360°, justierbar |
| Flexing Cycles: | 0~999999 können eingestellt werden | Load Weights: | 20N, 25N, 50N, 75N, 100N, 140N |
| High Light: | IEC 60309-1 Fahrzeugprüfgerät,Ladeoberfläche Fahrzeugprüfgerät |
||
IEC 60309-1 Ladeoberfläche Kabel Biegeprüfmaschine Fahrzeugprüfgeräte
Produktübersicht:
Standard: gemäß IEC 62196-1:2014 Abschnitt 7.11 und Abschnitt 7.15, IEC60309-1:2012, Abschnitt 24.4.
Muster und Einschränkungen: Ladeoberflächen für Elektrofahrzeuge, Industrieanschlüsse, Steckdosen und Kupplungen.
Anwendungsbereich: zur Prüfung des biegenden Verbindungsteils des "mechanischen Festigkeitsteils" des Stromanschlusskabels des Steckers und der Steckdose des Ladegeräts.
Prüfprinzip: Der Servomotor wird verwendet, um die Drehscheibe zu antreiben, um das Werkstück nach links und rechts zu bewegen, und die Maschine stoppt automatisch, wenn die Anzahl der Zeiten erreicht ist.
Struktur und Merkmale: Die Ausrüstung wird durch einen Servomotor angetrieben und große Muster sind auf Aluminiumplatten montiert.der die Schwingenachse so weit wie möglich mit dem Punkt übereinstimmen kann, an dem die Schnur beim Klemmen der Probe in das Instrument eindringt, wodurch eine minimale Seitenverschiebung der Schnur und der Last erreicht wird.
Einsatzumfeld: Stromversorgung: AC220V ± 10%/50-60Hz, Leistung 3 kW.
Technische Parameter:
| Abmessungen der Ausrüstung | Bei der Anlage sind die folgenden Angaben zu beachten: | |
| Gewicht der Ausrüstung | 150 kg | |
| Prüfstation | Einzelne Station | |
| Elektrische Steuerung | Intelligente integrierte Steuerung mit PLC, 7-Zoll-Schnittstelle Mensch-Maschine | |
| Antriebsmodus | Servomotorantrieb | |
| Verfahren zur Spannung der Probe | Mechanische Befestigung, verstellbare Befestigungsstelle | |
| Biegenwinkel | 0-360° einstellbar (Standard ±45°) | |
| Bieggeschwindigkeit | 0-60 Mal/min, vorgegeben | |
| Biegefrequenz | 0~999999 kann voreingestellt werden, Standard ist 20000 mal | |
| Lastgewicht | 20N, 25N, 50N, 75N, 100N, 140N | |
| Laststromversorgung | Außenanschluss, optionales Laderaum mit verstellbarer Spannung zwischen Leitern 0-250V und verstellbarer AC-Strom 0-400A | |
| Prüfung der Urteilsfähigkeit | Beurteilung auf der Grundlage des Signals, ob der Strom leitend ist oder nicht | |
| - Nein. Ich weiß nicht. | Schuld | Gründe | Behandlung |
|
1 |
Schalten Sie den Stromschalter ein, aber die Anzeige leuchtet nicht an | Die externe Stromversorgung ist nicht angeschlossen | Bitte verbinden Sie sich mit der externen Stromversorgung. |
| Die Sicherung ist kaputt. | Finden Sie den Grund und wechseln Sie die Sicherung. | ||
| Das Anzeiglicht beschädigt | Stell das Licht wieder ein. | ||
|
2 |
Schalten Sie den Stromschalter ein, Touchscreen funktioniert nicht | Die interne DC24V-Stromversorgung ist beschädigt. | Stell die DC24V-Stromversorgung aus |
| Touchscreen beschädigt | Ersetzen Sie den Touchscreen | ||
| 3 | Touchscreen keine Antwort | Verbindung zur SPS ist los | Wiederanschluss |
| Touchscreen beschädigt | Ersetzen Sie den Touchscreen | ||
| 4 | Lastleistung keine Stromversorgung | Lastanschluss beschädigt | Die Steckdose ersetzen |
| Die Sicherung ist kaputt. | Wechseln Sie die Sicherung. | ||
|
5 |
Drücken Sie die Start-Taste, aber die Leuchte funktioniert nicht. |
Der Anzeigewert und der voreingestellte Wert der Prüfzeiten sind gleich | Druckzählung abgeschlossen |
| Die E-STOP-Taste ist nicht zurückgesetzt. | Schaltfläche E-STOP freigeben | ||
| Es gibt ein fremdes Objekt in der Maschine, die Maschine steckt fest. | Entfernen des Fremdkörpers | ||
| Es ist nicht im Autotestmodus. | Drücken Sie den Startknopf | ||
| Anschluss an die Motorentspannung | Wiederanschluss | ||
| Nicht in Startposition | Heimfahrt | ||
| 6 | Der Motor dreht sich, aber der Manipulator nicht. | Überprüfen Sie, ob der Motor Ausgangswelle Stecker ist locker | Wieder verbinden |
| Überprüfen Sie, ob der Antriebsriemen zerbrochen oder zu locker ist | Der Antriebsriemen wird ausgetauscht. | ||
| 7 | Geräusche | niedrige oder zu hohe Drehzahl | Setzen Sie die Geschwindigkeit zurück |
| Anschluss an die Motorentspannung | Wiederanschluss |
