Produktinformationen:

Standard: nach IEC 62196-1:2022.

Muster und Einschränkungen: Ladeoberfläche.

Anwendung: Die Struktur der Ladeoberfläche sollte es leicht machen, die Ladepistole einzulegen und zu entfernen, und sollte verhindern, dass die Ladepistole bei normaler Verwendung aus der Steckdose fällt.Überprüfen Sie, ob die maximale Kraft, die erforderlich ist, um die Ladepistole aus der Steckdose des Geräts zu ziehen, im von der Norm angegebenen Bereich liegtEs wird auch verwendet, um zu überprüfen, ob die maximale Kraft, die erforderlich ist, um die Ladegeschütze in die Steckdose des Geräts zu stecken, innerhalb des von der Norm angegebenen Bereichs liegt.

Prüfprinzip: Höchstziehkraft der Steckdose: Die in der Norm angegebene Höchstziehkraft (Gesamtkraft des Hauptgewichts, des Zusatzgewichts, des Hakens (Klemmvorrichtung)und Prüfstecker) an den Prüfstecker, und der Stecker sollte aus der Steckdose kommen.

Die Kraft zum Einlegen der Ladegeschütze in die Steckdose: Legen Sie die Ladegeschütze senkrecht nach unten, legen Sie das Hauptgewicht nach Maßgabe der Norm auf die Ladegeschütze und verwenden Sie dann eine 0.8 kg Gewicht, das frei von einer Höhe von 5 cm fallen muss, um das Hauptgewicht zu beeinflussenDie Ladeschütze sollte in die Steckdose in die gewünschte Position des Kontakts eingesetzt werden.

Struktur und Merkmale:

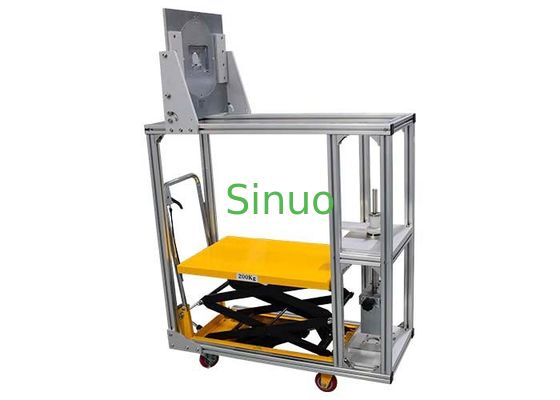

Diese Vorrichtung besteht aus der unter der Oberplatte A angebrachten Spannvorrichtung, dem Hauptgewicht F, dem Zusatzgewicht G und dem Prüfstecker C. Der Rahmen dieser Vorrichtung ist mit GB/T20234 kompatibel.1 Abbildung 5 und GB11918.4 Abbildung 102, einschließlich einer mechanischen Belastungstest mit horizontaler Ladeoberfläche, Prüfung der Sperrvorrichtung und Prüfung der Ein- und Abzugskraft.

Anmerkung: Es wird eine verstellbare Klemme verwendet, die zwischen vertikaler und horizontaler Richtung gewechselt werden kann und alle Arten von Produkten klemmen kann; die D-Klemme wird durch einen Hangring ersetzt,die für den Betrieb bequemer ist- das Hauptgewicht wird direkt gegengewichtet, ohne dass eine Halterung erforderlich ist.

Einsatzumgebung: Arbeitstemperatur 5-35°C, Luftfeuchtigkeit 30%-90%.

Technische Spezifikationen

Prüfstation	Einzelne Station
Ausrüstung des Messgeräts	Hergestellt aus S136, der Stift ist die minimale Standardgröße, die Toleranz ist ±0,01mm, der Abstand ist ±0,05mm, und die Glattheit ist 0,8um Die Abmessung ist optional.
Prüfobjekte	7.11.8: Prüfung der mechanischen Belastung der Ladeoberfläche 7.15.1.1: Prüfung der Sperrvorrichtung 7.17: Versuch der Steck- und Zugkraft
Haupttechnische Parameter für die Prüfung der mechanischen Belastung der Ladeoberfläche
Zeichnung des Testlayouts
Prüfzeit	60s, der Hydraulikzylinder treibt die Palette an, um das Gewicht zu heben und zu senken, und die Zeit wird manuell gesteuert.
Prüffrequenz	4 Mal, einmal in jeder 90°-Richtung um die horizontale Achse, manuell
Auswahl der Prüflast
Mechanische Lastgewichtskonfiguration	165: 148,5 N Hauptgewicht x1 + 16,5 N Zusatzgewicht x1; 300N: 270N Hauptgewicht x1 + 30N Zusatzgewicht x1; 440N: 396N Hauptgewicht x1 + 44N Zusatzgewicht x1; 660N: 594N Hauptgewicht x1 + 66N Zusatzgewicht x1; 750N: 675N Hauptgewicht x1 + 75N Zusatzgewicht x1; Anmerkung: Das Gewicht des Hauptgewichts umfasst das Gewicht des Hakens und das Gewicht des Gewichts wird durch Überlagerung und Kombination ermittelt.
Haupttechnische Parameter der Prüfung der Sperrvorrichtung
Prüfzeit	60s, der Hydraulikzylinder treibt die Palette an, um das Gewicht zu heben und zu heben, und die Zeit wird manuell gesteuert.
Zeichnung des Testlayouts
Haupttechnische Parameter der Ein- und Abtriebskraftprüfung
Diagramm für die Einfügungskraftprüfung
Konfiguration der Einsatzkraftgewicht	Hauptgewicht der AC-Ladegeräte: 9,2 kg Hauptgewicht der Gleichstrom-Ladegeräte: 13,2 kg Zusätzliches Gewicht: 0,8 kg Anmerkung: Das Gewicht des Hauptgewichts umfasst das Gewicht der Klammer und des Führungsstäbels.
Prüfung	Während der Prüfung muss die Sperrvorrichtung geöffnet werden.
Konfiguration des Zugkraftgewichts	AC-Ladegerät: 100N (90N+10N) Gleichspannungsladegerät: 140N (126N+14N) 1.0kg
