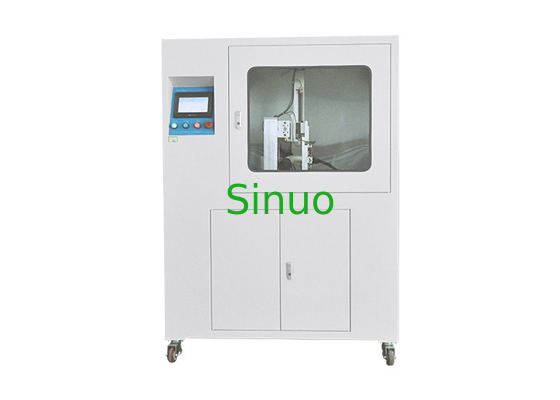

IEC 62196-1 Ladegerät Elektronische Sperrvorrichtung Umfassende Prüfvorrichtung

MOQ:	1
Preis:	Verhandlungsfähig
Standardverpackung:	Sperrholzgehäuse
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	20 Sätze pro Monat

Einzelheiten Informationen

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

Die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Daten sind in Anhang I der Verordnung

Prüfstand:

Einzelne Station

Antriebsmodus:

Servomotor

Entriegelungskraft:

0-50N

Anzeigefehler:

≤ ± 0,5% F.S.

Abstandzeit:

0~200s einstellbar

Laden Sie gegenwärtiges:

1-200mA einstellbar

Umgekehrte Leitung:

0 bis 5000 ms

Vorwärtskanal:

0 bis 5000 ms

Hervorheben:

IEC 62196-1 Umfassendes Prüfgerät

Komplettprüfgerät für Ladewaffen

Beschreibung des Produkts

IEC 62196-1 Ladegerät Elektronische Sperrvorrichtung Umfassende Prüfvorrichtung

Produktübersicht:

Standard: nach IEC 62196-1:2022.

Proben und Beschränkungen:

Dies ist der Fall, wenn die Fahrzeugverbindung mit einer elektrischen Verriegelung der Gleichspannungssteckdose (siehe GB/T 20234.4-2023-Standard, Abbildung 10 und Abbildung 11) geschlossen wird.

Elektronisches Verriegelungsgerät der Stromversorgung des Fahrzeugs (siehe GB/T 20234.2-2015 Standardzeichnung A.2);

Gleichstromfahrzeugstecker mechanische Sperrvorrichtung (siehe Tabelle 10 und Tabelle 11 der Norm GB/T 20234.4-2023);

Ein mechanisches Verriegelungsgerät für den AC-Vehikelanschluss (siehe GB/T 20234.2-2015, Normbild A).1, Abbildung A.3)

Anwendung: Es wird verwendet, um zu prüfen, ob elektrisches Zubehör mit elektronischen Sperrvorrichtungen, wie z. B. Ladeschnittstellen für Elektrofahrzeuge,Industrieanschlüsse und -steckdosen sowie Kupplungen können der mechanischen Belastung standhalten, elektrische Spannungen und thermische Spannungen, die während des normalen Gebrauchs ohne übermäßigen Verschleiß oder andere schädliche Wirkungen auftreten.

Prüfprinzip: Der servomotorische Antriebsmechanismus wird verwendet, um Kraft auf den elektronischen Sperrmechanismus der Probe auszuüben, und der elektronische Steuermechanismus wird verwendet, um den normalen Betrieb durchzuführen.Notfallentriegelung, extreme Zustand Zykluslebensdauer und mechanische Festigkeit des elektronischen Sperrmechanismus.

Struktur und Merkmale:

Es hat einen integrierten Rahmen, angetrieben durch einen Servomotor, eine Präzisionskugelschraube und eine synchrone Gürtelübertragung, Farb-Touchscreen-Betrieb und eine leistungsstarke digitale Anzeigefunktion.Intelligentes Steuerungssystem PLC■ Es wird auch eine dreiachsige verstellbare Klemme verwendet, die für das Laden der Waffenelektronik geeignet ist.

Einsatzumgebung: Stromversorgung: AC380V±10%/50-60Hz, 5Kw, Betriebstemperatur 0-40°C, Luftfeuchtigkeit 30%-90%.

Technische Parameter:

Abmessungen	Bei der Prüfung der Einhaltung der Vorschriften für die Verwendung von Schutzgütern sind die folgenden Anforderungen zu beachten:
Prüfobjekte	a) Prüfung des normalen Betriebs (Nutzungsdauer) der elektronischen Sperrvorrichtung b) Manuelle Notfallentsperrungsprüfung der elektronischen Sperrvorrichtung c) Lebensdauer des elektronischen Sperrgeräts bei extremen Bedingungen d) Strukturfestigkeitsprüfung der elektronischen Sperrvorrichtung
Bahnhof	Einzelne Station
Elektrische Steuerung	Mitsubishi PLC intelligente integrierte Steuerung, 7-Zoll Farbe Mensch-Maschine Touch-Schnittstelle Betrieb
Betriebsmodus	Manuelle oder programmbestimmte Bedienung
Einrichtung	a) für unabhängige elektronische Verriegelungsvorrichtungen oder Universalvorrichtungen; b) erfüllt die amerikanische Norm und die europäische Norm AC und DC-Ladeoberfläche
Prüffunktion	Ausgerüstet mit einer elektronischen Sperrprüffunktion mit Schubstange
Entriegelung der elektronischen Sperrvorrichtung	Es kann das elektronische Sperrgerät manuell freischalten, übernimmt einen elektronisch gesteuerten automatischen Betriebsmodus,und realisiert die Programmierung, um den Anforderungen des normalen Betriebs (Nutzungsdauer) des elektronischen Schließgeräts gerecht zu werden. Die erforderliche Entriegelungskraft entspricht (0~50) N, und der Anzeigfehler beträgt ≤± 0,5% F.S., Auflösung ≤0,1N
Kraft der elektronischen Sperrvorrichtung	Es ist mit einer Kraftanlage für den Verriegelungsstabmechanismus der elektronischen Verriegelung ausgestattet.Die Kraft anwenden Gerät kann das Ende der Sperrstange klemmen und axialen Schub oder Zugkraft anwenden. Der Kraftmessbereich muss (0~50) N entsprechen und der Anzeigefehler ≤± 0,5% F.S., Auflösung ≤0,1N, kann die Kraftanwendungsrate anpassen und einen konstanten Kraftwert beibehalten;die Kraftanwendungsvorrichtung kann die Verschiebung des Kraftträgerteils und die Position des Verriegelungsstäbels messen, und der Messbereich der Verschiebung entspricht (0~50) mm, was einen Wertfehler ≤±0,02 mm, eine Auflösung ≤0,01 mm anzeigt
Umwandlung der Polarität	Das PLC-Programm schaltet automatisch ab und schaltet nach 1 Sekunde nach Überwachung des Statusfeedbacks des elektronischen Schlosses ab.
Schaltnetzteil	(0?? 24) VDC ist einstellbar, Spannungsgenauigkeit besser als 0,5 Stufe, Auflösung ≤0,1V
Vorwärtskanal	(0~5000) ms-Bereich kann willkürlich eingestellt werden, Auflösung ≤1ms
Umgekehrte Leitung	(0~5000) ms-Bereich kann willkürlich eingestellt werden, Auflösung ≤1ms
Intervalle	Intervallzeit: kann beliebig im Bereich von (0~200) s, Auflösung ≤1s, 1-200mA einstellbarer Laststrom eingestellt werden, um mit der Aktion zusammenzuarbeiten;
Funktion	Ausgestattet mit einem einstellbaren Laststrom von 1-200 mA und mit einer Überwachungseinrichtung, die das elektronische Schlossöffnungs-/Schließsignal zurückgibt und den An- und Ausschaltstatus des Signals erfasst;
Fehlerbestimmung	Eingebettete Rückkopplungsbeurteilung des Signals, automatisches Herunterfahren bei Abweichungen
Prüffrequenz	Willkürlich im Bereich von (0~99999) eingestellt
Sicherheitsschutz	Bodenschutz, Kurzschlussschutz, Überlastschutz
Hauptkonfiguration
Name		Spezifikation	Marke	Anzahl der FTE
PLC		FX-Serie	Mitsubishi	1 Satz
Touchscreen		7 Zoll	Weinview	1 Satz
Motor		400 W	Weiwei	1 Satz
Schaltnetzteil		35 W/24V/	Genau richtig	1 Stück
Zwischenrelais		4J2J	Umron	Mehrere
andere elektrische Bauteile			Chint, Fuji. Ich bin hier.	Mehrere
Kraftsensor		10 kg	Changqing	1 Satz
Maschinen und Apparate			Sinueo	1 Satz
Fahrgestell			Sinueo	1 Stück

Stichworte:
