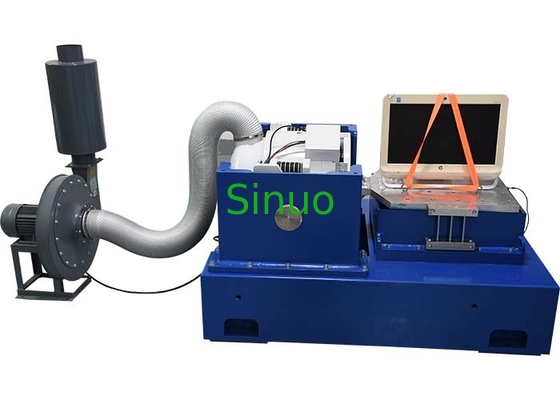

Batterie-Vibrationsprüfmaschine für Elektrofahrräder

MOQ:	1
Preis:	Customized
Standardverpackung:	Sperrholzgehäuse
Lieferfrist:	30 Tage
Zahlungs-Methode:	T/T
Lieferkapazität:	5 Sätze pro Monat

Einzelheiten Informationen

Beschreibung des Produkts

Ausführliche Information

Herkunftsort

China

Markenname

Sinuo

Zertifizierung

Calibration Certificate (Cost Additional)

Modellnummer

Einheitliche Datenbank für die Berechnung der Datenbank

Sinusoidale Erregungskraft:

700Kg.f (6860N) Spitze

Zufällige, aufregende Kraft:

600Kg.f (6860N) r.ms.

Schlagentzündungskraft:

1400Kg.f ((11760N) Spitze

Maximale Beschleunigung:

100 G (980 m/s2)

Frequenzbereich:

1 ‰ 4500 Hz

Höchstgeschwindigkeit:

2 m/s

Höchstlast:

300 kg

Isolationsfrequenz:

2,5 Hz

Hervorheben:

Batterie-Vibrationsprüfmaschine

Elektrische Fahrrad-Vibrationsprüfmaschine

4500 Hz Vibrationsprüfmaschine

Beschreibung des Produkts

Batterie-Vibrationsprüfmaschine für Elektrofahrräder

Produktinformationen:

Vibrationsprüfungen sind die Aktion, bei der ein Bauteil oder ein Gerät erregend oder schockierend behandelt wird, um zu sehen, wie es in einer realen Umgebung reagieren würde.aus Industrieprodukten wie Leiterplatten, Flugzeuge, Schiffe, Raketen, Raketen, Autos und Haushaltsgeräte.

Sinuo kann Ihnen das gesamte Anregungs- und Testprogramm zur Verfügung stellen und Ihnen die Qualität der Produkte nach nationalen und internationalen Standards wie UN 38 nachweisen.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC und ASTM.

Auswahlformel der Vibrationsmaschine und Strukturdiagramm des Vibrationsgenerators:

1Die Prüfbedingungen entsprechend der Firma des Kunden

2. Testart: Sinus-Sweep; zufällig

3Frequenzbereich: 1-4500 Hz

4. Formel: A(g) = ((2πf) 2Dcm/980 A=0.002DmmF²

D=A/0.002F²

F=M(kg) ×A(g)

Batterie-Vibrationsprüfmaschine für Elektrofahrräder 0

Batterie-Vibrationsprüfmaschine für Elektrofahrräder 1

Anweisungen für die Ausrüstungskonfiguration:

Projekt	Anweisungen zur Konfiguration	Qty
Körper des Vibrationstisches	A07S23 Elektromagnetischer Anregungsgenerator	1 SET
	mit einer Breite von mehr als 20 mm,	1 SET
	B402S Kühlventilator	1 SET
	VT40 Vertikaler Ausdehnungstafel (400×400 mm)	1 SET
	HG40 Horizontale Ölfolie (400×400 mm)	1 SET
Digitale Leistungsverstärker	Digitale Schaltleistung Verstärker SAO7K	1 SET
	Servo-Schutzsystem	1 SET
	Antriebsstrom zur Anregung	1 SET
Digitale Vibrationsregelung	VCSusb-2 digitale Vibrationsregelung	1 SET
	Beschleunigungssensor des Systems	2 PCS
	CD zur Installation der Steuerungssoftware	1 SET
	Steuerrechner	1 SET
Zubehör	Verbindungskabel/Luftleitungen	1 SET
	Betriebsanleitungen, Prüfberichte, Bescheinigungen, Wartungshandbücher	1 SET
	Zubehörwerkzeuge (T-Schlüssel, sechsseckiger Schlüssel, Schraubendreher usw.)	1 SET
	Schwingende Druckstange/Druckstange	1 SET

Technische Parameter der Anlage:

A07S23 Parameter des elektromagnetischen Anregungsgenerators
Maximale sinusförmige Erregungskraft	700Kg.f (6860N) Spitze
Maximale zufällige Erregungskraft	600Kg.f (6860N) r.ms.
Maximale Aufregungskraft durch Aufprall	1400Kg.f ((11760N) Spitze
Frequenzbereich	1 ‰ 4500 Hz
Höchstverlagerung	51 mm p-p
Höchstgeschwindigkeit	2 m/s
Höchstbeschleunigung	100G (980 m/s)²)
Höchstlast:	300 kg
Frequenz der Vibrationsdämmung:	2.5 Hz
Durchmesser der beweglichen Spule:	F230 mm
Gewicht der beweglichen Spirale:	7 kg
Schraub auf den Tisch.	16 × M10
Flussdurchfluss	< 10 Gauss
Erlaubtes Exzentrikmoment	300 N.m
Größe der Ausrüstung	915 mm × 740 mm × 780 mm (ohne vertikale Ausdehnungstabelle)
Gewicht der Ausrüstung	880 kg (ohne horizontale Schiebetische)
Digitale Schaltleistung Verstärker SA-6K
Ausgangsleistung	7 KVA
Ausgangsspannung	120 V
Ausgangsstrom	70A
Verstärkerleistung	≥ 90%
Ein- und Ausschaltniveau	116 kHz
SNR	≥ 65 dB
Geräusche	≤ 70 dB
Verstärkergröße	900 mm × 600 mm × 1130 mm
Servo-Schutzsystem
Funktion	Temperatur, Winddruck, Überverschiebung, Überspannung, Überstrom, Eingangsunterspannung, Außenfehler, Steuerungsstromversorgung, Logikfehler, Eingangsphasenverlust
Digitale Vibrationssteuerung VCSusb-2
Hardware-Konfiguration	2 gleichzeitige Eingangskanäle, 1 Ausgangskanal
Steuerungsfunktionsmodul	Sineus, zufälliger, klassischer Schock
Steuerrechner	17 ̊ Original-Markencomputer mit LCD-Monitor, Windows 10
Software	Es kann automatisch WORD-Testberichte generieren. Es kann anzeigen,Speichern der Signale und Daten, und die Prüfparameter und Analysefunktionen festlegen.
Systembeschleuniger LAB-24112	Frequenzbereich: 1 ∼ 12000 Hz Empfindlichkeit: 30 PC/g Temperaturbereich: -40 - 180°C
VT40 vertikale Verlängerungstabelle
Material	Magnesiumlegierung, oberflächlich gehärtet
Größe der Tabelle	400 × 400 mm
Festloch	M8 rechteckige Verteilung, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze	Sine 2000 Hz, zufällig 2000 Hz
Gewicht	Ungefähr 15 Kilo.
HG40 horizontale Ölfolie-Rutschtabelle
Material	Magnesiumlegierung, oberflächlich gehärtet
Größe der Tabelle	400 × 400 mm
Festloch	M8 rechteckige Verteilung, langlebig und verschleißfest
Frequenz der oberen Nutzungsgrenze	Sine 2000 Hz, zufällig 2000 Hz
Gewicht	ca. 18 kg (ohne Anschlusskopf)
B402S Kühlventilator
Kraft der Lüfter:	4 kW
Durchfluss der Lüfter:	41m³/s
Elektrische Anforderungen
Stromversorgung	Wechselstrom 3-Phasen 380V/50Hz 18 KW
Druckluft	0.6Mpa
Bodenwiderstand	≤ 4Ω

Batterie-Vibrationsprüfmaschine für Elektrofahrräder 2
