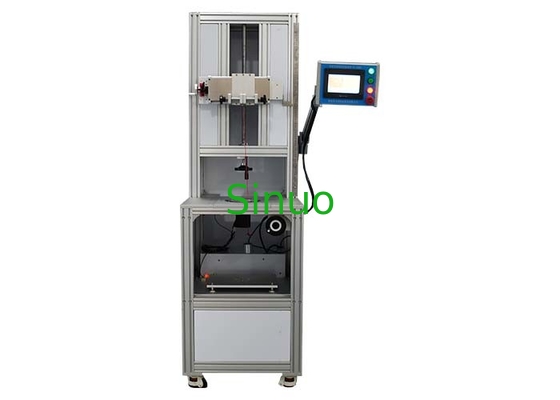

UL486A-B Tabelle 26 Prüfung der Schädigung von Drähten Anlage Schrauben Enden Mechanische Belastungstest
| Control method: | PLC-Steuerung | Test Station: | Einzelne Station |
| Load Weight: | 0.7-109Kg | Height range: | 250 bis 800 mm |
| Rotation speed: | 5 bis 15 U/min | Test Times: | 0-999999 mal |
| Mounting plate: | 300mm*250mm | Maximum distance: | 120 mm |
| High Light: | Mechanische Spannungsdrohnschadensprüfvorrichtung,Schraubendeckenschadensprüfvorrichtung |
||
UL486A-B Tabelle 26 Prüfung der Schädigung von Drähten Anlage Schrauben Enden Mechanische Belastungstest
Produktinformationen:
Diese Prüfvorrichtung entspricht UL486A-B Nummer 9.3.2.1, Ziffer 9.3.2.3, Ziffer 9.3.2.4 und Tabelle 26 und Abbildung 6, IEC60947-1 usw.
Muster und Einschränkungen: Schraubschlüsse, Gewindelose Schlüsse und Verbindungen.
Prüfungszweck: Prüfung, ob die Schraubendecke und die Gewindeflächen die mechanischen Spannungen während des normalen Gebrauchs aushalten können.Es wird hauptsächlich verwendet, um zu beurteilen, ob die Konstruktion und die Struktur des Endblocks für die Gewindeverschließung den Anforderungen entspricht, dass der Draht beim Verschließen des Drahtes nicht übermäßig beschädigt wird.
Prüfprinzip: Anhand der Schraubstruktur der Leitbahn. Die Anzahl der Prüfungen kann vor dem Einsatz festgelegt werden. Wenn der festgelegte Wert erreicht ist, stoppt die Maschine automatisch und läutet ein Alarmsignal.
Technische Parameter:
| Steuerung und Betrieb | PLC-Steuerung, Touchscreenbetrieb |
| Prüfstation | Einzelne Station |
| Antrieb | Servoantrieb |
| Einrichtung |
1. Die Zentrierungssperrverbindung erfüllt die Anforderungen an Endblöcke mit einer Länge, Breite und Höhe von 60*70*90 mm. Die Befestigung hat die Eigenschaften eines schnellen Austauschs. 2. mit einer zusätzlichen Befestigungsplatte in der Größe 300 mm*250 mm ausgestattet, die mit der Zentrierungssperrklemme austauschbar verwendet werden kann. 3Der maximale Abstand zwischen der Montageplatte und dem Drehpunkt beträgt 120 mm, einstellbar |
| Drehgeschwindigkeit |
5~15 U/min, kann auf dem Touchscreen voreingestellt werden, (UL486A-B erfordert 9 U/min) |
| Durchmesser der Drehung | mit einer Drehscheibe mit zwei Löchern, Durchmesser ø75 mm |
| Anzahl der Prüfungen/Zeit |
1. 0-999999, es wird automatisch gestoppt, wenn die vorgegebene Anzahl von Tests erreicht wird. 2. Die Testzeit kann nach verschiedenen Standardanforderungen auf 0-9999min eingeschaltet werden und kann voreingestellt werden. Sie stoppt automatisch, wenn die voreingestellte Testzeit erreicht ist. |
| Lastgewicht |
Eine Reihe von Gewichten kann 0 erreichen.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 8.2, 11.413.6Ich bin 18.2, 22.725, 27 Jahre.2Ich bin 34.1Ich habe 36 Jahre.3- Ich bin 40.9Ich bin 45.4Ich habe 49 Jahre.9, 54.5Siebzig.4- Ich bin 81.793.1- Ich weiß nicht. Einheit: Kg, Gewicht des Hakens ist in das Gesamtgewicht enthalten |
| Höhenregelungsbereich | 250~800 mm, einstellbar, mit Skalierungsanzeige |
| Höhenanpassmethode | Manuelle Einstellung |
| Durchmesser der Busse | UL486A-B-Konfiguration: 6.4, 9.5, 12.714.3, 15.819.1, 22.2Ich bin 25.4Ich bin 28.6, 31.8Ich bin 34.9Ich bin 38.1Ich bin 44.5- Ich habe 50.8, 54 mm |
|
Auswahl der Musterspezifikation (siehe Anhang) |
UL486A-B Tabelle 26 |
| Gewichtshebewerkzeug | Ausgestattet mit elektrischem Hebemechanismus, großflächige Gewichtsschachtel zum Verhindern von Stürzen |
Die Bus- und Massenkonfiguration ist wie folgt:
