IEC 60884-1 Ziffer 23.4 Prüfgeräte zur Beugung von Steckdosen und Steckdosen

IEC 60884-1 Ziffer 23.4 Prüfgeräte zur Beugung von Steckdosen und Steckdosen

Produktinformationen:

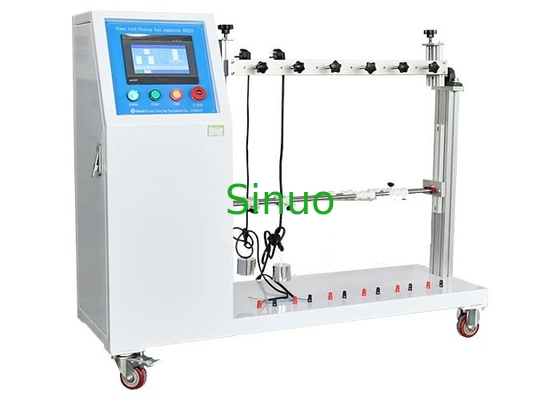

Das Prüfgerät für die Stromkabelbiegung erfüllt die Anforderungen der Norm IEC 60884-1:2022 Abbildung 21, Abschnitt 23.4, die zur Bearbeitung der Biegungstest für das flexible Kabel von nicht wiederaufnehmbaren Steckdosen und nicht wiederaufnehmbaren tragbaren Steckdosen verwendet wird.

Eigenschaften:

Ein Spezialgerät zur Prüfung von Stromkabelverbiegung ist ein Spezialgerät, das zur Beurteilung der Haltbarkeit und Leistungsfähigkeit von Stromkabeln und -kabeln bei wiederholtem Biegen oder Biegen verwendet wird.Diese Prüfung ist von entscheidender Bedeutung, um sicherzustellen, dass Stromleitungen mechanischen Belastungen standhalten und ihre elektrische Integrität über ihre vorgesehene Lebensdauer erhaltenHier ist eine Übersicht über die Stromkabel-Flex-Test-Ausrüstung und ihre wichtigsten Komponenten:

Übersicht über die Prüfgeräte für die Stromkabelbiegung:
Beugungsmechanismus: Die Ausrüstung umfasst in der Regel einen Beugungsmechanismus, der wiederholte Biege- oder Beugungsbewegungen an dem zu prüfenden Netzkabel anwendet.Dieser Mechanismus simuliert die Beugungsspannungen, die die Schnur bei regelmäßiger Anwendung erleiden kann.
Prüfmechanik: Eine Prüfmechanik oder ein Gehäuse wird verwendet, um das Netzkabel während der Biegungstest zu befestigen.Die Kammer kann einstellbare Einstellungen für verschiedene Kabellängen und Konfigurationen haben.
Biegeradius und Winkelregelung:Die Ausrüstung ermöglicht die Anpassung von Biegeradius und Winkel, um verschiedene Biegungsbedingungen zu simulieren, die das Stromkabel in realen Anwendungen begegnen kann.
Zykluszähler: Ein Zykluszähler ist häufig mitgeliefert, um die Anzahl der an das Stromkabel angewandten Biegezyklen während der Prüfung zu verfolgen.Dies hilft bei der Überwachung des Testfortschritts und der Bestimmung des Fehlerpunkts, falls vorhanden.
Geschwindigkeitssteuerung: Die Ausrüstung kann Geschwindigkeitssteuerungseinrichtungen zur Einstellung der Geschwindigkeit der Bewegungen auf dem Netzkabel aufweisen.Verschiedene Geschwindigkeiten können ausgewählt werden, um unterschiedliche Ebenen der mechanischen Belastung zu simulieren.
Spannungskontrolle: Einige fortschrittliche Modelle der Ausrüstung können Spannungskontrollelemente enthalten, um eine kontrollierte Spannungsmenge auf das Netzkabel zu übertragen, während es biegt.Repräsentation realistischer Bedingungen.
Sicherheitsmerkmale: Sicherheitsmerkmale wie Notstoppknöpfe, Überlastschutz,und Schutzschirme sind wesentliche Bestandteile der Ausrüstung, um die Sicherheit der Bediener zu gewährleisten und Unfälle während der Prüfung zu verhindern.
Datenerfassung und -analyse: Einige Prüfgeräte für die Stromkabelbiegung können Datenprotokolle erfassen, um Parameter wie Zykluszahl, Prüfdauer,und alle während der Prüfung festgestellten AnomalienDiese Daten können für die Analyse und Dokumentation der Testergebnisse nützlich sein.
Prüfverfahren für die Beugung des Netzkabeln:
Vorbereitung: Das Stromkabel in der Prüfkammer des Geräts befestigen und die gewünschten Biegeradius-, Winkel-, Geschwindigkeits- und Spannungseinstellungen einstellen.
Beugungstest: Beginnen Sie den Beugungstest, um das Netzkabel wiederholten Biegebewegungen zu unterziehen.
Beobachtung: Beobachten Sie während der Prüfung kontinuierlich das Stromkabel, um Veränderungen des Aussehens, der elektrischen Leitfähigkeit oder der mechanischen Integrität zu beobachten.
Beurteilung: Die Testergebnisse sind anhand vorgegebener Kriterien zu bewerten, um festzustellen, ob das Netzkabel die Anforderungen an die Haltbarkeit und die Leistungsstandards für die vorgesehene Anwendung erfüllt.
Durch die Durchführung von Stromkabel-Flex-Tests mit spezialisierter Ausrüstung können Hersteller die Zuverlässigkeit und Sicherheit von Stromkabeln und -Kabeln sicherstellen, die in verschiedenen elektrischen und elektronischen Geräten verwendet werden.Diese Prüfung ist unerlässlich, um mögliche Schwachstellen in der Konstruktion oder in den Materialien zu erkennen und die allgemeine Qualität der Leistungskabelprodukte zu verbessern..

Technische Parameter:
